Penguji Hubung Singkat Internal Sel Sekunder Ion Litium Portabel JISC8714

MOQ:	1
Harga:	Customized
Kemasan Standar:	kasus kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	5 set per bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Sinuo

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SN5513

Kisaran Suhu:

0 ~ 100 ℃

Fluktuasi suhu:

± 2,0 ℃

Akurasi analitis:

Tingkat pemanasan:

Rata-rata 3℃/menit

Laju pendinginan:

Rata-rata 1℃/menit

Rentang Kekuatan:

1kg-200kg

Peras pukulannya:

Ukuran 0~300mm

Akurasi Kekuatan:

≤0,5％

Akurasi Kecepatan:

suhu rendah:

Menyoroti:

Penguji Ion Litium JISC8714

Penguji Hubung Singkat Internal Sel Ion Litium JISC8714

Penguji Hubung Singkat Sel Ion Litium

Deskripsi Produk

JISC8714 Portable Lithium Ion Secondary Cells Internal Short Circuit Tester

Baterai ini dipaksa tes sirkuit pendek internal adalah peralatan pengujian integral untuk kinerja tes komprehensif untuk suhu, tegangan, sirkuit pendek internal,yang berlaku untuk uji keselamatan sel baterai.

Standar Kepatuhan:JISC8714:2007 5.5, IEC 62133-2: 2017 klausul 7.3.9, dan lain sebagainya.

Spesifikasi ruang kontrol suhu

Parameter	Spesifikasi
Kisaran suhu	0 ~ 100°C
Keakuratan analisis	0.1°C
Fluktuasi suhu	± 2,0°C
Suhu rendah	0°C
Tingkat pemanasan	Rata-rata 3°C/min (dari 0°C sampai 100°C, tidak linear tanpa beban)
Tingkat pendinginan	Rata-rata 1°C/min (dari 100°C sampai 0°C, tidak linear tanpa beban)
Pemanas	Pemanas listrik jenis sirip berbentuk pipa panas baja tahan karat
Sistem sirkulasi pasokan udara	Sistem sirkulasi udara konveksi
Perangkat pengaman	Alarm over-temperature, perlindungan overload MCCB, dll.
Bahan isolasi	busa poliuretan kaku + wol kaca kompresi efisiensi tinggi
Thermostat	Kontroler TEMMI yang diimpor dari Korea
Ukuran ruang dalam	W400H500D500mm
Bahan ruang dalam	Piring baja tahan karat cermin, penguatan bagian bawah
Ukuran ruang luar	W1200 X H2000 X D1000MM
Bahan ruang luar	Pengolahan cat baja yang digulung dingin

Spesifikasi Sistem Uji Kekuatan

Parameter	Spesifikasi
Jangkauan gaya	1kg-200kg
Satuan	Kg/N/Lb
Kekuatan penekanan	0 ~ 300MM
Keakuratan tampilan kekuatan	1N
Resolusi	1/10,000
Keakuratan kekuatan	≤ 0,5%
Keakuratan tampilan kecepatan	1 mm
Jenis yang didorong	Servo motor drive
Kecepatan memeras	Kecepatan memeras dapat diatur. Kecepatan titik kontak pertama selama memeras dapat diatur menjadi 1,5 cm / s; kisaran kecepatan proses uji adalah 0,01 ~ 900MM / MIN (diatur, 0,1 ~ 1,5CM / S)
Ukuran kepala penekanan	10105mm atau 10102mm
Bahan kepala perekat	Satu bagian masing-masing dari karet nitril (NBR, sisi 10mm, ketebalan 2mm) dan akrilik (akrilik, sisi 5mm, ketebalan 2mm)
Bahan meja kerja perekat	Plat paduan aluminium atau 316 plat stainless steel, tahan korosi
Ukuran baterai yang cocok	300 x 300 x 300mm ((WXDXH)
Jendela visual	Kaca tahan ledakan 300 x 300 mm
Outlet pasokan udara	Ada dua ventilasi pasokan udara di sisi kiri kotak.
Pencahayaan	Ada lampu pencahayaan di dalam kotak, yang dapat menerangi seluruh ruang pengujian
Jangkauan pengumpulan tegangan	0-100V, frekuensi akuisisi 100HZ/detik
Resolusi tegangan	0.1mv
Frekuensi pengambilan tegangan	100/s
Jangkauan deformasi	0-300MM
Max. pesawat uji	300X300MM
Sumber daya listrik	220V 50HZ
Kekuatan	2.0KW
Berat mesin	Sekitar 350 kg

Sistem Pengadaan Tegangan

Metode kontrol:Melalui kontrol PLC, tegangan dapat diatur, perubahan tegangan dapat dicatat, dan sinyal kontrol dapat dikeluarkan; Kontrol kenaikan tegangan: Ketika tegangan naik dari rendah ke tinggi,nilai tegangan tertentu ditetapkan. Ketika tegangan mencapai nilai yang ditetapkan, sistem mengeluarkan sinyal untuk mengontrol ekstruder. Kontrol penurunan tegangan: Ketika tegangan turun dari nilai tertinggi menjadi 0V, nilai tegangan dapat diatur.Ketika tegangan turun ke nilai yang ditetapkan, sistem mengeluarkan sinyal untuk mengontrol mesin pengujian ekstrusi.
Pengumpulan data dan kurva:Setelah sistem akuisisi tegangan dimulai,Sistem akan mengumpulkan tegangan antara kutub positif dan negatif dari baterai yang sedang diuji dengan frekuensi pengumpulan 110 kali per detikPada saat yang sama, layar utama sistem menampilkan kurva perubahan tegangan dari waktu ke waktu.Data diekspor melalui USB untuk menghasilkan format file EXCELL.
Sistem kontrol:Operasi berbasis menu layar sentuh PLC, frekuensi pengumpulan data dapat mencapai 100 kali/detik, dan tekanan uji, waktu jeda tekanan, tekanan yang diukur, tegangan baterai, suhu baterai,Kecepatan penurunan tekanan, dll dapat diatur melalui pemrograman PLC.

Sistem Kontrol Suhu

Kontroler suhu dan kelembaban: kontroler suhu dan kelembaban yang dapat diprogram, kontroler suhu dan kelembaban layar sentuh warna 7 inci

Fitur	Spesifikasi
Ukuran	Ukuran penampilan: 203x148x35mm (panjang x lebar x ketebalan), Ukuran bukaan instalasi: 190x135mm (panjang x lebar)
Tampilan	TFT LCD (LED backlight), layar LCD 7 inci 260.000 warna dan layar sentuh, resolusi 800 * 480
Metode kontrol	Program: 120 kelompok program, masing-masing kelompok memiliki 100 segmen. Anda dapat mengatur semua program untuk siklus, bagian untuk siklus, koneksi program, tindakan akhir program, dan tindakan siaga. Nilai tetap:Waktu berjalan dapat diatur.
Masukan sensor	Jenis sensor: suhu PT100, kelembaban PT100; Masukkan kesalahan maksimum: suhu (± 0,2°C), kelembaban (± 1% RH); Kisaran pengukuran: suhu -100,0 ~ 300,0°C, kelembaban: 0,0 ~ 100,0% RH; Fungsi opsional:1-5V, 4-20mA, tipe T, tipe K dan input sensor lainnya
Output analog	Voltage pulse (SSR): 2 titik (suhu, kelembaban), DC 24V, lebar pulsa minimum 5ms; Fungsi opsional: output 4-20mA, output 1-5V
Masukan kontak	Jenis input: DI1 ~ DI10: Setiap nama pesan kesalahan dapat diubah, dan input Cina dapat dimasukkan. Gambar dapat diatur untuk menampilkan informasi kesalahan. Penggunaan kontak: Maksimum DC 24V / 10mA.Dapat diatur untuk menjalankan / berhenti / maju / mundur tindakan, Waktu aksi penundaan DI juga dapat diatur.
Keluar kontak	Jumlah kontak: maksimal 16 kontak, 4 kontak terbuka normal dan kontak tertutup normal; Kapasitas kontak: kontak terbuka normal: maksimal 30V DC/5A, 250V AC/5A; kontak tertutup normal:30V DC/5A maksimum, 250V AC/5A; Jenis output: sinyal IS: 10 poin, sinyal pengguna: 1 poin, sinyal TS: 6 poin, sinyal alarm: 8 poin, sinyal T: 8 poin, sinyal H: 4 poin, sinyal operasi suhu dan kelembaban:2 poin, suhu dan kelembaban operasi naik/menjaga/turun: 6 poin, sinyal drainase: 1 poin, sinyal kesalahan: 1 poin, sinyal akhir: 1 poin, sinyal 1REF: 1 poin, sinyal 2REF: 1 poin, sinyal EVT:4 poin
Fungsi USB	Sambungkan disk U untuk merekam data tes secara real time, ekspor data riwayat tes, dan impor gambar
Sumber daya listrik	Sumber daya: Tegangan nominal: DC 24V/500mA; Baterai lithium: untuk jam waktu nyata internal (minimal 10 tahun)
Komunikasi	Jenis komunikasi: RS232, kecepatan komunikasi maksimum 115200bps, (opsional RS485, jarak komunikasi maksimum 1,2km, hingga 99 unit dapat dihubungkan).Sinyal output pengontrol melewati SSR solid state relay untuk mencapai kontrol switch non-kontak presisi tinggi

Prinsip Ekstrusi

Tekanan diterapkan melalui silinder hidrolik dalam vis atau piston silinder, menyebabkan sel tunggal atau sel unit yang diperiksa diperah antara dua bidang.Lanjutkan menekan sampai kekuatan menekan mencapai sekitar 13kN dan segera dekompresi. Tes memeras memeriksa kinerja keamanan baterai. Setelah tes, baterai tidak harus terbakar atau meledak.

Tujuan Uji

Mesin ini cocok untuk mensimulasikan kondisi di mana baterai dari berbagai jenis yang dikenakan untuk menghancurkan benda ketika digunakan, diangkut, disimpan atau dibuang limbah rumah tangga.Baterai memenuhi syarat jika tidak meledak atau terbakar.

Fitur Utama

Fitur	Deskripsi
Sistem kontrol	Kontrol PLC, data yang akurat, operasi sederhana
Sistem penyeimbangan tekanan udara	Lubang ganda untuk pasokan udara untuk memastikan keseimbangan tekanan udara di ruang uji
Sistem knalpot	Motor sumbu panjang menggerakkan bilah kipas paduan aluminium, yang dapat melepaskan gas buang yang dihasilkan oleh tes ke luar ruangan kapan saja
Sistem keamanan	Selang baja tahan karat dan kunci pintu yang ketat memastikan bahwa pintu tidak akan terbuka saat aliran udara yang kuat
Desain yang manusiawi	1) Ketinggian meja ekstrusi dari tanah adalah sekitar 800MM, yang nyaman untuk operasi uji. 2) Double-layer tempered glass window ensures safety while testers can observe the test conditions through the window 3) Built-in environmentally friendly and energy-saving lights illuminate the entire testing space for clear observation.
Sistem akuisisi tegangan	Setelah pengumpulan selesai, data tes dapat diekspor melalui USB untuk menghasilkan format file EXCELL,atau dapat diekspor langsung ke format file BMP untuk memfasilitasi statistik data dan transmisi.
Sistem transmisi	Servo motor bekerja sama dengan sekrup bola dan panduan linier untuk memindahkan alat ekstrusi ke atas dan ke bawah.
Pangkalan	Dilengkapi dengan 4 katrol universal dan 4 cangkir kaki posisi yang dapat dipindahkan secara bebas atau diposisikan

Gambar Produk

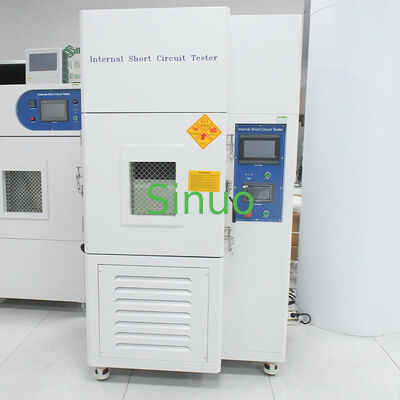

IEC 62133-2 Battery Internal Short Circuit Tester tampilan samping

IEC 62133-2 Baterai Internal Short Circuit Tester panel kontrol
