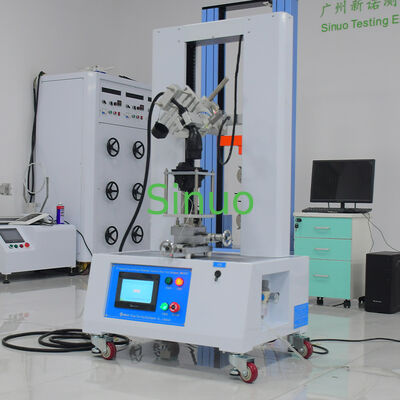

IEC62196-1 EV Pengisian Konektor Coupler Penyisipan & Penguji Kekuatan Penarikan

Peralatan Uji Gaya Tarik dan Dorong Steker Pengisi Daya EV SNQC1019S diproduksi untuk memenuhi IEC62196-1:2014 — Steker, soket, kopling kendaraan, dan inlet kendaraan — Pengisian daya konduktif kendaraan listrik, untuk sertifikasi keselamatan kopling pengisian daya EV konduktif.

Penguji ini mengukur gaya dorong dan gaya tarik keluar steker pengisi daya EV energi baru, soket kendaraan, konektor steker-soket, dan perangkat penguncinya. Ini memverifikasi apakah mekanisme kopling memenuhi persyaratan kinerja mekanis yang ditentukan oleh IEC62196-1, memastikan koneksi yang andal dan pengoperasian yang aman dari kopling pengisian daya kendaraan listrik.

Mesin mengadopsi penggerak motor servo + kontrol terintegrasi cerdas PLC, dipasangkan dengan sensor gaya presisi tinggi untuk menangkap data gaya waktu nyata. Anda dapat mengatur nilai puncak gaya; peralatan akan berhenti otomatis setelah mencapai ambang batas yang ditetapkan dan merekam kurva gaya-waktu lengkap untuk laporan pengujian.

• Sepenuhnya mematuhi standar IEC62196-1:2014 untuk kopling pengisian daya konduktif EV
• Desain stasiun tunggal — menguji gaya dorong dan gaya tarik keluar untuk steker, soket, dan perangkat pengunci EV
• Tersedia perlengkapan penutup pelindung khusus: menguji gaya tarik keluar steker dari penutup pelindung dan menghasilkan kurva gaya
• Penggerak motor servo dengan kecepatan pengujian yang dapat disesuaikan: 0,01~100 mm/menit
• Rentang gaya uji: 10~1000 N, akurasi beban ±0,5%, rentang khusus tersedia
• Presisi tinggi: tampilan beban minimum 0,01 N, tampilan perpindahan minimum 0,01 mm
• Arah dorong vertikal dengan lantai uji baja penahan beban yang dipertebal
• Alarm kelebihan kekuatan dan perlindungan kebocoran untuk operasi laboratorium yang aman
• Perlengkapan khusus untuk antarmuka pistol pengisi daya; perlengkapan khusus tersedia untuk jenis kopling lainnya

Berbeda dari penguji gaya universal generik, SNQC1019S dibuat khusus untuk pengujian dorong dan tarik kopling pengisian daya EV IEC62196-1. Perlengkapan pistol pengisi daya khusus, pengaturan pengujian vertikal, dan fungsi perekaman kurva gaya dioptimalkan secara khusus untuk sertifikasi kopling kendaraan EV. Penggerak servo yang stabil memastikan hasil pengujian yang berulang yang diperlukan untuk laporan laboratorium pihak ketiga.

Perlengkapan penutup pelindung opsional memperluas kemampuan pengujian untuk mengevaluasi gaya tarik keluar antara steker pengisi daya dan penutup pelindungnya, menangkap data kurva gaya penuh — fitur yang tidak dapat didukung oleh sebagian besar penguji gaya biasa.

Ideal untuk produsen konektor pengisian daya EV, laboratorium sertifikasi, dan departemen inspeksi kualitas. Spesimen uji meliputi: steker pengisi daya EV, soket kendaraan, kopling kendaraan, inlet kendaraan, penutup pelindung, dan perangkat penguncinya — untuk memverifikasi kinerja dorong dan tarik mekanis untuk kepatuhan IEC62196-1.
