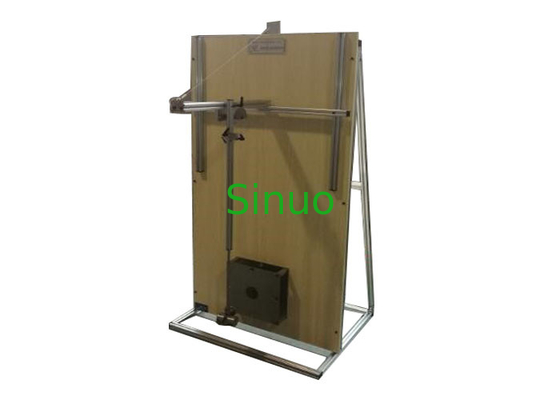

Aksesori Mobil Listrik Kekuatan Mekanik Alat Uji Dampak Pendulum Energi 6J
| Control Method: | Manual | Impact Energy: | 1 ～ 6J |
| Hammer Anvil: | Ф50 | Impact Angle: | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Pendulum Material: | pipa baja | Pendulum Length: | 1m |
| High Light: | alat uji otomotif,alat uji mobil |
||
Aksesori Mobil Listrik Kekuatan Mekanik Alat Uji Dampak Pendulum Energi 6J
Standar & klausa:
IEC60309-1: 2012 “Colokan, outlet soket dan skrup untuk keperluan industri – Bagian1: Persyaratan umum” klausa 24.2, gambar 7
Sampel dan Pembatasan:
Antarmuka pengisian kendaraan listrik (steker, soket, konektor kendaraan), steker keperluan industri, soket dan soket.
Aplikasi:
Untuk memverifikasi kekuatan mekanis dari colokan kendaraan, outlet soket dan aksesori skrup.
Prinsip uji:
Elemen pemogokan massa ekivalen dilepaskan secara bebas pada ketinggian tertentu, setelah konversi energi potensial gravitasi menjadi energi kinetik, untuk mencapai energi impak yang diperlukan.
Struktur:
Braket pemasangan dapat disesuaikan dari depan ke belakang dan kiri ke kanan, dan sudut tumbukan dapat disesuaikan.
Dimensi & Berat:
Dimensi: sekitar W500 * D500 * H1500mm
Berat: sekitar 60kgs
Parameter teknik:
| Metode operasi | Operasi manual |
| Dampak berat | 50 * 16mm; 304 # stainless steel bobot dampak 0.25Kg |
| Gabungan Dampak Berat | 0,5Kg (energi rendah) (2 buah bobot 0,25Kg), 1Kg (energi tinggi) (4 buah bobot 0,25Kg) |
| Dampak Energi | 1 ～ 6J (Palu dampak bisa dipertukarkan) |
| Hammer Anvil | Ф50 |
| Sudut dampak | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Struktur Pendulum Pendulum | Dapat bergerak bolak-balik, kiri dan kanan dan dapat berputar 90 ° |
| Bahan Pendulum | Pipa baja dengan diameter luar 10 mm dan tebal dinding 1,0 mm |
| Panjang Pendulum | 1m, dari pivot ke pusat elemen dampak |
| Piring Pemasangan | Plat stainless steel tebal 8mm, dibuat sesuai dengan aperture dan posisi yang ditentukan pelanggan, default satu set |
| Tinggi dampak | 776mm, 833mm |
| Papan Vertikal | Kayu lapis |
| Stroke Sumbu X / Y / Z | Rentang bergerak lebih besar dari 300 mm |
