Klausul 13.3.1 Terminal Mekanik Konektor Rotasi Peralatan Pengujian Kendaraan
| Standard Applied: | IEC 62196-1 2020 | Clause Applied: | Klausul 13.3.1, gbr12 |
| Rotation Rate: | (10 ± 2) r / mnt | Mechanical Load: | 0,4 ~ 70,3kg |
| Radius of Rotation: | 37,5 mm | Diameter of Bushing: | Lihat tabel 3 |
| High Light: | Peralatan Uji Rotasi Konektor Kendaraan,Klausul 13.3.1 Mesin Uji Rotasi |
||

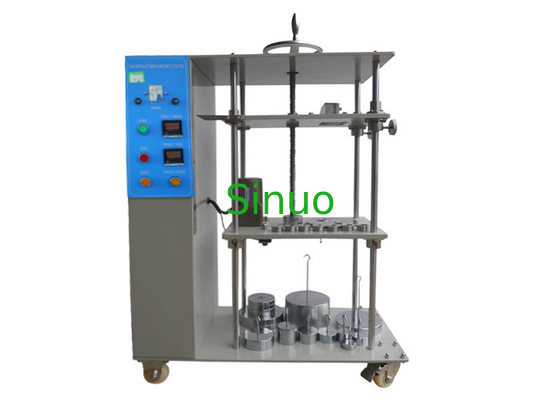

IEC 62196-1 Tes Mekanik pada Terminal Alat Uji Rotasi Konektor Kendaraan
Informasi produk:
Pengujian mekanis ini pada peralatan pengujian terminal diperlukan oleh IEC 62196-1Ed.4CDV 2020 ayat 13.3.1 fig12, tabel 3.
Kesesuaian ini digunakan untuk menilai apakah desain dan struktur terminal sekrup penjepit sesuai dengan persyaratan kerusakan yang tidak berlebihan pada kawat.Selain itu, juga digunakan untuk memeriksa apakah terminal sekrup penjepit dapat menanggung tekanan selama proses penggunaan normal.
Waktu pengujian dapat diatur sebelum pengujian, dan kepatuhan berhenti secara otomatis dengan alarm ketika waktu pengujian tercapai.
Parameter teknik:
| Nama | Barang | Spesifikasi |
| 1 | Sumber Daya listrik | Sesuaikan persyaratan catu daya lokal klien |
| 2 | Durasi tes | 1 ~ 9999 (150 kali (15 mnt) secara default. |
| 3 | Tingkat rotasi | (10 ± 2) r / mnt |
| 4 | Massa | 0,4 ~ 70,3kg (perincian lihat tabel 3 berikut) |
| 5 | Radius rotasi | 37.5mm |
| 6 | Diameter bushing | 6.5,9.5, 13,14.5,15.9,19.1,22.2,25.4,28.6, 31.8, 38.1, 44.5mm (perinciannya lihat tabel berikut 3) |
| 7 | Tinggi | 260-660mm (detail merujuk ke tabel 3 berikut) |
Prosedur pengujian (Kutipan dari IEC 62196-1Ed.4CDV 2020 klausa 13.3.1):
Ujung konduktor dilewatkan melalui busing ukuran yang sesuai dalam pelat, diposisikan pada ketinggian H di bawah aksesori, seperti yang diberikan pada Tabel 3. Busing diposisikan dalam bidang horizontal, sehingga garis tengahnya menggambarkan lingkaran Diameter 75 mm, konsentris dengan pusat unit penjepit di bidang horizontal.Pelat kemudian diputar pada laju (10 ± 2) r / mnt.
Jarak antara mulut unit penjepit dan permukaan atas busing harus dalam jarak 15 mm dari ketinggian pada Tabel 3. Busing dapat dilumasi untuk mencegah pengikatan, puntiran atau rotasi konduktor terisolasi.Massa, sebagaimana ditentukan dalam Tabel 3, ditangguhkan dari ujung konduktor.Durasi tes adalah 15 menit.
