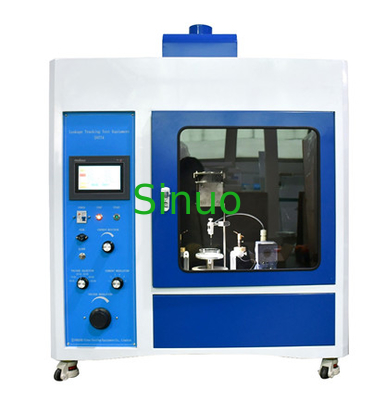

IEC 61851-1 Sistem Kontrol PLC Peralatan Uji Pelacakan Kebocoran
| Model: | SN774 (0,5m³) | Working voltage: | 220V / 50Hz, 1KVA |
| Control: | PLC tingkat lanjut | Timing device: | 9999X0.1S |
| Testing voltage: | 0～600V | Electrode pressure: | 1,00N±0,05N |
| Dropping liquid height: | 35±5mm | Dropping liquid delay: | 0.2s |
| High Light: | Alat Uji Pelacakan Kebocoran,Alat Uji Pelacakan Kebocoran PLC,IEC 61851-1 Alat Uji Pelacakan Kebocoran |
||
IEC 61851-1 Sistem Kontrol PLC Peralatan Uji Pelacakan Kebocoran
Informasi produk:
Penguji dirancang dan diproduksi sesuai dengan persyaratan standar IEC60112, dan disyaratkan oleh IEC 61851-1 klausa 12.3, IEC 61851-23 klausa 11.6, IEC 62196-1Ed.4CDV 2020 klausul 28.4, 29.6, IEC60335-1 klausa 29.2 dan Lampiran N, IEC 60065:2014 pasal 13.4, IEC60598-1, IEC 60884-1:2013 pasal 28.2, UL746A dan ASTM D3638-92 dan lain-lain.
Prinsip kerja dari uji penjaluran kebocoran (tracking index testing) adalah bahwa cairan penghantar (0,1%NH 4 CL) dari volume yang dibutuhkan pada ketinggian yang dibutuhkan (35mm) dan waktu yang dibutuhkan (30 detik) turun dengan tegangan antara elektroda platina ( 2mm × 5mm) pada permukaan bahan isolasi padat.Dengan demikian, pengguna mengevaluasi kinerja ketahanan pelacakan permukaan bahan isolasi padat di bawah pengaruh gabungan medan listrik dan media lembab atau kontaminasi.Singkatnya, perangkat ini digunakan untuk mengukur indeks pelacakan perbandingan (CT1) dan indeks hambatan listrik (PT1).
Sebuah blok pengukur disertakan dengan instrumen untuk memastikan elektroda memiliki jarak yang tepat di antara mereka.Ketinggian meja mudah disesuaikan untuk memastikan sudut yang tepat dari elektroda dan ketinggian tetesan.Sisa pengujian dikendalikan dari luar ruang uji dengan pintu tertutup.Tegangan, arus pembatas, laju tetesan, dan jumlah tetesan semuanya diatur pada panel kontrol.Seorang operator harus mengamati tes untuk melihat apakah nyala api menyala.Instrumen membunyikan alarm jika ada kegagalan pelacakan setidaknya dua detik.
Penguji pelacakan kebocoran mengadopsi sistem kontrol PLC canggih dan layar sentuh berwarna 7 ", sangat cocok untuk penelitian, produksi dan departemen kualitas peralatan penerangan, peralatan tegangan rendah, peralatan rumah tangga, peralatan mesin alat listrik, mesin listrik, alat listrik , instrumen elektronik, instrumen elektroteknik, peralatan teknologi informasi.Hal ini juga cocok untuk industri bahan isolasi, plastik rekayasa, konektor listrik dan aksesoris.
Parameter teknik:
|
Model parameter |
SN774 (0,5m³) |
|
Tegangan kerja |
220V / 50Hz, 1KVA |
|
Kontrol |
PLC tingkat lanjut |
|
Menampilkan |
Layar sentuh berwarna 7 inci |
|
Tegangan pengujian |
0～600V dapat disesuaikan, presisi 1,5％ |
|
Perangkat pengatur waktu |
9999X0.1S |
|
Elektroda |
Elektroda platinum dan elektroda kuningan masing-masing untuk sepasang |
|
Dimensi elektroda |
(5±0,1)×(2±0,1)×(≥12), 30 ° miring |
|
Elektroda termasuk sudut dan jarak |
60 ° ± 5 °, jaraknya (4 ± 0,1 ) |
|
Tekanan elektroda |
1.00N±0.05N (tampilan digital opsional) |
|
Interval menjatuhkan cairan |
30±5S, dapat disesuaikan |
|
Menjatuhkan ketinggian cairan |
35±5mm |
|
Menjatuhkan penundaan cairan |
0.2S (waktu pembukaan katup solenoid) |
|
Menjatuhkan ukuran cairan |
45～50 tetes/cm3 |
|
Sirkuit waktu tunda |
2±0,1S (dalam arus 0,5A atau lebih besar) |
|
Penurunan tekanan hubung singkat |
8% MAKS |
|
Arus hubung singkat |
1±0.1A 1％ |
|
Kecepatan angin |
0.2m/s |
|
Persyaratan lingkungan |
0～40℃, kelembaban relatif≤80%, di tempat tidak ada getaran yang jelas dan gas korosif |
|
Ukuran & berat peralatan |
1100mm* 550mm* 1100mm, 180KGS |
|
Sesuai dengan standar |
IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638, dll. |
