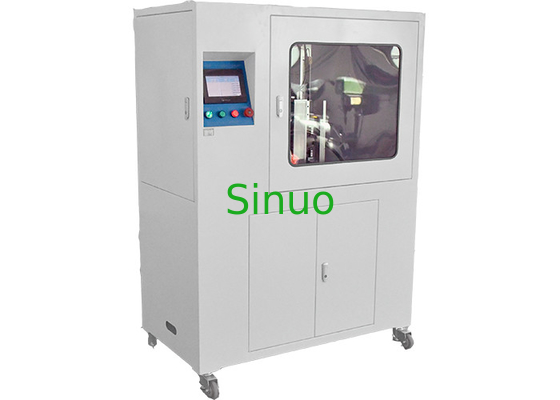

Aksesori Kendaraan Listrik Steker Pengisi Daya Alat Uji Misalignment IEC62196-3
| Test station: | Stasiun Tunggal | Drive mode: | Motor servo |
| Force: | 0-500N | Force holding time: | 0-999,9 dtk |
| Interval time: | 0-999,9 dtk | Power: | AC220V, 60Hz |
| Dimensions: | 100mm×400mm×1500mm | Weight: | Approx. Kira-kira 150kgs 150kg |
| High Light: | Alat Uji Misalignment Steker Pengisian Daya,Alat Uji Misalignment Steker Pengisian Kendaraan,IEC62196-3 Alat Uji Kendaraan |
||
Aksesori Kendaraan Listrik Steker Pengisi Daya Alat Uji Misalignment IEC62196-3
Ikhtisar Produk Untuk Alat Uji Misalignment:
Alat uji misalignment ini sesuai dengan IEC62196-3 pasal 36.3, gambar 18.
Parameter Teknis Untuk Alat Uji Misalignment:
| Kekuatan | AC220V, 60Hz |
| Metode kontrol | Kontrol PLC, operasi layar sentuh |
| Stasiun | Satu |
| Mode Berkendara | motor servo, dua buah, X dan Y |
| Memaksa | 0-500N |
| Paksa waktu penahanan | 0-999,9 dtk |
| Waktu jeda | 0-999,9 dtk |
| Paksa arah aplikasi | -X, +X, -Y, +Y |
| Braket pemasangan spesimen | Kemiringan 30 °, ketinggian 1000mm dari tanah |
| Dimensi keseluruhan peralatan | 100mm×400mm×1500mm,150kg |
Selama uji kenaikan suhu, segera setelah stabilisasi suhu, aksesori dikenakan beban mekanis eksternal seperti yang diilustrasikan pada Gambar 18.
Dengan menggunakan pengukur gaya, terapkan beban 100 N dengan toleransi -0/+10 N seperti yang diilustrasikan pada Gambar 19 di setiap arah.Beban harus diterapkan minimal 1 menit.Mengikuti aplikasi beban ini, beban harus dipindahkan selama 10 detik dan beban diterapkan kembali ke arah berikutnya dalam waktu 10 detik.Proses ini dilanjutkan hingga beban diterapkan dalam 4 arah (-X, +X, -Y, +Y) seperti yang diilustrasikan pada Gambar 19.
Peralatan mengadopsi meja geser X, Y (Gambar 19), digerakkan oleh motor servo dan dipantau oleh sensor nilai gaya.Ketika nilai gaya mencapai waktu yang diperlukan untuk menahan gaya konstan otomatis, maka secara otomatis akan beralih ke arah lain untuk pengujian.
