IEC 60309 Pengisian Antarmuka Pengujian Peningkatan Suhu Sistem EV Pengujian Pistol Pengisian

IEC 60309 Pengisian Antarmuka Sistem Uji Peningkatan Suhu EV Pengujian Pistol Pengisian

Standar:

Pemantauan suhu sesuai dengan ketentuan 6.2.9 dan 7.24, kenaikan suhu sesuai dengan klausa 6.3.13 dan 7.24 dalam standar GB/T 20234.1-2023, deteksi suhu sesuai dengan klausa 10.3.20, suhu permukaan dan suhu terminal dalam standar GB/T 20234.4-2023 sesuai dengan klausul 8.13 dan 9.13Uji kenaikan suhu komponen koneksi pengisian harus dilakukan sesuai dengan metode yang ditentukan dalam F.2 dan F.3 pada lampiran F.

Pengertian dan jenis bahan baku yang dapat digunakan dalam pembuatan bahan bakukenaikan suhu Alat uji referensi untuk pengujian sesuai dengan Lampiran B.

Fitur peralatan:

Sistem ini mengadopsi perangkat lunak pemrograman independen dan operasi yang dikendalikan komputer.Hal ini digunakan untuk menilai pemanasan permukaan antarmuka pengisian dan aksesori listrik ketika arus beban dihubungkan, dan apakah kenaikan suhu elektroda memenuhi persyaratan standar.

Parameter teknis utama:

1Stasiun output: 1 stasiun AC.

Tegangan output maksimum: AC fase tunggal AC10V.

Konstan output arus uji yang dapat disesuaikan: AC10 ~ 1400A.

Keakuratan tampilan arus: ± (0,25% pembacaan + 0,25% kisaran), resolusi 1A.

Keakuratan tampilan tegangan: ± (0,25% pembacaan + 0,25% kisaran), resolusi 0,01V.

Stabilitas arus pengujian: ± ((1% nilai pengaturan + 0.5A), waktu reaksi sekitar 1S.

2. Kontrol kontak catu daya: kisaran arus AC (0 ~ 2) A.

3. Mode kerja: mode terus menerus, mode on-off dan mode kontrol suhu otomatis.

Modus ON-OFF terus menerus:

Waktu pengujian modus terus menerus: 0,01~99,99 jam

Mode ON/OFF daya waktu ON/OFF: 0,01 ¢ 99,99 jam

Jumlah kali on-off: 1~9999 kali, shutdown otomatis ketika jumlah mencapai

Pengaturan saat ini: Pengaturan yang dapat diprogram

Mode kontrol suhu otomatis: dapat mengatur nilai kenaikan suhu yang stabil dan secara otomatis menemukan nilai arus yang sesuai

Rentang pengaturan kenaikan suhu: 0 ∼ 100°C

Keakuratan stabil ± 0,5°C

Otomatis mendapatkan hasil saat ini yang membutuhkan nilai kenaikan suhu

4. Tes kenaikan suhu (modul pengumpulan suhu impor):

Rentang pengukuran suhu: 0 ~ 260 °C, akurasi ± 0,3% dari pembacaan +1 °C; resolusi: 0,1 °C.

Titik pengukuran suhu: 20 saluran (termasuk 1 titik untuk mengukur suhu lingkungan).

Termokopel: Instrumen ini mendukung J, K, T, E, S, N, B, R dan jenis termokopel lainnya.

Termokopel pengukuran suhu: American Ω Company K-type 30AWG filament termokopel, panjang 2 meter, total 20.

Sonde suhu dapat diuji dengan listrik tanpa merusak instrumen.

Kecepatan pemindaian suhu, interval penyimpanan catatan: 0,1 ~ 1800 detik untuk semua saluran.

Rekaman data suhu: diisi secara otomatis oleh komputer, dikonfigurasi dengan perangkat lunak pengujian komputer.

Perangkat lunak dapat mengatur saluran suhu lingkungan, dan suhu lingkungan dapat dikurangi secara otomatis saat mengumpulkan data.

5Dilengkapi dengan komputer kontrol industri terintegrasi layar sentuh (Pen 4/1.8G atau lebih tinggi CPU, memori 4G, solid state drive 64G, monitor LCD 15 inci),diinstal dengan sistem operasi bahasa Inggris XP dan perangkat lunak pengolahan OFFICE.

A. Mode pengaturan daya: Ini memiliki pengaturan pengeditan yang dapat diprogram, dan dapat mengatur tidak kurang dari 10 segmen program saat ini, dan dapat terus-menerus mengimplementasikan nilai arus yang berbeda.Dengan fungsi switch jam, pengaturan antarmuka operasi, penyesuaian otomatis dan reset otomatis.

B. Berbagai pilihan mode kerja: mode terus menerus, mode on-off, mode kontrol suhu otomatis.

C. Tampilan data: Ini dapat menampilkan nilai suhu, nilai arus dan kurva sumbu waktu dari setiap saluran secara real time. Frekuensi pengambilan sampel dapat disesuaikan dari 100ms hingga 1800s.Interval rekaman data diatur dari 100ms ke 1800s.

D. Menyimpan data: Memiliki fungsi menyimpan data uji secara otomatis atau manual, dan ruang penyimpanan setidaknya 8G.

E. Ekspor data: Ini memiliki fungsi ekspor data USB, dan data dapat diekspor ke CSV, XLSX dan file format lainnya.

F. Mode pengaturan daya: Ini memiliki pengaturan pengeditan yang dapat diprogram, dan dapat mengatur tidak kurang dari 10 segmen program output arus, dan dapat mengimplementasikan nilai arus yang berbeda secara terus menerus.Dengan fungsi switch jam, pengaturan antarmuka operasi, penyesuaian otomatis dan reset otomatis.

6Sumber daya: AC220V±10%, 50/60Hz, 10KVA.

7Dimensi: Sekitar 1000mm lebar × 1000mm kedalaman × 1600mm tinggi, dan beratnya sekitar 300kg.

Dilengkapi dengan roda roda bergerak rem tugas berat untuk pemasangan dan pergerakan yang mudah.

8. Dilengkapi dengan fungsi perlindungan overload dan perlindungan overcurrent.

Ketika peralatan berhenti, output arus dipotong secara otomatis.

Peralatan ini dapat bekerja terus menerus untuk waktu yang lama dan stabil dan dapat diandalkan.

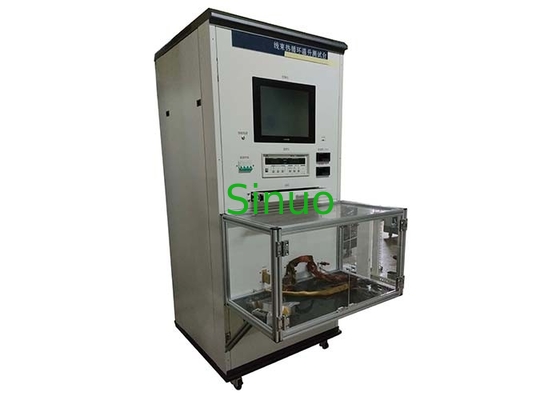

9Diagram peralatan (gambar termasuk komputer):
