IEC 60309-1 Mesin pengujian lenturan kabel antarmuka pengisian
| Drive Mode: | Motor servo | Clamping Method: | Penjepitan mekanis |
| Control Method: | Kontrol PLC | Test Station: | Satu stasiun |
| Flexing Rate: | 0-60 siklus/mnt | Flexing Angle: | 0-360 °, dapat disesuaikan |
| Flexing Cycles: | 0~999999 dapat diatur sebelumnya | Load Weights: | 20N,25N,50N,75N,100N,140N |
| High Light: | IEC 60309-1 Peralatan Uji Kendaraan,Peralatan Uji Interface Pengisian Kendaraan |
||
IEC 60309-1 Mesin pengujian lenturan kabel antarmuka pengisian

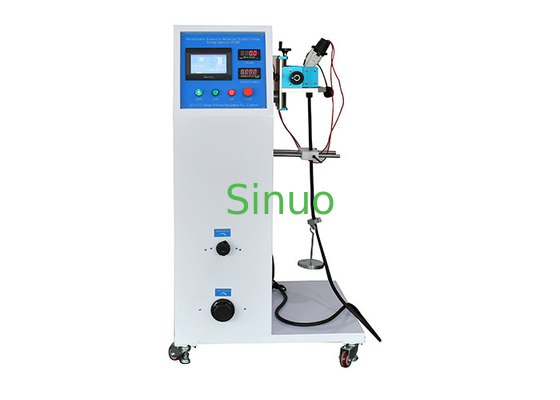

Gambaran Produk:
Standar: sesuai dengan IEC 62196-1:2014 klausul 7.11 dan klausul 7.15, IEC60309-1:2012 Pasal 24.4.
Sampel dan pembatasan: antarmuka pengisian kendaraan listrik, colokan industri, soket dan kopling.
Aplikasi: Digunakan untuk menguji bagian sambungan lentur dari bagian "kekuatan mekanik" dari kabel koneksi daya dari colokan dan soket kendaraan pengisian.
Prinsip pengujian: Servo motor digunakan untuk menggerakkan papan putar untuk mendorong benda kerja untuk berayun kiri dan kanan, dan mesin akan berhenti secara otomatis ketika jumlah kali dicapai.
Struktur dan fitur: Peralatan ini digerakkan oleh servo motor, dan sampel berukuran besar dipasang pada pelat aluminium,yang dapat membuat sumbu ayunan bertepatan dengan titik di mana kabel memasuki instrumen sebanyak mungkin ketika mengekstrak sampel, sehingga mencapai perpindahan lateral minimal dari kabel dan beban.
Lingkungan penggunaan: Sumber daya: AC220V ± 10%/50-60Hz, daya 3KW.
Parameter teknis:
| Dimensi peralatan | Perkiraan: W1000*D800*H1600mm | |
| Berat peralatan | 150kg | |
| Stasiun pengujian | Stasiun tunggal | |
| Metode kontrol listrik | Kontrol terintegrasi cerdas PLC, operasi antarmuka sentuh manusia-mesin 7 inci | |
| Mode drive | Servo motor drive | |
| Metode penjepit sampel | Klempakan mekanis, posisi titik klempakan yang dapat diatur | |
| Sudut lentur | 0-360° diatur (default ±45°) | |
| Tingkat lentur | 0-60 kali/menit, dapat diatur sebelumnya | |
| Frekuensi lentur | 0~999999 dapat diatur sebelumnya, default adalah 20000 kali | |
| Berat beban | 20N,25N,50N,75N,100N,140N | |
| Sumber daya beban | Koneksi eksternal, kabinet beban opsional dengan tegangan diatur antara konduktor 0-250V dan arus AC 0-400A diatur | |
| Penghakiman uji | Penghakiman berdasarkan sinyal yang diberikan oleh apakah arus konduktif atau tidak | |
| Tidak, tidak. | Kesalahan | Alasan | Pengobatan |
|
1 |
Menyalakan saklar POWER, tapi lampu indikator tidak menyala | Sumber daya eksternal tidak terhubung | Silahkan terhubung ke catu daya eksternal |
| Sekrupnya rusak. | Cari tahu alasannya dan ganti sekringnya. | ||
| Lampu indikator rusak | Ganti lampu | ||
|
2 |
Menyalakan saklar POWER, layar sentuh tidak berfungsi | Sumber daya internal DC24V bermasalah. | Ganti catu daya DC24V |
| Layar sentuh rusak | Ganti layar sentuh | ||
| 3 | Layar sentuh tidak merespons | Sambungan ke PLC longgar | Hubungkan kembali |
| Layar sentuh rusak | Ganti layar sentuh | ||
| 4 | Daya beban tidak ada catu daya | Soket beban rusak | Ganti soket |
| Sekrupnya rusak. | Ganti sekringnya. | ||
|
5 |
Tekan tombol Start, tapi perlengkapan tidak berfungsi. |
Nilai tampilan dan nilai preset waktu pengujian adalah sama | Tekan hitungan dibersihkan |
| Tombol E-STOP tidak diatur kembali | Lepaskan tombol E-STOP | ||
| Ada benda asing di mesin, mesin terjebak | Hapus benda asing | ||
| Ini tidak dalam mode uji otomatis | Tekan tombol Start | ||
| Sambungan ke motor longgar | Hubungkan kembali | ||
| Tidak dalam posisi awal | Pembagian | ||
| 6 | Motor berputar tapi manipulator tidak berputar | Periksa apakah konektor poros output motor longgar | Hubungkan kembali |
| Periksa apakah sabuk penggerak rusak atau terlalu longgar | Ganti sabuk penggerak | ||
| 7 | Kebisingan | Kecepatan putar rendah atau terlalu tinggi | Atur kembali kecepatan |
| Sambungan ke motor longgar | Hubungkan kembali |
