IEC 62196-1 Pengisian Antarmuka Uji Beban Mekanis Perangkat Uji Konektor Kendaraan

MOQ:	1 set
harga:	dapat dinegosiasikan
Kemasan Standar:	Kasus kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	10 Set / Bulan

Rincian Informasi

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate(cost additional )

Nomor model

SNQC1013C

Toleransi:

±0,01mm

jarak:

±0,05mm

Kelancaran:

0,8um

Pengukur:

Opsional

Waktu Tes:

Metode operasi:

Manual

Merek:

Sinuo

Jaminan:

1 tahun

Menyoroti:

Konektor kendaraan Perangkat Uji Beban Mekanis

Antarmuka Pengisian Perangkat Uji Beban Mekanis

Deskripsi Produk

IEC 62196-1 Pengisian Antarmuka Uji Beban Mekanis Perangkat Uji Konektor Kendaraan

Informasi produk:

Standar: menurut IEC 62196-1:2022.

Sampel dan pembatasan: antarmuka pengisian.

Aplikasi: Struktur antarmuka pengisian harus memudahkan memasukkan dan mengeluarkan pistol pengisian, dan harus mencegah pistol pengisian jatuh dari soket selama penggunaan normal.Periksa apakah kekuatan maksimum yang diperlukan untuk menarik pistol pengisian dari soket peralatan berada dalam kisaran yang ditentukan oleh standarHal ini juga digunakan untuk memeriksa apakah kekuatan maksimum yang diperlukan untuk memasukkan pistol pengisian ke dalam soket peralatan berada dalam kisaran yang ditentukan oleh standar.

Prinsip pengujian: Kekuatan tarik maksimum dari soket: Gunakan kekuatan tarik maksimum yang ditentukan oleh standar (kekuatan total berat utama, berat tambahan, kail (perangkat penjepit),dan colokan uji) ke colokan uji, dan colokan harus keluar dari soket.

Kekuatan untuk memasukkan pistol pengisian ke dalam soket: Letakkan pistol pengisian secara vertikal ke bawah, letakkan berat utama sesuai standar pada pistol pengisian, dan kemudian gunakan 0.Berat 8 kg untuk jatuh bebas dari ketinggian 5 cm untuk mempengaruhi berat utamaSenapan pengisian harus dimasukkan ke dalam soket ke posisi kontak yang diperlukan.

Struktur dan fitur:

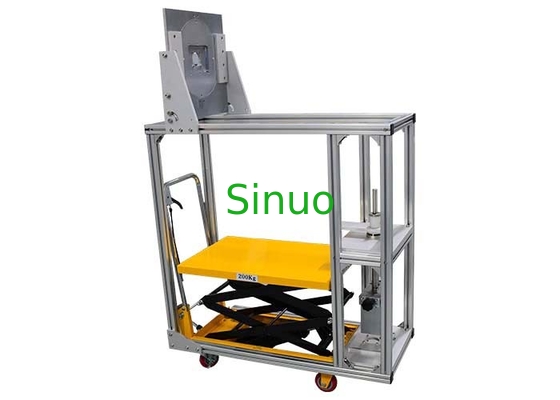

Perangkat ini terdiri dari perangkat penjepit yang dipasang di bawah pelat atas A, berat utama F, berat tambahan G dan colokan uji C. Bingkai perangkat ini kompatibel dengan GB/T20234.1 Gambar 5 dan GB11918.4 Gambar 102, termasuk uji beban mekanik antarmuka pengisian horizontal, uji perangkat penguncian dan uji kekuatan penempatan dan tarik.

Catatan: Klem yang dapat disesuaikan digunakan, yang dapat beralih antara arah vertikal dan horizontal, dan dapat mengikat semua jenis produk; Klem D diganti dengan cincin gantung,yang lebih nyaman untuk beroperasi; berat utama secara langsung diimbangi, tanpa perlu bracket.

Lingkungan penggunaan: Suhu kerja 5-35°C, kelembaban 30%-90%.

Spesifikasi teknis:

Stasiun pengujian	Stasiun tunggal
Konfigurasi gauge	Terbuat dari S136, pin adalah ukuran standar minimum, toleransi adalah ± 0.01mm, jarak adalah ± 0.05mm, dan kelancaran adalah 0.8um Gauge adalah opsional
Item pengujian	7.11.8: Pengujian beban mekanik antarmuka pengisian 7.15.1.1: Uji perangkat penguncian 7.17: Uji kekuatan colokan dan tarik
Parameter teknis utama dari uji beban mekanik antarmuka pengisian
Gambar tata letak uji
Waktu pengujian	60s, silinder hidrolik mendorong palet untuk mengangkat dan menurunkan berat badan, dan waktu dikendalikan secara manual.
Frekuensi pengujian	4 kali, sekali dalam setiap arah 90° di sekitar sumbu horizontal, secara manual
Pemilihan beban uji
Konfigurasi berat beban mekanis	165: 148,5N berat utama x1 + 16,5N berat tambahan x1; 300N: 270N berat utama x1 + 30N berat tambahan x1; 440N: 396N berat utama x1 + 44N berat tambahan x1; 660N: 594N berat utama x1 + 66N berat tambahan x1; 750N: 675N berat utama x1 + 75N berat tambahan x1; Catatan: Berat dari berat utama termasuk berat dari kail, dan berat dari berat direalisasikan dengan superposisi dan kombinasi.
Parameter teknis utama pengujian perangkat penguncian
Waktu pengujian	60s, silinder hidrolik mendorong palet untuk mengangkat dan mengangkat berat, dan waktu dikendalikan secara manual.
Gambar tata letak uji
Parameter teknis utama pengujian kekuatan penempatan dan ekstraksi
Diagram tata letak uji kekuatan sisipan
Konfigurasi bobot gaya sisipan	Berat utama pistol pengisian AC: 9,2kg Berat utama pistol pengisian DC: 13,2kg Berat tambahan: 0,8 kg Catatan: Berat berat utama termasuk berat penjepit dan batang panduan.
Tes	Selama tes, perangkat penguncian harus dibuka
Konfigurasi berat gaya tarik	Pistol pengisian AC: 100N (90N+10N) Pistol pengisian DC: 140N (126N+14N) 1.0kg
