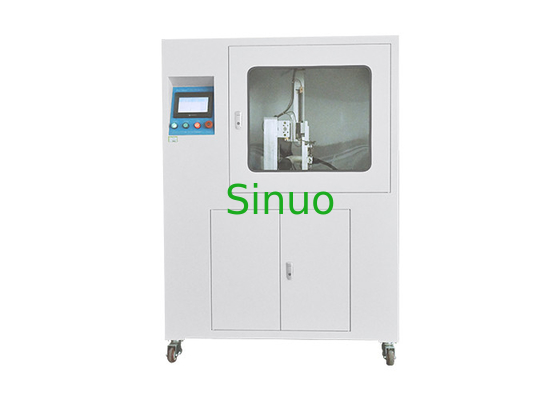

IEC 62196-1 Pistol Pengisian Perangkat Kunci Elektronik Perangkat Uji Komprehensif

IEC 62196-1 Pistol Pengisian Perangkat Kunci Elektronik Perangkat Uji Komprehensif

Gambaran Produk:

Standar: menurut IEC62196-1:2022.

Sampel dan batasan:

Perangkat penguncian elektronik colokan kendaraan DC (lihat standar GB/T 20234.4-2023 Gambar 10 dan Gambar 11);

Perangkat penguncian elektronik soket kendaraan AC (lihat gambar standar GB/T 20234.2-2015 A.2);

Perangkat penguncian mekanik colokan kendaraan DC (lihat standar GB/T 20234.4-2023 Gambar 10 dan Gambar 11);

Perangkat penguncian mekanik colokan kendaraan AC (lihat GB/T 20234.2-2015 standar gambar A.1, Gambar A.3)

Aplikasi: Digunakan untuk menguji apakah aksesori listrik dengan perangkat penguncian elektronik seperti antarmuka pengisian kendaraan listrik,colokan dan soket industri dan kopling dapat menahan tekanan mekanik, tegangan listrik dan tegangan termal yang terjadi selama penggunaan normal tanpa keausan yang berlebihan atau efek berbahaya lainnya.

Prinsip pengujian: mekanisme servo motor digunakan untuk menerapkan kekuatan pada mekanisme penguncian elektronik sampel dan mekanisme kontrol elektronik digunakan untuk menerapkan operasi normal,pembukaan darurat, kondisi ekstrim siklus hidup dan pengujian kekuatan mekanik dari mekanisme penguncian elektronik. daya pada dan mati waktu, kecepatan uji, dan stroke semua dapat ditetapkan melalui layar sentuh.

Struktur dan fitur:

Ini mengadopsi bingkai terintegrasi, didorong oleh servo motor, sekrup bola presisi, dan transmisi sabuk sinkron, operasi layar sentuh warna dan fungsi tampilan digital yang kuat,Sistem kontrol cerdas PLC; ia juga mengadopsi tiga sumbu pengikat diatur, cocok untuk mengisi elektronik senjata pengujian komprehensif perangkat penguncian.

Lingkungan penggunaan: Pasokan listrik: AC380V±10%/50-60Hz, 5Kw, suhu kerja 0-40°C, kelembaban 30%-90%.

Parameter teknis:

Dimensi	Sekitar W1000*D900*H1400mm; berat: sekitar 200kg
Item pengujian	a) Uji operasi normal (hidup) perangkat pengunci elektronik b) Tes pembukaan darurat manual dari perangkat penguncian elektronik c) Kehidupan siklus kondisi ekstrim perangkat pengunci elektronik d) Uji kekuatan struktural dari perangkat penguncian elektronik
Stasiun	Stasiun tunggal
Metode kontrol listrik	Mitsubishi PLC kontrol terpadu cerdas, 7 inci warna antarmuka sentuhan manusia-mesin operasi
Modus operasi	Operasi manual atau dikendalikan oleh program
Perlengkapan	a) Memenuhi perlengkapan perangkat penguncian elektronik independen atau perlengkapan universal; b) Memenuhi standar Amerika dan standar Eropa AC dan DC charging interface universal perlengkapan
Fungsi pengujian	Dilengkapi dengan fungsi pengujian kunci elektronik push rod
Membuka kunci perangkat pengunci elektronik	Ini mampu operasi membuka kunci manual dari perangkat penguncian elektronik, mengadopsi mode operasi otomatis yang dikendalikan secara elektronik,dan merealisasikan pemrograman untuk memenuhi persyaratan operasi normal (hidup layanan) dari perangkat penguncian elektronikPersyaratan kekuatan membuka memenuhi (0~50) N, dan kesalahan indikasi adalah ≤ ± 0,5% F.S., resolusi≤0,1N
Kekuatan perangkat pengunci elektronik	Ini dilengkapi dengan perangkat yang menerapkan kekuatan untuk mekanisme batang pengunci perangkat pengunci elektronik.Perangkat yang menerapkan kekuatan dapat menggenggam ujung batang penguncian dan menerapkan dorongan aksial atau kekuatan tarik. rentang pengukuran kekuatan diperlukan untuk memenuhi (0 ~ 50 N, dan kesalahan indikasi adalah ≤ ± 0,5% F.S., resolusi ≤ 0,1N, dapat menyesuaikan tingkat aplikasi kekuatan dan mempertahankan nilai kekuatan konstan;Perangkat penerapan gaya dapat mengukur pergeseran bagian pembawa gaya dan posisi batang penguncian, dan rentang pengukuran pergeseran memenuhi (0~50) mm, menunjukkan kesalahan nilai ≤±0,02mm, resolusi ≤0,01mm
Konversi polaritas	Program PLC secara otomatis beralih dan beralih setelah 1 detik setelah memantau umpan balik status kunci elektronik.
Sumber daya pemutar	(0?? 24) VDC dapat diatur, akurasi tegangan lebih baik dari 0,5 tingkat, resolusi ≤0,1V
Saluran ke depan	(0~5000) kisaran ms dapat diatur sewenang-wenang, resolusi ≤1ms
Konduksi terbalik	(0~5000) kisaran ms dapat diatur sewenang-wenang, resolusi ≤1ms
Interval	Waktu interval: dapat diatur sewenang-wenang dalam kisaran (0~200) s, resolusi ≤1s, arus beban 1-200mA yang dapat disesuaikan untuk bekerja sama dengan tindakan;
Fungsi	Dilengkapi dengan 1-200mA load current slave yang dapat disesuaikan, dilengkapi dengan perangkat pemantauan yang memberikan umpan balik sinyal kunci elektronik untuk membuka/mengunci dan mencatat status dan waktu sinyal on-off;
Penentuan kesalahan	Penghakiman umpan balik sinyal bawaan, penutupan otomatis ketika tidak normal
Frekuensi pengujian	Tentukan secara sewenang-wenang dalam kisaran (0~99999)
Perlindungan keselamatan	Perlindungan tanah, perlindungan sirkuit pendek, perlindungan overload
Konfigurasi utama
Nama		Spesifikasi	Merek	QTY
PLC		Seri FX	Mitsubishi	1Set
Layar sentuh		7 inci	Weinview	1Set
Motor		400W	Huichuan	1Set
Sumber daya pemutar		35W/24V/	Baik-baik saja	1 pcs
Relay perantara		4J2J	Omron	Beberapa
Komponen listrik lainnya			Chint, FUJI	Beberapa
Sensor kekuatan		10kg	Changqing	1Set
Mesin dan perlengkapan			Sinuo	1Set
Chassis			Sinuo	1 pcs
