Mesin pengujian getaran baterai untuk rentang frekuensi sepeda listrik 1 ∼ 4500 Hz

MOQ:	1
harga:	Customized
Kemasan Standar:	Kasus kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	5 Set per Bulan

Rincian Informasi

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

EV207HG40VT40VCusb-2

Gaya eksitasi sinusoidal:

Puncak 700Kg.f (6860N).

Kekuatan Acak yang Menyenangkan:

600Kg.f (6860N) putaran per menit

Gaya eksitasi impak:

puncak 1400Kg.f(11760N).

Akselerasi maksimal:

100G (980 m/s2)

Rentang frekuensi:

1 ‰ 4500 Hz

Kecepatan maksimum:

2 m/dtk

Beban maksimum:

300 kg

Frekuensi isolasi:

2,5 Hz

Menyoroti:

Mesin pengujian getaran baterai

Mesin pengujian getaran sepeda listrik

Mesin pengujian getaran 4500Hz

Deskripsi Produk

Mesin pengujian getaran baterai untuk rentang frekuensi sepeda listrik 1 ∼ 4500 Hz

Informasi produk:

Pengujian getaran adalah tindakan memicu atau mengejutkan komponen atau perangkat untuk melihat bagaimana reaksi di lingkungan nyata.dari produk industri seperti papan sirkuit, pesawat, kapal, roket, rudal, mobil dan peralatan rumah tangga.

Sinuo dapat menyediakan Anda dengan seluruh skema antusiasme dan pengujian, dan membuktikan kualitas produk untuk Anda sesuai dengan standar nasional dan internasional, seperti UN 38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC dan ASTM.

Rumus pemilihan mesin getaran dan diagram struktur generator getaran:

1. Kondisi pengujian sesuai dengan perusahaan pelanggan

2. Jenis tes: Sine sweep; acak

3Rentang respons frekuensi: 1-4500Hz

4Rumus: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

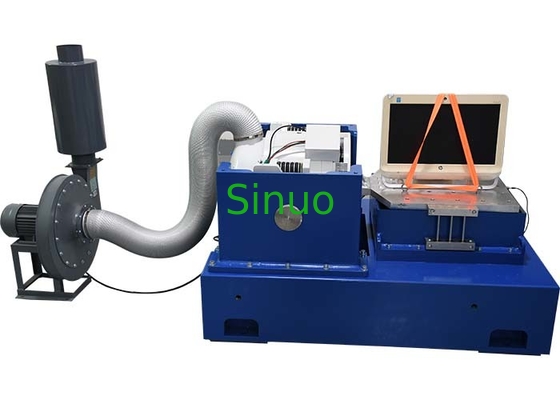

Mesin pengujian getaran baterai untuk rentang frekuensi sepeda listrik 1 ∼ 4500 Hz 0

Mesin pengujian getaran baterai untuk rentang frekuensi sepeda listrik 1 ∼ 4500 Hz 1

Instruksi konfigurasi peralatan:

Proyek	Instruksi konfigurasi	Qty
Ruang meja getaran	A07S23 generator eksitasi elektromagnetik	1 SET
	Perangkat pengendali pusat otomatis untuk menggerakkan kumparan	1 SET
	B402S Kipas pendingin	1 SET
	VT40 Tabel Ekstensi Vertikal (400×400mm)	1 SET
	HG40 Slide film minyak horisontal (400×400mm)	1 SET
Penguat daya switching digital	Penguat daya switching digital SAO7K	1 SET
	Sistem perlindungan servo	1 SET
	Pasokan listrik eksitasi	1 SET
Kontroler getaran digital	VCSusb-2 pengontrol getaran digital	1 SET
	Sensor percepatan sistem	2 PCS
	CD instalasi perangkat lunak kontrol	1 SET
	Komputer kontrol	1 SET
Aksesoris	Kabel penghubung/pipa udara	1 SET
	Instruksi operasi, laporan inspeksi, sertifikat, manual pemeliharaan	1 SET
	Alat aksesori (kunci T, kunci heksagonal, obeng, dll.)	1 SET
	Vibrating pressure rod/pressure bar clamp	1 SET

Parameter teknis peralatan:

A07S23 parameter generator eksitasi elektromagnetik
Kekuatan eksitasi sinusoid maksimum	700Kg.f (6860N) puncak
Kekuatan eksitasi acak maksimum	600Kg.f (6860N) r.ms
Kekuatan eksitasi dampak maksimum	1400Kg.f ((11760N) puncak
Jangkauan frekuensi	1 ‰ 4500 Hz
Perpindahan maksimum	51 mm p-p
Kecepatan maksimum	2m/s
Akselerasi maksimum	100G (980 m/s)²)
Beban maksimum:	300 kg
Frekuensi isolasi getaran:	2.5 Hz
Diameter kumparan bergerak:	F230 mm
Berat kumparan bergerak:	7kg
Sekrup di atas meja	16 × M10
Kebocoran fluks	< 10 gauss
Momentus eksentrik yang diizinkan	300N.m
Ukuran peralatan	915mm × 740mm × 780mm (tidak termasuk tabel ekspansi vertikal)
Berat peralatan	880 kg (tidak termasuk meja geser horizontal)
Penguat daya switching digital SA-6K
Kekuatan output	7KVA
Tegangan output	120V
Arus keluaran	70A
Efisiensi penguat	≥ 90%
Tingkat on-off	116KHz
SNR	≥ 65dB
Kebisingan	≤ 70dB
Ukuran penguat	900 mm × 600 mm × 1130 mm
Sistem perlindungan servo
Fungsi	Suhu, tekanan angin, perpindahan berlebihan, tegangan berlebihan, arus berlebihan, tegangan rendah masukan, kesalahan eksternal, catu daya kontrol, kesalahan logika, kehilangan fase masukan
Kontroler getaran digital VCSusb-2
Konfigurasi perangkat keras	2 saluran masukan bersamaan, 1 saluran output
Modul fungsi kontrol	Sinus, acak, kejutan klasik
Komputer kontrol	Komputer merek asli dengan monitor LCD, Windows 10
Perangkat lunak	Operasi bahasa Cina/Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis penyebaran frekuensi sinus, dll.menyimpan sinyal dan data, dan mengatur parameter tes dan analisis fungsi.
Sistem akselerator LAB-24112	Jangkauan frekuensi: 1 ∼ 12000Hz Sensitivitas: 30PC/g Kisaran suhu: -40 - 180°C
Tabel perpanjangan vertikal VT40
Bahan	Paduan magnesium, permukaan mengeras
Ukuran meja	400×400 mm
Lubang tetap	M8 distribusi persegi panjang, tahan lama dan tahan haus
Frekuensi penggunaan batas atas	Sinus 2000 Hz, acak 2000 Hz
Berat badan	Sekitar 15kg.
Tabel geser film minyak horisontal HG40
Bahan	Paduan magnesium, permukaan mengeras
Ukuran meja	400×400 mm
Lubang tetap	M8 distribusi persegi panjang, tahan lama dan tahan haus
Frekuensi penggunaan batas atas	Sinus 2000 Hz, acak 2000 Hz
Berat badan	Sekitar 18Kg (tanpa kepala koneksi)
Ventilator pendingin B402S
Kekuatan kipas:	4KW
Tingkat aliran kipas:	41m³/s
Kebutuhan listrik
Sumber daya listrik	AC 3-fase 380V/50Hz 18 KW
Udara terkompresi	0.6Mpa
Resistensi tanah	≤4Ω

Mesin pengujian getaran baterai untuk rentang frekuensi sepeda listrik 1 ∼ 4500 Hz 2
