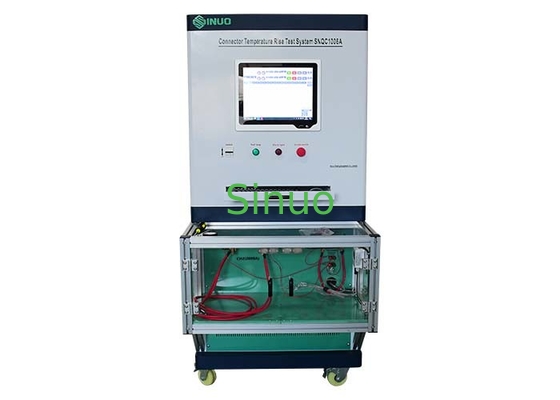

IEC 62196 Peralatan pengujian peningkatan suhu konektor untuk pengujian kenaikan suhu

IEC 62196 Peralatan pengujian peningkatan suhu konektor untuk pengujian kenaikan suhu

Informasi produk:

Mematuhi GB15287, GB15288, GB20234.1, GB2099, GB16915, GB15092, GB17465, GB11918, GB13140, GB14048, GB20234, GB7251, UL310, UL486, UL498, UL817, UL941, UL943, UL1053, UL1 059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, IEC62196,EIA-364-70 metode pengujian arus dan kenaikan suhu untuk konektor elektronik dan standar lain yang relevan untuk aksesori listrikHal ini dapat digunakan untuk menilai pemanasan permukaan aksesoris listrik ketika terhubung ke arus beban dan apakah kenaikan suhu elektroda memenuhi persyaratan standar.

Sistem ini mengadopsi perangkat lunak pemrograman independen dan operasi yang dikendalikan komputer.Hal ini digunakan untuk menilai pemanasan permukaan antarmuka pengisian dan aksesori listrik ketika arus beban dihubungkan, dan apakah kenaikan suhu elektroda memenuhi persyaratan standar.

Parameter teknis:

1Sumber arus yang dapat diprogram oleh komputer:

Tegangan output maksimum: tidak lebih dari DC5V

Output konstan arus uji yang dapat disesuaikan (2 set output independen, dapat bekerja pada saat yang sama):

①.DC5A~100.0A digital tetap diatur

②.DC100A~2000A digital tetap diatur

Keakuratan tampilan tegangan output: ± (0,25% pembacaan + 0,25% kisaran)

Keakuratan tampilan saat ini: ± (0,25% pembacaan + 0,25% kisaran)

Stabilitas arus uji: ± (0,25% nilai set + 0,25% kisaran)

Pemantauan penurunan tegangan 2 saluran: 1-300.00mV, akurasi tampilan ± (0,25% pembacaan + 0,25% kisaran)

Impedansi: nilai terhitung penurunan tegangan ÷ arus

2. Mode kontrol:

Waktu hidup dalam mode terus menerus: 1 ¢ 9999,99 jam

Waktu hidup/mati: 1 ¢9999,99 jam

Jumlah kali on-off: 1 sampai 9999 kali, dengan fungsi memori power-off, shutdown otomatis ketika jumlah mencapai

3. Tes kenaikan suhu:

Rentang pengukuran suhu: 0 ~ 260°C Keakuratan ± 0,3% dari pembacaan +1°C); Resolusi: 0,1°C.

Titik pengukuran suhu: 16 saluran (termasuk 1 titik untuk mengukur suhu lingkungan).

Termokopel pengukur suhu: American Ω Company T-type 30AWG filament termokopel, panjang 2 meter, total 16.

Sonde suhu dapat diuji dengan listrik tanpa merusak instrumen.

Pengumpulan data suhu: Ini diselesaikan oleh tester suhu multi-saluran TWC-2A yang dirancang dan diproduksi oleh perusahaan kami,dilengkapi dengan antarmuka komunikasi RS232 dan antarmuka perekaman data.

Kecepatan pemindaian suhu: 1 ~ 255 detik untuk semua saluran.

Rekaman data suhu: diisi secara otomatis oleh komputer, dikonfigurasi dengan perangkat lunak pengujian komputer.

Perangkat lunak dapat mengatur saluran suhu lingkungan, dan suhu lingkungan dapat dikurangi secara otomatis saat mengumpulkan data.

4Dilengkapi dengan perangkat lunak pengujian khusus:

Fungsi perangkat lunak: A. Berbagai modus kerja dapat diatur: modus terus menerus / modus on off / modus kontrol suhu otomatis

B. pengaturan kontrol aliran saat ini, saluran suhu lingkungan dapat diatur dan kenaikan suhu dapat secara otomatis mengurangi suhu lingkungan

C. Mencatat data secara otomatis dan menarik kurva: kurva suhu naik/tegangan/arus/turun tegangan (impedan) -waktu

5Sumber daya: AC220V, 60Hz, 15KVA

6Dilengkapi dengan komputer kontrol industri terintegrasi layar sentuh (Pennium 4/1.8G atau lebih tinggi CPU, memori 4G, solid state drive 64G, monitor LCD 15 inci),dipasang dengan sistem operasi XP Cina (atau Inggris) dan perangkat lunak pengolahan OFFICE.

7Kotak uji: Dilengkapi dengan kotak uji acrylic tahan angin sekitar 800 lebar * 400 tinggi * 400mm dalam, yang nyaman bagi pengguna untuk menguji.

Perlengkapan uji: buatan pengguna

Stasiun uji: Produk yang diuji dapat dihubungkan secara berurutan di beberapa stasiun, selama kapasitas output maksimum tidak melebihi.

8. Dimensi: Sekitar 800mm lebar × 800mm kedalaman × 1800mm tinggi, berat sekitar 450kg. Lemari dilengkapi dengan tugas berat rem rolling bergerak untuk pemasangan dan gerakan yang mudah.

9. Dilengkapi dengan fungsi perlindungan overload dan perlindungan overcurrent

Ketika peralatan berhenti, output arus dipotong secara otomatis.

Peralatan dapat bekerja terus menerus untuk waktu yang lama dan stabil dan dapat diandalkan

10Menginstal output kontrol elektronik dengan relay (NC NO COM).

11Tambahkan sensor kelembaban dan tampilan data pengumpulan komputer.

12Peralatan jaringan Wi-Fi: Data dapat terhubung ke jaringan Wi-Fi untuk menindaklanjuti proses di luar laboratorium.

7Kotak uji: Dilengkapi dengan kotak uji acrylic tahan angin sekitar 800 lebar * 350 tinggi * 400mm dalam, yang nyaman bagi pengguna untuk menguji.

Perlengkapan uji: buatan pengguna

Stasiun uji: Produk yang diuji dapat dihubungkan secara berurutan di beberapa stasiun, selama kapasitas output maksimum tidak melebihi.

8. Dimensi: Sekitar 800mm lebar × 800mm kedalaman × 1800mm tinggi, berat sekitar 450kg. Lemari dilengkapi dengan tugas berat rem rolling bergerak untuk pemasangan dan gerakan yang mudah.

9. Dilengkapi dengan fungsi perlindungan overload dan perlindungan overcurrent

Ketika peralatan berhenti, output arus dipotong secara otomatis.

Peralatan dapat bekerja terus menerus untuk waktu yang lama dan stabil dan dapat diandalkan
