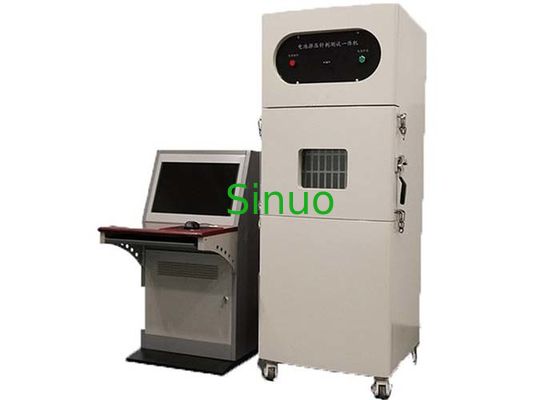

IEC 62133 Battery Crush And Nail Penetration Test Chamber 150KN Dengan Kontrol Komputer

IEC 62133 Battery Crush And Nail Penetration Test Chamber 150KN dengan kontrol komputer

Standar:

Sesuai dengan uji hancur AIS 038 di halaman no. 79 dari 106 kl. no. 3.2, Uji penetrasi kuku di halaman no. 101 dari 106 kl. no. 3.3.2 (a)

IEC62133-2012, IS0 12405-4:2018, dll.

Fitur:

1Perangkat lunak uji memiliki fungsi pengumpulan tegangan: sesuai dengan persyaratan uji baterai tunggal,sampai shell baterai pecah atau baterai mengalami sirkuit pendek (tegangan internal baterai menjadi 0V), perubahan tegangan baterai selama uji akan secara otomatis dikumpulkan. Ketika tegangan adalah nol, peralatan secara otomatis menghentikan uji.

2Menurut persyaratan uji baterai tenaga: sistem uji pertama dapat memeras ke 30% dari ukuran modul baterai (yaitu, deformasi).Atau mengatur nilai tekanan tertentu (seperti kekuatan ekstrusi adalah 20kN)Ketika uji ekstrusi mencapai nilai gaya yang ditetapkan dan waktu tekanan yang ditetapkan juga tercapai, peralatan menghentikan uji.

3Sampel dapat diuji sesuai dengan salah satu dari tiga kondisi tekanan, deformasi, dan tegangan.

4. Tiga mode uji dapat digunakan sebagai variabel kontrol untuk kombinasi kondisi apapun. Artinya, tiga atau dua kondisi uji dapat diatur pada saat yang sama.Perangkat akan menghentikan tes.

5. Sistem tes dapat menampilkan kecepatan selama tes. kecepatan tes yang diperlukan untuk tes juga dapat diatur dalam perangkat lunak komputer.

6. Sistem operasi komputer diproses di kotak dialog windows. Mode tabel dapat direncanakan sendiri. Data tes dicatat sepanjang proses. Ini memberikan penghematan,Fungsi perbandingan dan pelacakan.

7. motherboard kontrol tes khusus dapat merekam kekuatan, perpindahan dan tegangan pada saat yang sama. motherboard kontrol akan mengirim instruksi ke komputer secara real time,dan antarmuka kontrol akan merekam dan memantau gaya ekstrusi, suhu, tegangan, kecepatan dan deformasi secara real time.

8. Selama tes, fungsi tes dapat dikendalikan dengan mengumpulkan sinyal tegangan. Tegangan akan berubah selama tes baterai. Masukkan nilai tegangan yang ditentukan dalam sistem tes,dan sistem mengeluarkan sinyalUji ekstrusi dihentikan ketika nilai tegangan yang ditetapkan tercapai.

Parameter teknis:

Ukuran sel baterai pengguna	Ukuran maksimum (panjang x lebar x tinggi): 225*185*160mm, berat: 18kg-20kg
Ruang pengujian	1000×1000×1000mm (lebar, kedalaman dan tinggi)
Dimensi	1300×1400×2000mm (lebar, kedalaman dan tinggi, tergantung pada desain yang sebenarnya)
Struktur peralatan	Struktur tipe kotak
Pelabuhan pembuangan asap	Pelabuhan knalpot asap adalah 150mm diameter
Lubang uji	Sebuah lubang 50mm dibuka di setiap sisi
Metode kontrol	Kontrol komputer jarak jauh, jarak ≥10m
Metode penggerak	Penggerak silinder listrik
Jangkauan tekanan	1 ‰ 150 kN
Keakuratan tekanan	± 1% FS
Resolusi tekanan	0.01KN
Waktu menahan tekanan	≥100h dapat diatur
Kecepatan akupunktur menghancurkan	0.1-40mm/s (diatur)
Keakuratan kecepatan	0.1mm/s~5mm/s, akurasi ±0.05mm/s; 5mm/s~40mm/s, akurasi ±0.1mm/s
Resolusi kecepatan	≤ 0,01mm/s
Penghapusan	0 ¢ 400 mm
Keakuratan perpindahan	± 0,1 mm
Jarum baja	1) Spesifikasi: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Panjang: L=200mm 3) Bahan: Baja tahan karat 4) Sudut: 45°~60° 5) Jumlah: masing-masing 2
Arah jarum penekanan	Crush dan akupunktur dari atas ke bawah
Patah kepala	R75 * 750mm semi-silinder, mudah dibongkar.
Kepala menghancurkan datar	Dengan kepala hancur datar
Perlengkapan jarum
Tampilan kekuatan	Tampilan komputer
Resolusi sensor	1/10000
Konversi satuan	Kgf, N, kN
Sistem akuisisi suhu	Rentang akuisisi suhu 0 ̊+1000°C
	Resolusi suhu: 0,1°C
	Keakuratan pengukuran suhu: ±0,5°C
	Saluran akuisisi suhu: 2 saluran
	Frekuensi akuisisi suhu: 100ms
Sistem akuisisi tegangan	Jangkauan akuisisi tegangan: 0~100V
	Keakuratan akuisisi tegangan: ≤±0,5%FS
	Resolusi: 10mV
	Saluran akuisisi tegangan: 1 saluran
	Frekuensi pengambilan sampel tegangan: 100 ms
Panjang jalur pengambilan sampel	2m
Frekuensi akuisisi	≥50Hz
Kondisi batas	Tekanan, tegangan dan deformasi dapat diatur secara terpisah dan dipantau secara bersamaan.
Kekuatan	25KW
Sumber Daya	380V
Berat (sekitar)	800kg





Persyaratan Lingkungan:



1. pemutus sirkuit kebocoran daya utama: AC380 ((1±10%) V (50±0.5) Hz tiga fase empat-kawat + kawat tanah pelindung.

2. Kabel listrik: satu kabel lima inti (kabel empat inti + kawat proteksi tanah), sekitar 3 meter panjang (di luar kotak)

3Tempat pemasangan:

1 Lantai rata dan berventilasi baik;

2 Tidak ada getaran yang kuat di sekitar peralatan;

3 Tidak ada medan elektromagnetik yang kuat di sekitar peralatan;

4 Tidak ada bahan mudah terbakar, eksplosif, korosif dan debu di sekitar peralatan;

Hindari sinar matahari langsung atau suhu dan kelembaban tinggi.

6 Kapasitas beban tanah dari situs: tidak kurang dari 650kg/m2 (syarat: ukuran saluran di sekitar peralatan ≥ 600 mm; berat beban ≤ 500kg);

Ada ruang yang tepat untuk penggunaan dan pemeliharaan di sekitar peralatan:

8 Harus ada ruang di sekitar peralatan untuk setidaknya satu orang untuk melewati, yaitu ≥ 600mm;

9 Pintu peralatan harus memiliki ruang untuk dibuka dan ditutup secara normal dan tidak ada benda lain di depan pintu peralatan.

4Kondisi lingkungan: Suhu: 20°C±5°C; Kelembaban relatif: ≤85%RH; Tekanan atmosfer: 80kPa
