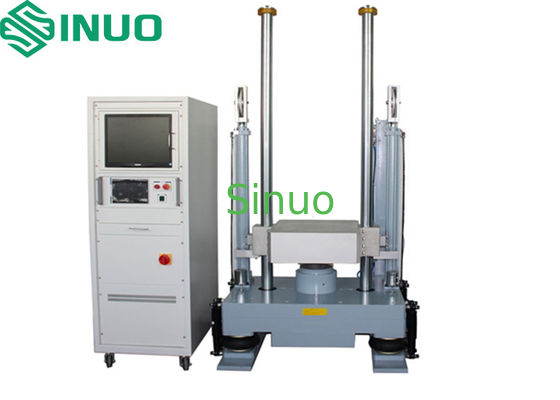

Sistem pengujian kejut vertikal hidrolik dengan generator gelombang setengah sinus

Sistem Uji Guncangan Vertikal Hidrolik dengan Generator Bentuk Gelombang Setengah-Sinus

ProdukInformasi:

Mesin ini terutama cocok untuk pengujian guncangan di bidang produk elektronik, dirgantara, kapal, industri militer, suku cadang otomotif, transportasi, dll. Dengan memilih generator bentuk gelombang yang berbeda, pengujian guncangan seperti gelombang setengah-sinus, gelombang gigi gergaji pasca-puncak atau gelombang persegi dapat dilakukan.

Peralatan memenuhi spesifikasi pengujian MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E, dll.

Persyaratan lingkungan:

1. Suhu di lokasi: 5℃~+28℃ (suhu rata-rata dalam 24 jam ≤28℃);

2. Kelembaban relatif: ≤85%RH;

3. Sumber udara: 0.5--0.8MPa

4. Kondisi catu daya: tiga fase lima kabel;

5. Rentang tegangan: AC380V;

6. Rentang fluktuasi frekuensi yang diizinkan: (50±0.5)Hz;

7. Resistansi pentanahan dari kabel pentanahan pelindung kurang dari 4Ω;

8. Pengguna diharuskan untuk mengkonfigurasi sakelar udara atau daya dengan kapasitas yang sesuai untuk peralatan di lokasi pemasangan, dan sakelar ini harus digunakan secara independen untuk peralatan ini.

Parameter Teknis:

Pengantar utama mesin guncangan:

1. Platform kerja: platform kerja paduan aluminium impor berkekuatan tinggi diadopsi.

2. Mekanisme pengangkatan: pengangkatan dan penurunan silinder hidrolik.

3. Kontrol tinggi pengangkatan: tinggi pengangkatan diukur oleh rakitan encoder fotolistrik yang dipasang pada dasar. Pengukuran encoder fotolistrik memiliki presisi tinggi, kemampuan anti-interferensi yang kuat, keandalan tinggi, dan memastikan pengulangan guncangan.

4. Sistem pengereman: pengereman gesekan kuat pengereman pneumatik fungsi pengereman guncangan anti-sekunder diadopsi untuk mencegah pantulan sekunder

5. Sistem penyangga: secara efektif mengurangi gaya guncangan dari pengujian guncangan di tanah, dan sistem penyangga diri dirancang, yang terdiri dari dasar, peredam, dan kantung udara.

Daftar konfigurasi utama:
