Penguji Keamanan Konektor Pengisian EV untuk Standar Eropa
| Resistance Range: | 1-5000Ω, dengan akurasi 1% | Thermistor Range: | 100-50.000Ω, dengan akurasi 2% |
| Insulation Voltage: | DC 100-1000V (Pengaturan Variabel) | Withstand Voltage: | AC 0-5KV / DC 0-6KV, dapat disesuaikan |
| Data Management: | Secara otomatis mengaitkan kode QR produk dengan hasil tes dan menghasilkan laporan | Functional Tests: | Kontinuitas, Sirkuit Pendek, Menyesalkan, Resistensi, Kunci Elektronik, Insulasi, dan Tahan Tes Tega |
| High Light: | Penguji konektor pengisian EV,Penguji keamanan standar Eropa,Penguji peralatan pengisian kendaraan |
||

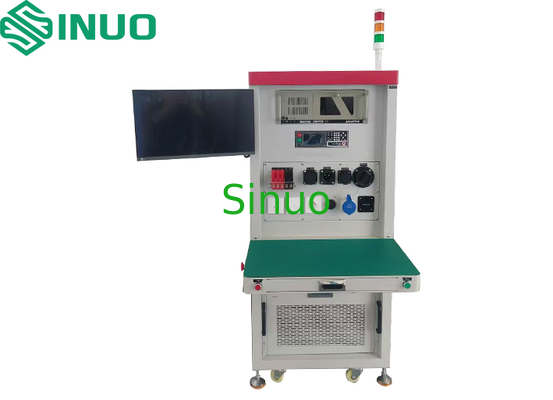

Sistem pengujian keselamatan komprehensif untuk konektor pengisian EV AC/DC standar Eropa
ProdukoLihat:
Sistem pengujian ini terutama memeriksa fungsi senjata AC dan DC yang memenuhi standar Cina, Eropa, dan Amerika.dan hasil tes disimpan secara otomatis ke laporan. Hasil lulus dapat dicetak. Semua fungsi diuji secara otomatis dalam satu pergi.
Sistem ini sangat efisien dan hemat tenaga kerja, sehingga cocok untuk inspeksi batch penuh di pabrik.
Isi tes:
- Uji setiap kabel untuk patah, kontinuitas, sirkuit pendek, dan urutan kabel yang salah.
- Uji resistensi kontinuitas jalur utama.
- Uji resistor internal (termasuk tombol tekan dalam keadaan ditekan dan tidak ditekan).
- Uji fungsi kunci elektronik.
- Uji isolasi antar kawat.
- Uji tegangan antar kawat.
- Uji kabel termokopel.
Parameter teknis:
- Input daya: Single-phase AC 220V/50Hz;
- Input pasokan udara: 0,6MPa;
- Sistem kontrol: PLC + komputer industri;
- Integrasi komputer dengan sistem MES (opsional, biaya tambahan);
- Data dimasukkan ke dalam komputer menggunakan scanner. Perangkat dilengkapi dengan scanner yang dapat memindai barcode pada produk yang sedang diuji. Sebelum pengujian, memindai barcode atau QR code pada produk.Setelah tes, barcode yang dipindai dapat dikaitkan dengan catatan uji, memungkinkan pelacakan data uji selanjutnya.
- Perangkat ini menggunakan input dan output PLC untuk memindai dan mendeteksi putus kawat, kontinuitas, sirkuit pendek, dan kesalahan keselarasan urutan kawat.PLC secara otomatis menentukan apakah tes memenuhi syarat setelah tes selesai.
- Rentang uji ketahanan bawaan: 1-5000Ω, dengan akurasi 1%.
- Atur nilai batas atas dan bawah untuk menentukan apakah resistor baik.
| Deteksi resistensi CC dan PE (dengan menekan tombol atau tidak) | Resistor senapan AC 16A | RC (tidak ditekan): 680Ω, RC (ditekan) RC+R4: 3.38kΩ | Keakuratan deteksi resistensi harus mencapai 1% sampai 2% |
| 32A resistor senapan AC | RC (tidak ditekan): 220Ω, RC (ditekan) RC+R4: 3.52kΩ | ||
| 63A AC pistol resistor | RC (tidak ditekan): 100Ω, RC (ditekan) RC+R4: 3.4kΩ |
- Jangkauan tes termistor: 100-50.000Ω, akurasi 2%.
- Tegangan drive: DC12V. output tegangan positif dan negatif tersedia untuk mengaktifkan atau memutuskan konektor.Pemantauan kontinuitas kontak switch tersedia untuk menentukan apakah perangkat baik atau buruk.
- Uji isolasi baris ke baris:
- Uji satu fase: L-N, L-E, dan E-N; uji tiga fase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, dan L1/L2/N/E-L3; uji DC: positif-negatif, positif-ground, dan negatif-ground.
- Parameter impedansi isolasi:
- Tegangan isolasi: DC 100-1000V (pengaturan variabel);
- Batas bawah: 1MΩ sampai 1GΩ (pengaturan variabel);
- Keakuratan: ± 5%;
- Nilai alarm resistensi isolasi yang dapat dikonfigurasi: Ketika resistensi jatuh di bawah nilai yang ditetapkan, sampel dianggap cacat.
- Uji tegangan tahan baris ke baris:
- Tes fase tunggal: L-N, L-E, E-N; tes tiga fase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
- Tes DC: positif-negatif, positif-ground, dan negatif-ground.
- Tahan parameter tes tegangan:
- Tegangan tahan: AC 0-5kV / DC 0-6kV, diatur;
- Batas arus kebocoran: AC 0,1mA-20mA, DC 0,01mA-5mA, disesuaikan;
- Keakuratan: ±1,5% + 3 digit;
- Tampilan: Tampilan digital menunjukkan tegangan arus;
- Pengaturan tegangan: otomatis dapat diprogram;
- Deteksi alarm: Ketika nilai arus kebocoran melebihi nilai yang ditetapkan, sampel dianggap cacat.
- Stasiun pengujian: Satu stasiun, menguji satu produk pada suatu waktu.
- Plug Senjata: Tersedia dengan pemasangan senapan AC/DC standar Cina, pemasangan senapan AC/DC standar Eropa, dan pemasangan senapan AC/DC standar Amerika.
- Tail Plate: Menggunakan perlengkapan penjepit khusus (clamp + pelat pelindung) yang disesuaikan dengan produk yang diuji.
- Ketinggian soket: Ketinggian dasar soket adalah sekitar 750-1000mm, dirancang secara ergonomis.
- Dimensi: W900mm x D800mm x H1800mm.
- Berat: sekitar 300kg.
Perangkat lunak komputer:
- Perangkat lunak ini mendukung Windows 7 dan Windows 10.
- Semua pengaturan parameter dapat diselesaikan melalui perangkat lunak.
- Hasil tes untuk setiap produk disimpan secara real time ke komputer untuk akses mudah, tinjauan, dan analisis ekspor.
- Sistem pengujian memiliki antarmuka komunikasi khusus untuk integrasi dengan sistem MES, yang memungkinkan data pengujian untuk diunggah ke database MES untuk manajemen pelanggan yang nyaman.
- Penyimpanan data: Setelah pengujian selesai, data pengujian disimpan secara real time.
- Ekspor data: Data uji dapat diekspor dalam format TXT atau Excel.
