Sistem Uji Tahan Air IEC 60529 IPX3 IPX4 Peralatan Uji Hujan Tabung Berosilasi
| Raining speed IPX3: | 4S/waktu (2 × 120 °) | Raining speed IPX4: | 12s/waktu (2 × 360 °) |
| Swing angle: | Max. ± 175 ° | Water flow rate: | ＞10L/mnt±5% |
| Test time: | 1-99999S | Pressure gauge: | 0~0,25MPa |
| Needle hole: | Φ0.4mm | Water flow: | Bisa diatur |
| High Light: | IPX3 IPX4 waterproof test system,oscillating tube rain test equipment,IEC 60529 water ingress tester |
||

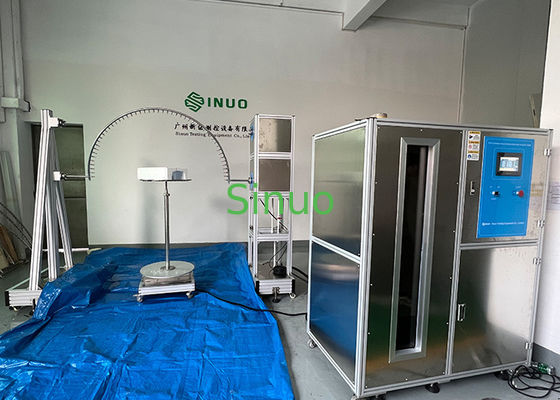

Sistem Uji Tahan Air IPX3 IPX4 IEC 60529 Sistem Uji Hujan Tabung Berosilasit
Kepatuhan Standar
Dirancang dan diproduksi sesuai dengan IEC60529:2013, sistem pengujian ini digunakan untuk mengevaluasi tingkat perlindungan tahan air IPX3 dan IPX4 dari produk listrik dan elektronik. Ini memastikan kepatuhan terhadap standar pengujian tahan air internasional untuk verifikasi keselamatan dan keandalan.
Aplikasi
Sistem uji tahan air tabung berosilasi IPX3~4 mensimulasikan kondisi hujan dan semprotan air untuk memeriksa ketahanan produk terhadap percikan dan semprotan air. Ini banyak diterapkan pada peralatan rumah tangga, produk pencahayaan, perangkat elektronik, komponen otomotif, dan peralatan listrik lainnya.
Komposisi Sistem
Perangkat Ayun Tabung Berosilasi: Menyediakan gerakan mengayun yang akurat untuk mensimulasikan paparan hujan.
Set Lengkap Tabung Berosilasi: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, dapat disesuaikan untuk berbagai ukuran sampel.
Meja Putar: Memutar sampel uji untuk memastikan paparan air yang seragam.
Kabinet Kontrol & Pasokan Air Cerdas: Termasuk tangki pasokan air, pompa, dan sistem kontrol.
Sistem Kontrol
Sistem pasokan air cerdas dikendalikan oleh PLC, konverter frekuensi, dan pengukur aliran, memastikan aliran air yang stabil dan presisi. Hal ini memungkinkan pengujian tahan air yang akurat dan berulang sesuai dengan standar IEC.
Fitur Utama
Sepenuhnya sesuai dengan standar tahan air IEC60529 IPX3/IPX4.
Berbagai macam tabung berosilasi untuk mengakomodasi berbagai ukuran produk.
Sistem kontrol yang dapat diprogram dengan PLC dan konverter frekuensi untuk pengaturan aliran yang akurat.
Sistem pasokan air cerdas dengan pemantauan waktu nyata dan kinerja yang stabil.
Struktur yang kuat memastikan hasil pengujian yang andal dan berulang.
Cocok untuk laboratorium R&D, pusat inspeksi kualitas, dan perusahaan manufaktur.
Parameter Teknis:
| No. | Item | Parameter |
| 1 | Pasokan air |
Laju aliran air＞10L/min±5% air bersih tanpa inklusi. Perangkat ini dilengkapi dengan unit filtrasi air bersih |
| 2 | Ukuran tabung berosilasi | Dilengkapi dengan tabung berosilasi R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, terbuat dari baja tahan karat |
| 3 | Lubang jarum | Φ0.4mm |
| 4 | Sudut yang disertakan dari dua lubang | IPX3:120°; IPX4:180° |
| 5 | Sudut ayun tabung berosilasi |
Maks. ±175° dapat diatur sebelumnya (Catatan: standar membutuhkan IPX3:120°; IPX4:360°, tetapi karena ada meja putar di bawah tabung berosilasi selama pengujian, jadi 360° tidak dapat dicapai selama pengujian aktual, jika tanpa meja putar, maka 360° dapat dicapai) |
| 6 | Kecepatan hujan |
IPX3:4s/waktu (2×120°); IPX4:12s/waktu (2×360°); |
| 7 | Aliran air |
Dapat diatur sesuai dengan ukuran osilasi dan jumlah lubang pin (0,07 L/minX per lubang)
|
| 8 | Waktu pengujian | 1-99999S dapat diatur sebelumnya |
| 9 | Pengukur tekanan | 0~0.25MPa |
| 10 | Meja putar | Diameter: Φ600mm, kecepatan rotasi: 1r/min, daya dukung: ≤50kgs |
| 11 | Persyaratan lokasi |
Ruangan uji tahan air IP khusus, tanah harus rata dengan pencahayaan. Sakelar kebocoran tahan air 10A (atau soket) yang digunakan untuk peralatan. Dengan fungsi masuk dan drainase yang baik. Pemasangan di tanah. |
| 12 | Kontrol listrik | PLC & layar sentuh |
| 13 | Catu daya untuk peralatan ini | Fase tunggal AC 220V, 60Hz, 2KW |
| 14 | Catu daya untuk sampel | Fase tunggal AC0~220V, 0~16A |
