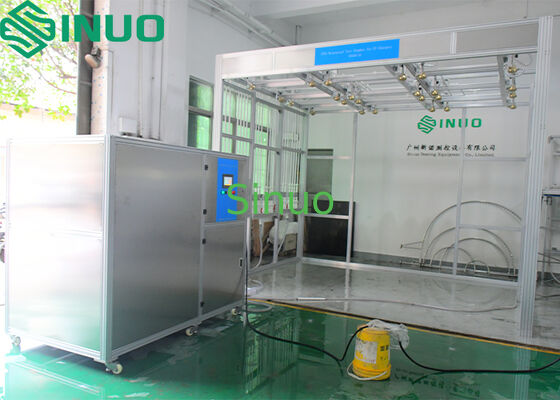

IEC60529:2013 Ruang Uji Waterproof IPX4 yang dapat diandalkan untuk Pengecas EV

MOQ:	1
harga:	Customized
Kemasan Standar:	Kasus kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	1 Set Per Bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SN448-3A

standar tes:

IEC60529-2013, uji hujan IPX4

Laju Aliran:

10 L/mnt ±5% per nosel

Durasi tes:

0,01 detik – 99,9 menit

Jarak Curah Hujan:

0,3–0,5 m

Arah semprotan:

Dapat disesuaikan secara manual

Pemasangan Nosel:

Disusun di bagian atas ruang curah hujan

Menyoroti:

IPX4 Ruang Uji Waterproof

Peralatan pengujian tahan air IEC60529

Penguji masuknya air ke pengisi daya EV

Deskripsi Produk

IEC60529:2013 Ruang Uji Waterproof IPX4 yang dapat diandalkan untuk Pengecas EV

Informasi produk:

Sistem uji Waterproof yang sepenuhnya otomatis ini dirancang dan diproduksi sesuai dengan:

1.IEC60529:2013 Tingkat perlindungan yang disediakan oleh kandang (Kode IP)️IPX4

2.Pelanggan️s persyaratan khusus untuk pengisian jalur uji hujan tumpukan (jenis sampel, bahan, dimensi maksimum, berat maksimum, dll.)

Ini digunakan untuk mengevaluasi kinerja tahan air stasiun pengisian (pintu, penutup, dan antarmuka penyegelan) terhadap masuknya hujan, memverifikasi kepatuhan mereka terhadap standar perlindungan IPX4.

Sistem ini mengadopsi kontrol pusat cerdas berbasis PLC, dengan operasi layar sentuh dan pengaturan parameter.5) diatur dalam tata letak matriks, dengan sudut semprotan yang dapat diatur, memungkinkan pengujian kedap air pada permukaan atas stasiun pengisian berbagai spesifikasi.Peralatan ini adalah pilihan yang ideal untuk organisasi pengujian pihak ketiga dan laboratorium pabrik.

Prinsip pengujian:

Selama uji hujan, panel kontrol mengirimkan sinyal untuk memulai sistem. pompa air menarik air dari tangki air ke sistem semprot pipa. setelah aliran dan penyesuaian tekanan,sistem menghasilkan curah hujan yang diperlukan (setiap nozelAir disemprotkan ke permukaan sampel melalui nozzles standar IPX4 dengan sudut yang dapat diatur.

Struktur Komposisi:

Ruang uji hujan (dibuat oleh pengguna)	1.Dibangun oleh pengguna, termasuk tangki air, fasilitas drainase dan sistem sirkulasi air. 2.Sisi depan terbuka untuk memungkinkan forklift untuk menempatkan tumpukan pengisian. 3.Lantai dilengkapi saluran drainase.
Kabinet Kontrol	1.PLC-dikendalikan dengan layar sentuh 7 "warna. 2.Pemantauan aliran secara real-time melalui flowmeter elektronik; durasi semprot dan laju aliran disesuaikan pada layar sentuh. 3.TDiaKabinet kontrol akan dihubungkan ke tangki air yang dibangun pengguna sendiri, memasok air ke semua 24 sprinkler, memungkinkan pengujian semprotan terus menerus melalui sistem daur ulang air pengguna sendiri.
Mekanisme Penyemprotan	1.Termasuk katup gerbang & solenoid, pipa utama/cabang, frame pendukung, dan sprinkler IPX4 yang dapat disesuaikan. 2.Seperti yang ditunjukkan Di bawah, empat tiang vertikal dipasang di sudut, dengan profil aluminium di atas untuk mengatur nozel semprot. 3.Struktur profil aluminium dapat dirujuk dalamgambar di bawah ini,dan dimensi akhir akan dirancang sesuai dengan ukuran pengguna️s rAda ruang uji.. 4.Semua sprinkler dipasang di atas hujan tes ruang melalui profil aluminium, dirancang sesuai dengan IEC 60529, Gambar 5, dengan tutup kuningan. 5.Sprinkler lAyout:6 baris ×4 kolom (fatau tata letak rinci, silakan lihat gambar berikut). 6.Sebuah pipa utama memasok air ke 24 nozel semprot melalui enam pipa cabang, dengan empat nozel pada setiap cabang.
Perangkat Perlindungan Keamanan	Memastikan operasi sistem yang dapat diandalkan dan aman

Parameter teknis:

Tidak, tidak.	Artikel	parameter
1	Sumber Daya	AC380V 50Hz, 15 kW, dengan saklar udara perlindungan kebocoran Dditentukan sesuai dengan kondisi daya lokal yang umum.
2	Ukuran Sampel	Standar: 900×900×2400 mm
3	Standar pengujian	IEC60529-2013, tes hujan IPX4
4	Parameter Nozzle	Diameter luar:Ф102 mm Diameter tutup bola: SФ75.5 mm Lubang tengah: 1 Dua cincin dalam: 24 lubang, 30°jarak Empat cincin luar: 96 lubang, 15°jarak Total lubang: 121 Diameter lubang:Ф0.5 mm Bahan: Kuningan
5	Tingkat Aliran	10 L/menit±5% per nozel, dipantau dengan flowmeter,tTotal aliran dapat diatur langsung melalui layar sentuh.
6	Jarak curah hujan	Jarak minimum dari muncung ke sampel: 0.3️0.5 m (per standar).
7	Arah Semprot	Sudut muncung diatur secara manual agar sesuai dengan permukaan sampel untuk pengujian.
8	Pemasangan Nozzle	Nozzles diatur di atas ruang hujan, miring 45°ke bawah (diatur),6 baris×4kolom.
9	Pengukur Tekanan	0️1 MPa, dapat ditampilkan.
10	Durasi Uji	0.01 s️99.9 menit, dapat diprogram.
11	Sistem Pasokan Air	1.Air penyemprotan yang disediakan dari air Tangki melalui pompa bermerek. 2.Air yang disemprotkan dikumpulkan dan didaur ulang melalui sistem sirkulasi air (sistem sirkulasi air dibangun oleh pengguna).
12	Sistem kontrol	Mitsubishi PLC, antarmuka layar sentuh, tampilan flowmeter. Durasi uji dan total aliran air dapat diatur dan dipantau melalui layar sentuh. Mode operasi manual dan otomatis tersedia.
13	Catatan Kebocoran	Pemeriksaan manual
14	Pengolahan Sampel	Sampel dimuat/dimuat melalui forklift.
15	Perlindungan Keamanan	Perlindungan urutan fase, perlindungan kebocoran, perlindungan sirkuit pendek, perlindungan operasi abnormal.

Tinjauan Prosedur Uji:

1.Atur durasi uji melalui layar sentuh sesuai dengan model tumpukan pengisian.

2.Muat tumpukan pengisian ke dalam ruang menggunakan forklift ke posisi berhenti.

3.Mulai program uji jarak jauh; sistem melakukan uji hujan otomatis.

4.Hentikan penyemprotan setelah selesai dan keluarkan sampel.

5.Mengevaluasi hasil dan menentukan lulus / gagal berdasarkan data yang tercatat.

Komponen utama & Daftar merek:

Tidak, tidak.	komponen	Merek/Asal	Satuan	Qty	Pengamatan
1	Layar sentuh	Weintek	pc	1
2	Pengontrol PLC	Mitsubishi	set	1
3	Pompa air	Nanfang	pc	2	1 bekerja, 1 siap pakai
4	Sumber Daya	Meanwell (Taiwan)	pc	1
5	Intermediate Relay	Omron	set	1
6	Pemecah Sirkuit	Chint	pc	1
7	Flowmeter	Cina	pc	1
8	Proximity Switch	Yangming (Taiwan)	pc	1
9	Katup Solenoid	Serangan udara.	pc	6
10	Perangkat perlindungan fase	Omron	set	1
11	Bagian Mekanis	Sinuo	set	1
12	Perangkat lunak	Sinuo	set	1
13	Sprinkler	Sinuo	set	24
