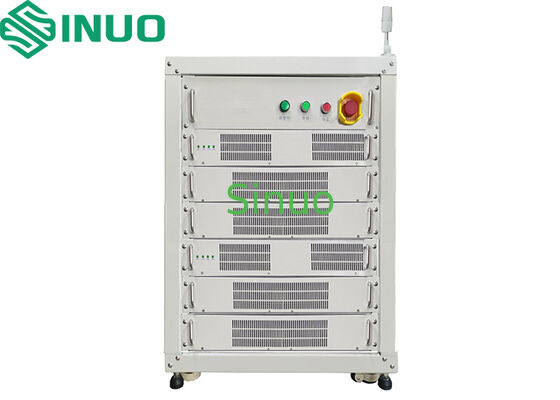

EN60950 Peralatan Pengujian Paket Baterai Presisi Tinggi Regeneratif

MOQ:	1
harga:	dapat dinegosiasikan
Kemasan Standar:	Paket Ekspor Standar
Periode pengiriman:	30 HARI
Cara Pembayaran:	T/T
Kapasitas pasokan:	10 Set Per Bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate(Cost Additional)

Nomor model

SN552CTS-60V300A-2CH

Saluran Utama:

2 saluran

Mode Pengoperasian:

Pengisian dan Pengosongan

Maks Saat Ini:

±300A

Min Saat Ini:

±1200mA

Kisaran Tegangan Pengisian:

0V-60V

Kisaran Tegangan Pengosongan:

8V-60V

Menyoroti:

Peralatan pengujian baterai EN60950

Penguji paket baterai presisi tinggi

peralatan pengujian baterai regeneratif

Deskripsi Produk

EN60950 Peralatan pengujian paket baterai regeneratif presisi tinggi

Gambaran Umum Peralatan

Peralatan pengujian paket baterai regeneratif presisi tinggi dapat melakukan pengujian pada berbagai indikator kinerja baterai lithium-ion seperti kapasitas, keadaan muatan, overcharge,dan over-dischargePerangkat ini ditandai dengan daya tinggi, efisiensi, presisi, dan kinerja.dan biaya operasi.

Arsitektur Sistem

Peralatan ini terutama terdiri dari komputer host, komputer tengah, modul DC / AC, modul DC / DC, komputer bawah, dan sistem akuisisi dan pemrosesan data.Hal ini dapat mengumpulkan informasi secara real time seperti teganganSistem ini secara opsional mendukung pengumpulan data suhu baterai, dan data yang dikumpulkan disimpan dalam basis data yang dirancang khusus,menyediakan berbagai statistik data, analisis, dan fungsi pembuatan laporan.

Gambar 1 Diagram arsitektur sistem

Fungsi utama sistem:

1.Pengujian siklus hidup baterai

2.Pengujian kapasitas baterai

3.Pengujian resistensi internal DC

4.Pengujian karakteristik muatan/pengurangan

5.Pengujian retensi muatan

6.Pengujian efisiensi pengisian/pengurangan

7.Pengujian debit dalam / debit tegangan konstan

8.Pengujian toleransi overcharge dan overdischarge

9.Pengujian karakteristik suhu

Sistem Fitur Utama:

1.Teknologi umpan balik energi regeneratif untuk efisiensi energi tinggi dan produksi panas minimal, secara signifikan menurunkan konsumsi daya dan biaya operasi.

2.Teknologi keseimbangan tiga fase (tanpa garis netral), mengurangi beban jaringan.

3.Fitur soft-start untuk mengurangi dampak pada jaringan listrik selama startup.

4.Keakuratan perangkat melebihi 0,05%, dengan waktu pencatatan data hingga 1000 ms per siklus, dan stabilitas tinggi.

5.Saluran independen yang memungkinkan pengaturan pengisian/pengeluaran yang independen untuk setiap saluran.

6.Kompleks fitur input/output dan perlindungan seperti perlindungan koneksi terbalik, perlindungan pemulihan daya mati, dan perlindungan kontak yang buruk.

7.Tidak ada arus dampak pada channel startup, transisi mulus antara arus konstan dan tegangan konstan, tanpa lonjakan arus.

8.Integrasi jaringan multi-layer untuk kontrol terpusat melalui satu PC, mendukung lebih dari 1000 saluran; sistem besar juga mendukung pemantauan jarak jauh.

9.Saluran dapat secara bebas sejajar sesuai kebutuhan untuk memperluas fungsionalitas.

10.Desain modular untuk perawatan yang mudah.

11.Kabel output cepat untuk pemasangan dan pemeliharaan yang mudah.

12.Perlengkapan penjepit jarum berlapis emas mengurangi pemanasan dan memfasilitasi pengisian/pengurangan baterai dengan mudah.

13.Desain sirkuit digital berdasarkan prosesor DSP berkecepatan tinggi untuk kontrol dan pemrosesan sistem.

14.Menggunakan teknologi rectifikasi sinkron untuk efisiensi energi yang lebih baik dan ukuran perangkat keras yang lebih kecil.

15.Dengan sumber daya perangkat eksternal yang kaya dan kemampuan pemrosesan digital berkecepatan tinggi untuk memenuhi persyaratan pemrosesan data dan kontrol sistem.

16.Langsung mengirim variabel kontrol melalui port I/O ke DSP untuk diproses.

17.Perangkat keras sistem dirancang untuk kesederhanaan dan keandalan.

18.Desain modular memudahkan peningkatan dan pemeliharaan sistem.

Deskripsi fungsi perangkat lunak

1.Perangkat ini terutama digunakan untuk pengujian muatan/pengurangan baterai dan tes karakteristik baterai terkait, dengan saluran uji yang sepenuhnya independen.pengguna dapat memprogram arus dan tegangan apa pun dalam kisaran untuk pengisian/pengurangan bateraiData uji dapat dilacak dengan mengikat informasi produk melalui barcode dan dipantau secara real time selama pengisian/pengurangan.

2.Perlindungan keamanan: Perangkat ini memiliki perlindungan koneksi terbalik, deteksi anomali jalur pengambilan sampel tegangan, dan perlindungan anomali jalur pengujian arus.Saluran tidak bisa keluar atau masuk arusPerangkat ini juga akan menghentikan pengujian ketika jalur pengambilan sampel tegangan terputus atau jalur arus tidak terhubung dengan baik.perlindungan tegangan tinggi, dan perlindungan terhadap suhu tinggi untuk pengujian yang aman.

3.Aliran Kerja Proses: Variabel kustom dapat diprogram untuk menerapkan beberapa skenario uji, dengan dukungan untuk siklus bersarang multi-lapisan.

4.Saluran independen: Setiap saluran memiliki sumber arus konstan dan tegangan konstan yang dapat diprogram secara independen, dengan kemampuan untuk mengatur langkah-langkah proses pengujian secara independen.

5.Interrupt Continuation: Dalam kasus kegagalan listrik, gangguan komunikasi, atau kelainan lainnya, tes akan secara otomatis dilanjutkan dari langkah terakhir yang disimpan ketika kondisi dipulihkan.

6.Perlindungan dan Operasi Offline: Ketika komunikasi antara host dan komputer bagian bawah terganggu, sistem akan memasuki mode operasi offline.Perangkat akan berhenti sementara ketika komputer bawah kehilangan daya dan melanjutkan pengujian setelah masalah diselesaikan.

7.Deteksi Anomali: Sistem dapat secara akurat menangkap perubahan tegangan dan arus.perangkat dapat secara otomatis mengeluarkan peringatan dan menghentikan pengujian.

8.Pelacakan log: Sistem ini mencakup fungsi log yang mencatat operasi, anomali, dan rincian lainnya selama proses pengujian untuk pelacakan dan pemecahan masalah.

9.Perangkat dan Antarmuka Komputer: Perangkat menggunakan antarmuka Ethernet RJ-45 untuk akuisisi data jarak jauh yang stabil dan real-time melalui jaringan kantor,memungkinkan pemantauan operasi sistem host secara real time.

10.Data Logging and Processing: Saluran utama dapat secara opsional mendukung saluran suhu atau tegangan untuk memantau suhu atau tegangan baterai secara real time.termasuk tegangan total, total arus, kapasitas total, dan saluran suhu bantu.

11.Analisis dan Pemrosesan kurva: Sistem ini memiliki kemampuan analisis kurva yang kuat, memungkinkan pengguna untuk secara bebas memilih set data yang diinginkan untuk kurva (seperti tegangan, arus, kapasitas-waktu,tegangan kapasitasKurva dapat diperbesar, dipindahkan, dan dibandingkan dengan berbagai cara, dan beberapa file data dapat dibandingkan.

Pengaturan Langkah Dasar

Tidak, tidak.	Fungsi Dasar	Fungsi Pengantar
1	Fungsi pengisian	1.Pengisian arus konstan Saluran ini mengeluarkan arus konstan. output arus menggunakan soft-start teknologi, menghindari setiap arus lonjakan. 2.Pengisian Tegangan Konstan Saluran output tegangan konstan, tanpa batasan pada arus output (arus output dibatasi oleh nilai arus maksimum dari model nominal perangkat,dikendalikan oleh baterai). 3.Pengisian arus konstan-tekanan konstan dalam mode terus menerus Kedua tegangan dan arus dibatasi secara bersamaan, dengan perangkat keras secara otomatis beralih antara dua mode.tanpa ada lonjakan arus, berkat perangkat keras soft-start. 4.Pengisian Daya Konstan Saluran ini beroperasi dalam mode pengisian daya konstan, di mana arus disesuaikan secara real-time berdasarkan tegangan port baterai. 5.Pengisian Resistensi Konstan Saluran ini beroperasi dalam mode pengisian daya resistansi konstan, di mana arus disesuaikan secara real-time berdasarkan tegangan port baterai.
2	Fungsi Pembebasan	1.Pengeluaran arus konstan Saluran ini mengalir dengan arus konstan. Kontrol arus menggunakan teknologi soft-start, menghindari gelombang arus. 2.Pengeluaran Tegangan Konstan Saluran output tegangan konstan, tanpa batasan pada arus output (arus output dibatasi oleh nilai arus maksimum dari model nominal perangkat,dikendalikan oleh baterai). 3.Pengeluaran arus konstan-tekanan konstan dalam modus terus menerus Kedua tegangan dan arus dibatasi secara bersamaan, dengan perangkat keras secara otomatis beralih antara keduanya.Transisi dari arus konstan ke tegangan konstan adalah mulus tanpa lonjakan arus, berkat perangkat keras soft-start. 4.Pengeluaran Daya Konstan Saluran ini beroperasi dalam mode debit daya konstan, di mana arus disesuaikan secara real-time berdasarkan tegangan port baterai. 5.Pengeluaran Resistensi Konstan Saluran ini beroperasi dalam mode pelepasan resistansi konstan, di mana arus disesuaikan secara real-time berdasarkan tegangan port baterai.
3	Mode Siapkan	Sirkuit saat ini sedang terputus, tapi pengumpulan data terus tanpa gangguan.
4	Resistensi internal DC muatan/pengurangan	Proses pengujian resistensi internal DC dapat ditentukan secara khusus, memberikan dasar yang dapat diandalkan untuk pengelompokan sel baterai.
5	Siklus	Langkah-langkah uji dapat diputar berdasarkan kebutuhan aktual, dengan dukungan untuk siklus bersarang multi-lapisan (hingga 10 lapisan).
6	Stop Mode	Saluran benar-benar terputus, sirkuit baterai benar-benar terputus dari perangkat.

Keuntungan Peralatan

1.Efisiensi umpan balik energi yang tinggi, dengan efisiensi hingga 85% selama pengisian dan pengurangan.

2.Keakuratan output tinggi, dengan arus drift minimal dan stabilitas tinggi, berkat unit ADC 24-bit.

3.Fitur perlindungan keselamatan, termasuk pemantauan tegangan dan arus secara real time.

4.Perlindungan koneksi belakang baterai memastikan keamanan selama pengujian.

5.Transisi mulus dari arus konstan ke tegangan konstan, mencegah kerusakan baterai.

6.Fungsi soft-start untuk semua langkah pengisian/pengurangan untuk menghindari lonjakan arus.

7.Tes resistensi internal DC presisi tinggi, memastikan pencocokan sel yang andal.

Parameter teknis

Tidak, tidak.	Artikel		Spesifikasi
1	Model		SN552CTS-60V300A-2CH
2	Saluran Utama		2 saluran
3	Mode Operasi Saluran		Bebas sepenuhnya
4	Mode Operasi Saluran Utama		Pengisian: CC, CV, CCCV (transisi lancar tanpa dampak) Pembuangan: CC, CP, CV lainnya: Siap, berhenti.
	Kondisi Penutupan Uji Saluran Utama		Waktu, tegangan, arus, kapasitas, dll.
5	Tegangan saluran utama	Jangkauan Tegangan Pengisian	0V-60V
		Jangkauan Tegangan Pelepasan	8V-60V
		Keakuratan	±(0.05%RD+0.05%FS)
		Resolusi	0.1mV
	Saluran Utama Saat ini	Maksimal	±300A
		Min	±1200mA
		Keakuratan	±(0.05%RD+0.05%FS)
		Resolusi	0.1mA
		Waktu Tanggapan Mulai Saat Ini	≤20ms
		Waktu Peralihan Saat Ini	≤ 40ms
	Waktu	Resolusi	1000 mS
	Kekuatan	Output	Maksimum output terus menerus per saluran:18000W
		Stabilitas	± 0,1% FS
	Efisiensi	Maksimal Efisiensi Pengisian	85%
		Efisiensi Pelepasan Maksimal	85%
	Umpan balik kisi	Distorsi Harmonik	≤ 3%
		Faktor Daya	≥ 0.99
	Fungsi pemotongan saluran bantu		Sistem ini memungkinkan pengaturan kondisi di mana langkah saluran utama akan berhenti atau beralih ketika sinyal saluran bantu mencapai nilai yang ditentukan.
6	Komunikasi		Antarmuka Ethernet RJ-45 untuk transmisi data yang stabil dan real-time
7	Program Kontrol		Mendukung perlindungan data power-off, memungkinkan kelanjutan uji setelah kegagalan listrik yang tidak terduga, pemutusan manual, atau dari file data yang disimpan.
			Batas keamanan dapat dikonfigurasi, termasuk batas tegangan bawah dan atas, batas arus bawah dan atas, dan perlindungan tren tegangan / arus. Perlindungan dapat diatur untuk setiap langkah individu.
			Parameter seperti batas tegangan atas/bawah dan batas suhu atas/bawah dapat dikonfigurasi untuk saluran bantu.
			Siklus maksimum	9999
			Lapisan bersarang	sampai 10
			Format waktu	h / min / s
			Pencatatan data	≥ 1000ms
8	Tampilan data	Daftar Siklus	Jumlah siklus, kapasitas pengisian/pengeluaran, energi, tegangan rata-rata
		Daftar Proses	Nomor proses, mode, waktu, kapasitas, energi, tegangan akhir/arus
		Daftar rinci	jumlah catatan, waktu sistem, waktu kumulatif, tegangan, arus, daya, energi
9	Tanggal Ekspor		Data yang dapat diekspor ke file Excel dan grafik; memberikan laporan efisiensi, kurva muatan/pengurangan, karakteristik tegangan/waktu arus, dll.
10	Jenis kurva		sumbu X: total waktu, kapasitas, jumlah siklus, dll.
			Kau...aXIS:Total tegangan, arus, kapasitas, suhu sel, kapasitas muatan/pengurangan, tegangan sel, dll.
11	Perangkat lunak Perlindungan		over-/under-voltage, over-/under-current, over-temp, power loss recovery, fluktuasi arus yang tidak normal, dll.
	Perangkat keras Perlindungan		polaritas terbalik, overcurrent, overvoltage.
	Alarm		Saklar pemotongan darurat, penutupan otomatis, koneksi / pemutusan beban otomatis.
12	Garis output		Koneksi empat kabel (garis arus dan tegangan terpisah).
13	Pendinginan		Pendinginan pendinginan udara.
14	Tingkat Keamanan		Sesuai dengan EN60950 dan GB4943.
	Kebisingan		Diuji sesuai dengan metode yang ditentukan dalamIEC 62040-3. Tingkat kebisingan kurang dari75 dBA. Pengukur tingkat suara yang digunakan harus sesuai denganPersyaratan tipe I dari IEC 804, dengan akurasi lebih baik dari ± 0,5 dB.
	Tingkat perlindungan		IP22
15	Kemampuan pemeliharaan		Desain modular; suku cadang yang bisa diganti; pemeliharaan gratis selama masa garansi.
16	Peningkatan Perangkat Lunak		Upgrade perangkat lunak gratis seumur hidup (sampai ketidakcocokan perangkat keras).
17	Tingkat Kegagalan		≤ 1%
18	Penampilan warna		Ice Grey GY09; Lemari: Mesin Alat Grey GY10 (Warna yang disesuaikan tersedia atas permintaan)
19	Arah Pemeliharaan		Akses depan dan belakang
20	Warna		Unit utama: Ice Gray GY09 Kabinet: Mesin Alat Gray GY10 (Kustomisasi)
21	Lingkungan	Sumber Dayay	380VAC ± 10%, tiga fase lima kawat, 50Hz ± 5%
		Kekuatan nominal	40kW
		Suhu Lingkungan	-20°C ~ 40°C
		Kelembaban	10%~90% RH, tidak kondensasi
		lainnya	Hindari kelembaban, getaran, dan debu; tidak untuk lingkungan eksplosif atau uap
22	Catatan Keamanan	1.Memastikan pengantar peralatan yang tepat. 2.Jaga area di sekitar peralatan bersih dan bersih. 3.Jangan membuka panel internal saat beroperasi. 4.Pastikan saluran uji tidak aktif sebelum menghubungkan atau mengeluarkan baterai. Dalam keadaan darurat, tekan saklar berhenti darurat sebelum operasi lainnya.

Antarmuka Kontrol Utama

Interface Pengeditan Aliran Proses

EN60950 Peralatan Pengujian Paket Baterai Presisi Tinggi Regeneratif 2

Antarmuka Penayangan Data Komputer Host

EN60950 Peralatan Pengujian Paket Baterai Presisi Tinggi Regeneratif 3

Daftar komponen

Tidak, tidak.	komponen	Produsen	Asal usul
1	MCU	ST / TI	Italia / Prancis / Amerika Serikat
2	Penggemar	Delta / Chint	Cina
3	Fuse	Littlefuse / Bussmann	Amerika Serikat
4	IC	TI / ON	Amerika Serikat
5	IGBT	Infineon	Amerika Serikat
6	Resistor Pengambilan Sampel	ISABELLENHÜTTE	Jerman
7	AD	TI	Amerika Serikat
8	DA	ADI	Amerika Serikat
9	Relay	OMRON	Jepang
10	Pemutus/kontaktor	CHINT / Delixi	Cina
11	Pasokan daya dua arah	TuWei / Lorentz	Cina
12	Probe	Kangxinda / Yingzhibao	Cina

Aksesoris Opsional

Tidak, tidak.	Artikel	Jangkauan / Keakuratan		Jumlah	Pengamatan
1	Saluran suhu bantu	Model Probe Suhu	NTC(R25=10KΩ±1% B25/50 = 3950 ± 1%)	Sesuai kebutuhan	Disediakan pada saat pengiriman
		Keakuratan Probe Suhu	Jangkauan: -40°C sampai 150°C Keakuratan: ± 1°C
2	Komputer	CPU: Intel 10th Gen i5 (6 core atau lebih tinggi) Memori: 16GB DDR4 Penyimpanan: 500GB SSD Tampilan: ≥ 23,8 inci		Sesuai kebutuhan	Disediakan pada saat pengiriman
