Sistem pengujian tahan air IPX1-IPX8 lengkap untuk kepatuhan IEC 60529

MOQ:	1
Harga:	Customized
Kemasan Standar:	kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T, Western Union
Kapasitas pasokan:	10 Set Per Bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SN4418

Standar Terapan:

IEC 60529

Gelar IP:

IPX1~IPX8

Metode Pengendalian:

program PLC

Tampilan perangkat:

Layar Sentuh

Daerah tetes:

1000×1000mm

Tabung berosilasi:

R200~R1600mm

Tangki IPX7:

Baja tahan karat, 500L

tangki IPX8:

Diameternya 0,6m

Menyoroti:

Sistem pengujian IPX1-IPX8 lengkap

IEC 60529 Sistem pengujian tahan air

Sistem pengujian tahan air

Deskripsi Produk

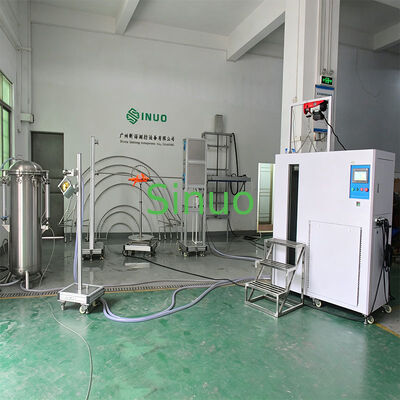

Sistem Pengujian Tahan Air IPX1-IPX8 Lengkap untuk Kepatuhan IEC 60529

Satu Sistem Terintegrasi Mencakup Semua Tes Tahan Air IPX1-IPX8.

Sistem pengujian kedap air IPX1~8 yang komprehensif ini sesuai dengan standar IEC 60529:2013 dan memenuhi persyaratan IEC60335-1 pasal 15. Sistem terintegrasi menyediakan kemampuan pengujian lengkap untuk semua peringkat kedap air IP.

Ikhtisar Komponen Sistem

TIDAK.	Nama Komponen	Kode IP	Spesifikasi
1	Alat Uji Tetesan Hujan Vertikal	IPX1~2	Area tetesan: 1000mm*1000mm
2	Alat Uji Tabung Berosilasi	IPX3~4	Jari-jari beberapa tabung: R200mm hingga R1600mm
3	Semprotan Nosel	IPX3~4	Pengoperasian manual untuk area yang sulit dijangkau
4	Nosel Selang	IPX5~6	Pengujian jet air bertekanan tinggi
5	Ruang Perendaman & Sistem Kontrol Terintegrasi	IPX7	Ukuran ruangan: 650mm600mm1500mm
6	Tangki Perendaman Dalam	IPX8	Bejana tekan: φ600*1000mm
7	Meja putar	Aksesori	φ600mm, daya dukung 150kg

1. Alat Uji Tetesan Hujan Vertikal (IPX1~2)

Perangkat uji ini memverifikasi perlindungan terhadap tetesan air yang jatuh secara vertikal, dirancang sesuai dengan standar IEC60529 IPX1 dan IPX2.

Fitur Utama:

Ketinggian kotak tetesan yang dikendalikan motor
Filter halus baja tahan karat untuk penyaringan kotoran
Sistem udara terkompresi untuk mencegah penyumbatan jarum
Nozel jarum medis baja tahan karat
Penggantian nosel tanpa alat

Parameter	Spesifikasi
Aplikasi	IPX1, pengujian IPX2
Daerah Hujan	1000mm × 1000mm
Bahan Tangki	Baja tahan karat
Bukaan Menetes	￠0,4mm
Jarak Lubang	20mm
Aliran Curah Hujan	1 mm/menit, 3 mm/menit, parameter yang ditetapkan pengguna (kesalahan ± 0,5 mm/menit)
Ketinggian Tetesan Air	200mm (dikontrol secara otomatis)
Waktu Tes	Minimum 10 menit (dapat dikonfigurasi pengguna)
Bahan Tubuh	Paduan aluminium industri
Dimensi (L×D×T)	1100×1200×2800mm

2. Alat Uji Tabung Berosilasi (IPX3~4)

Dirancang untuk pengujian IPX3 dan IPX4 dengan kontrol sudut yang presisi dan konfigurasi beberapa tabung.

Parameter	Spesifikasi
Persediaan air	＞10L/mnt±5% air bersih yang disaring
Tabung Berosilasi	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (baja tahan karat)
Lubang Jarum	Φ0,4 mm
Termasuk Sudut	IPX3: 120°; IPX4: 180°
Sudut Ayun	Maksimum ±175° (dapat diatur sebelumnya)
Kecepatan Ayunan	IPX3: 4dtk/waktu (2×120°); IPX4: 12 detik/waktu (2×360°)
Aliran Air	0,07 L/mnt per lubang (dapat dikonfigurasi)
Waktu Pengujian	0,01 detik ~ 99 jam 59 menit (dapat diatur)
Alat pengukur tekanan	0~0,25MPa

3. Nozel Semprot (IPX3~4)

Nosel semprot genggam untuk pengujian manual pada area penutup yang tidak dapat diakses oleh tabung berosilasi.

Parameter	Spesifikasi
Persediaan air	50～150kpa air bersih
Diameter Nosel	Eksternal: Ф102mm; Bulat: SФ75.5mm
Konfigurasi Lubang	Total 121 lubang: 1 lubang tengah, 24 lubang dalam (30°), 96 lubang luar (15°)
Diameter Lubang	Ф0,5mm
Bahan	Kuningan
Aliran Air	10L/mnt±5% (dapat disesuaikan dengan pengukur aliran)
Membingungkan	Dapat dilepas untuk pengujian IPX4

4. Nosel Selang (IPX5~6)

Peralatan pengujian jet air bertekanan tinggi untuk sertifikasi IPX5 dan IPX6.

Parameter	Spesifikasi IPX5	Spesifikasi IPX6
Persediaan air	＞12,5L/mnt±5% air bersih	＞100L/mnt±5% air bersih
Diameter Nosel	Ф6.3mm	Ф12.5mm
Aliran Air	12,5±0,625L/menit	100±5 L/menit
Jarak ke Kandang	2,5~3m	2,5~3m
Waktu Pengujian	≥1 menit/m² (minimal 3 menit)	≥1 menit/m² (minimal 3 menit)
Persyaratan Ruang Tes	Lebar >3m dengan drainase	Lebar >3m dengan drainase

5. Ruang Perendaman & Sistem Kontrol Terintegrasi (IPX7)

Kontrol pusat dan sistem pasokan air melayani semua peralatan IPX1~8, termasuk kemampuan pengujian perendaman IPX7.

Fungsi Sistem:

Pasokan air untuk pengujian IPX1~IPX6
Pengujian perendaman air IPX7
Penyimpanan air untuk pengujian IPX8
Kontrol otomatis untuk semua peralatan tahan air

Fitur Teknis:

Suhu konstan dan pasokan air aliran konstan
Kontrol suhu PID: suhu kamar ~ 65℃ (±3℃)
Pasokan air aliran ganda (aliran besar dan kecil)
Braket pengangkat otomatis perendaman IPX7
Sistem filtrasi halus baja tahan karat
Konstruksi paduan aluminium industri
Antarmuka layar sentuh dengan kontrol PLC

6. Tangki Perendaman Dalam (IPX8)

Bejana tekan dirancang untuk pengujian perendaman dalam IPX8 dalam kondisi tekanan terkendali.

Spesifikasi Teknis:

Bejana tekan: tangki stainless steel, diameter 0,6m, tinggi 1,2m
Kisaran penyesuaian tekanan: 0 ~ 5bar (dapat disesuaikan)
Sistem tekanan: pompa baja tahan karat + konverter frekuensi
Akurasi pengukur tekanan: 0,25 derajat, kisaran: 6bar
Waktu pengujian: 0-99 menit dapat diprogram
Batas maksimum tekanan: 5bar
Sistem perlindungan sakelar tekanan
Sambungan selang kawat baja bertekanan tinggi 3/4

7. Aksesori Meja Putar

Aksesori penting untuk pengujian IPX1~IPX6, memberikan kemampuan rotasi dan kemiringan yang presisi.

Parameter	Spesifikasi
Diameter Meja Putar	Ø600mm
Kecepatan Meja Putar	1rpm
Sudut yang Dapat Dimiringkan	posisi 0° dan 15°
Sudut Rotasi Uji	90°, rotasi terus menerus
Bahan Tubuh	Paduan aluminium industri
Dimensi (L×D×T)	800×800×250mm
Kapasitas Beban	Maksimal 150kg
Kontrol	Kontrol yang dapat dibalik melalui kabinet kontrol

Solusi Pengujian Tahan Air IPX1-IPX8 Lengkap untuk Kepatuhan IEC 60529

Sistem Pengujian Tahan Air Terintegrasi IPX1-IPX8 berfitur lengkap IEC 60529 adalah solusi komprehensif yang dirancang untuk produsen, laboratorium pengujian, lembaga sertifikasi, dan lembaga penelitian yang memerlukan pengujian perlindungan masuknya air secara lengkap.

Tidak seperti pengaturan pengujian konvensional yang memerlukan beberapa sistem independen untuk peringkat IPX berbeda, solusi terintegrasi ini menggabungkan kemampuan pengujian IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, dan IPX8 ke dalam satu platform yang efisien.

Dengan satu investasi, pengguna dapat melakukan pengujian kedap air secara lengkap yang disyaratkan oleh IEC 60529 dan standar internasional terkait.

Standar yang Berlaku

IEC 60529
ISO 20653
IEC 60598
IEC 60335
IEC 62196
IEC 61851
Persyaratan Pengujian Tahan Air UL

Keuntungan Utama

✔ Satu Sistem Terintegrasi untuk Pengujian IPX1-IPX8

✔ Desain Sesuai IEC 60529

✔ Mengurangi Kebutuhan Ruang Laboratorium

✔ Biaya Investasi Peralatan Lebih Rendah

✔ Peningkatan Efisiensi Pengujian

✔ Cocok untuk Pengembangan Produk, Sertifikasi, dan Kontrol Kualitas

Aplikasi Khas

Peralatan Rumah Tangga
Peralatan Pengisian EV
Konektor EV dan Senjata Pengisi Daya
Elektronik Konsumen
Produk Listrik Luar Ruangan
Produk Lampu LED
Paket Baterai dan Sistem Penyimpanan Energi
Komponen Otomotif
Peralatan Kontrol Industri

Mengapa Memilih Sistem Pengujian IPX1-IPX8 Terintegrasi?

Banyak laboratorium menggunakan sistem terpisah untuk pengujian tetesan, penyemprotan, pengaliran, dan pencelupan, yang mengakibatkan biaya investasi lebih tinggi dan peningkatan kebutuhan ruang lantai.

Sistem pengujian kedap air IPX1-IPX8 terintegrasi dari Sinuo memungkinkan pengguna menyelesaikan semua pengujian perlindungan masuknya air yang diperlukan menggunakan satu solusi terkoordinasi, meningkatkan efisiensi laboratorium dan menyederhanakan manajemen peralatan.

Baik Anda sedang membangun laboratorium pengujian baru atau meningkatkan fasilitas yang sudah ada, sistem ini memberikan solusi praktis dan hemat biaya untuk pengujian tahan air IEC 60529 yang lengkap.

Tes IPX Manakah yang Dapat Dilakukan?

Tes	Keterangan
IPX1	Tetesan Air Jatuh Secara Vertikal
IPX2	Uji Air Tetes Miring
IPX3	Uji Semprot Tabung Berosilasi
IPX4	Tes Percikan Air
IPX5	Tes Jet Air
IPX6	Tes Jet Air yang Kuat
IPX7	Tes Perendaman Sementara
IPX8	Tes Perendaman Berkelanjutan

Butuh Solusi Pengujian Tahan Air IPX1-IPX8 Lengkap?

✔ Konsultasi Teknis Gratis

✔ Bantuan Perencanaan Laboratorium

✔ Solusi Uji Khusus

✔ Dukungan Instalasi Global

Dapatkan Proposal Anda Dalam 24 Jam
