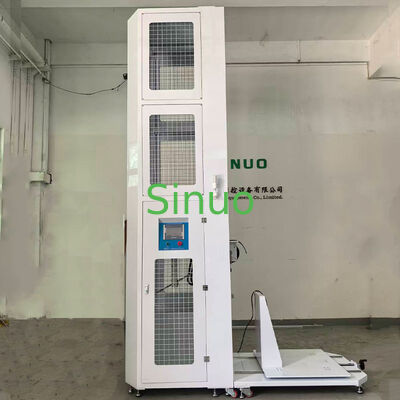

IEC 61851-1 Alat Uji Kode IK Sistem Pengisian Konduktif Kendaraan Listrik

MOQ:	1
Harga:	dapat dinegosiasikan
Kemasan Standar:	Kasus kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	20 set per bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SNQC1008B

Energi Dampak:

5, 20J

Massa Setara:

1,7kg, 5kg ± 1%

Kisaran Tinggi:

200–2500mm

Panjang Tabung Ayun:

1000 mm

Diameter Tabung:

15,9 mm

Metode Rilis:

Pelepasan elektromagnetik

Jatuhkan Tinggi:

0–500mm

Metode pengangkat:

Bermotor

ketinggian benturan:

300 - 2000mm

Menyoroti:

Peralatan Uji Pengisian Konduktif

Peralatan Uji IEC 61851-1

Alat Uji Kode IK

Deskripsi Produk

IEC 61851-1 Sistem pengisian konduktif kendaraan listrik IK Code Test Equipment

Standar & Ketentuan Terapan

IEC60068-2-75:2014 Pengujian Lingkungan - Bagian 2-75: Pengujian - Pengujian Eh: Pengujian palu
IEC62262:2021 Tingkat perlindungan yang disediakan oleh kandang untuk peralatan listrik terhadap dampak mekanik eksternal (kode IK)
IEC 61851-1-2017 Sistem pengisian konduktif kendaraan listrik - Bagian 1: Persyaratan umum 12.11
IEC 62477-1:2022 Persyaratan keselamatan untuk sistem dan peralatan konverter listrik elektronik - Bagian 1: Umum 5.2.2.4.3
Pasal 5.19 NB/T33008.1-2018, Pasal 7.15 NB/T33001-2018, Pasal 7.11 NB/T33002-2018, dan Pasal 10.2.701.2 dari IEC 62439-7:2022

Tujuan, Prinsip Peralatan dan Struktur

Peralatan ini digunakan untuk melakukan pengujian kekuatan mekanik pada tiang pengisian kendaraan listrik atau lemari distribusi untuk pengisian kendaraan.

Menurut uji Eha: Pendulum dan elemen dampak dilepaskan secara bebas melalui tabung pendulum 1 meter pada ketinggian tertentu.Melalui konversi energi potensial gravitasi ke energi kinetik, tujuan pengujian dampak pada sampel tercapai.

Menurut uji Ehc: Palu drop vertikal, elemen dampak dijatuhkan secara vertikal dari keadaan diam melalui saluran ke permukaan horizontal sampel.Melalui konversi energi potensial gravitasi ke energi kinetik, tujuan pengujian dampak pada sampel tercapai.

Diagram Struktur

Kontrol dan Operasi

Kontrol PLC, operasi layar sentuh, kontrol angkat, kontrol pelepasan semuanya terintegrasi dalam operasi layar sentuh.

Jangkauan Sampel Uji

Peti pengisian AC yang dipasang di dinding dan kolom
Baterai pengisian DC tipe lemari

Catatan: Ukuran tiang pengisian yang dipasang di platform sampel tidak boleh melebihi WDH = 1*1*2,0m. Tiang pengisian yang berdiri di lantai tidak boleh melebihi 2,5m.

Titik Uji

Uji dampak pendulum (dampak sisi)
Uji benturan palu jatuh (benturan permukaan atas)

Penggerak dan Transmisi

Drive: Pengangkatannya didorong oleh motor dan pengurangan, sementara pelepasan dicapai oleh elektromagnet.

Transmisi: Sekrup bola presisi + rel panduan linier

Parameter Utama - Struktur Pendulum

Fungsi efek sekunder anti benturan	Ya, ada tabung ayunan bouncing pengunci otomatis, memastikan bahwa tidak ada dampak sekunder akan terjadi.
Metode mengangkat dan menurunkan tabung ayunan	Motor drive, input layar sentuh dari nilai tinggi
Metode pelepasan pendulum	Pembebasan elektromagnetik, satu klik
Energi dampak pendulum	5, 20J energi (IK08, IK10 tingkat)
Elemen benturan pendulum Massa setara	1.7 kg, 5 kg ± 1%, mencapai massa setara ketika dikombinasikan dengan tabung osilasi
Tabung ayunan	Pipa baja dengan panjang 1000 mm dan diameter luar 15,9 mm (5, 20J)
Posisi ketinggian benturan sampel	Elektrik diatur ke atas dan ke bawah, rentang stroke 300 - 2000 mm, dikendalikan oleh layar sentuh
Ketinggian penurunan	0 - 500mm, dengan tampilan skala, sudut dampak yang dapat disesuaikan

Parameter Utama - Struktur Drop Hammer

Metode mengangkat dan menurunkan palu drop	Motor drive, input layar sentuh dari nilai tinggi
Metode pelepasan palu drop	Pembebasan elektromagnetik, satu klik
Energi dampak penurunan berat	5, 20J energi (IK08, IK10 tingkat)
Drop hammer impact element Massa setara	1.7 kg, 5 kg ± 1%, massa setara dari palu jatuh sama dengan beratnya sendiri
Kateter	5J dan 20J drop palu saluran masing-masing
Plat dasar	Plat dasar baja tahan beban tebal
Posisi ketinggian benturan sampel	Up dan down diatur secara listrik, jarak perjalanan 300 - 2000mm, dikendalikan oleh layar sentuh
Posisi horisontal dari spesimen	Posisi ekstensi mekanisme palu drop yang dapat disesuaikan untuk mencapai tujuan berdampak pada titik yang berbeda pada permukaan atas
Ketinggian jatuhnya palu	Dengan menggunakan tombol layar sentuh, setelah kontak pertama, ketinggian pengaturan dapat disesuaikan.

Parameter Utama - Struktur Platform Sampel

Ukuran	1.0 * 1,2 meter, mampu menyimpan sampel 1 * 1 meter
Plat dasar	10 mm tebal, dengan lubang instalasi berujung yang diatur di bagian atas untuk pemasangan sampel
Kolom	Menginstal kolom dan mencocokkannya dengan backplate untuk pemasangan sampel
Struktur pemisahan koneksi cepat	Hal ini dapat dihubungkan dan dipisahkan dengan bingkai dampak. Ketika melakukan tes sampel kecil, itu digunakan dalam mode terkoneksi; ketika melakukan pilar DC skala besar, itu digunakan dalam mode terpisah.
Fungsi	Perlindungan overload motor Perlindungan darurat berhenti Dilengkapi dengan lampu indikator tiga warna: kuning - menunjukkan keadaan siaga, hijau - menunjukkan keadaan berjalan, merah - menunjukkan keadaan alarm.Indikasi status real-time disediakanPerlindungan terhadap kebocoran
Mode Gerak	Bingkai benturan dan platform sampel dilengkapi dengan kaki pendukung dan tipe roller, yang bergerak dan dapat dikunci untuk mengamankan dukungan ke tanah.

Lampiran: Tabel 1 - Karakteristik elemen dampak

Energi / J	≤ 1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Massa setara ± 2% kg	0.25(0.2)	0.5	1.7	5	5	10
Bahan-bahan	Nylon		Baja
R/mm	10	25	25	50	50	50
D/mm	18.5 ((20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
L/mm	Menurut nilai yang disesuaikan dengan kualitas, lihat Lampiran A.

Tabel 2 - Ketinggian Jatuh

Energi/Joule	0.14	0.2	(0,3)	0.35	(0,4)	0.5	0.7	1	2	5	10	20	50
Massa setara/kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.5	1.7	5	5	10
Ketinggian jatuh ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	400	300	200	400	500

Catatan 1: Lihat 3.2.2 Catatan; Catatan 2: Satuan energi joule (J) dalam bagian ini berasal dari akselerasi gravitasi standar (g), dan g dibulatkan menjadi 10 m/s2.

Tabel 3 - Korespondensi antara kode IK dan energi tabrakan yang sesuai

Kode IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
Energi tabrakan / J	a	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20	50

Catatan: IK11 digunakan untuk kandang khusus atau kisi pelindung dalam aplikasi luar yang sangat keras.

a Menurut standar ini, tidak ada perlindungan.
