IEC 60947-1 Pemutus Sirkuit Memicu Peralatan Uji Komprehensif

MOQ:	1
harga:	Customized
Kemasan Standar:	kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	L / C,, T / T, Western Union, MoneyGram
Kapasitas pasokan:	10 mengatur per bulan

Rincian Informasi

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SN2501

Standar Terapan:

IEC 60947-1, IEC 60898-1

Tripping konten tes:

Tunda, tes tripping instan

Keluarkan arus AC:

3 ~ 350a

Akurasi Saat Ini:

tingkat 0,5

Keluaran tegangan AC:

Akurasi Tegangan:

tingkat 0,5

Menyoroti:

sistem pengujian EMC

laboratorium pengujian EMC

Deskripsi Produk

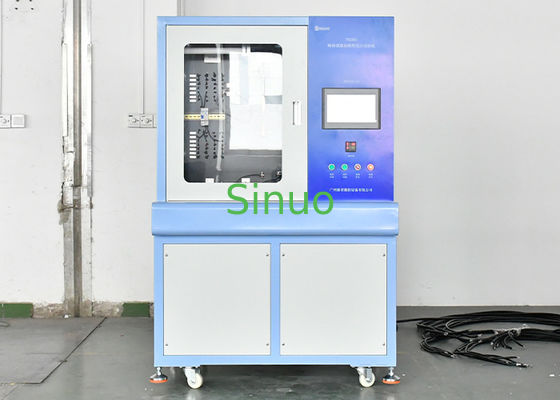

IEC 60947-1 Pemutus Sirkuit Memicu Peralatan Uji Komprehensif

Standar & Ketentuan:

IEC 60947-1 Perangkat switch dan kontrol tegangan rendah - Bagian 1:Peraturan umum

IEC 60898-1:2015 Aksesoris listrik-pemutus sirkuit untuk perlindungan overcurrent untuk rumah tangga dan instalasi serupa-Bagian 1: Pemutus sirkuit untuk operasi AC klausul 9.10 Uji Karakteristik Trip

Informasi produk:

Hal ini dirancang untuk menguji karakteristik pemutus sirkuit dengan penundaan waktu dengan menerapkan 1.13, 1.45, dan 2,55 kali arus nominal untuk memverifikasi apakah pemicu terjadi dalam rentang waktu yang ditentukan.

Hal ini juga mampu menguji kinerja pemicu instan dengan menerapkan 3 sampai 20 kali arus nominal untuk menentukan apakah pemutus merespon dalam batas waktu yang diperlukan.

Peralatan ini sangat cocok untuk pengujian online pra-pengiriman pemutus sirkuit kasus cetakan (MCCB) dan pemutus sirkuit miniatur (MCB),menjadikannya solusi penting untuk verifikasi kinerja listrik di jalur produksi pemutus sirkuit.

Dengan fitur pengaturan cepat perlengkapan, prosedur pengujian sepenuhnya otomatis, dan evaluasi hasil cerdas, sangat meningkatkan efisiensi produksi dan kontrol kualitas untuk produsen.

Metode pengujian:

Peralatan pengujian ini mengadopsi prinsip tegangan rendah dan output arus tinggi, menggunakan transformer isolasi arus tinggi internal untuk arus keluar,mengatur ukuran arus melalui layar sentuh untuk mengontrol sumber arus konstan, dan sumber arus konstan mengontrol ukuran tegangan input utama trafo untuk menyesuaikan ukuran arus output.Waktu uji diatur melalui layar sentuh dan dibandingkan dengan waktu perjalanan uji untuk menilai kualitas pemutus sirkuit.

Daya masukan peralatan: tiga fase 380V/50HZ/10KVA;

Karakteristik pengujian pemutus sirkuit kasus cetakan: karakteristik pemicu instan kecil, karakteristik pemicu tertunda, tes kenaikan suhu

Mode kontrol: Kontrol layar sentuh PLC

Parameter teknis:

Kamar suhu konstan	Kamar suhu konstan dikombinasikan dengan mesin uji untuk mempertahankan suhu: suhu ruangan ~ 50 derajat, resolusi suhu 0,1 derajat, stabilitas suhu ± 1 derajat.
Parameter pemicu penundaan	Output AC current: 3 ~ 350A; Tegangan output AC: 0 ~ 5V; Jalur arus keluar: 1 jalur, kontak pemutus multi-P dihubungkan secara berurutan untuk menguji beberapa saklar; Uji produk pemutus sirkuit kecil: 3 ~ 125A Bentuk gelombang arus output: gelombang sinus (distorsi bentuk gelombang arus peralatan koreksi tidak lebih dari 5%, kesalahan sistem tidak lebih dari 3%) Mode kontrol arus: penyesuaian otomatis, arus diatur pada layar sentuh; Keakuratan arus: tingkat 0,5; Keakuratan tegangan: 0,5 tingkat; Rasio trafo: 400/5A; Waktu pengujian: 1 ~ 999999s; Setelah menerapkan 1,13 kali arus, secara otomatis akan meningkat menjadi 1,45 kali arus dalam 5 detik;
Parameter tes pemicu instan	Perlengkapan: mengadopsi metode terminal, instan satu stasiun; memenuhi pemutus sirkuit 1-4P arus keluar: AC 100A~10000A; Jumlah jalur arus output: 1 jalur, Keakuratan saat ini: 5 tingkat; Resolusi: 1A Waktu uji instan ≤ 0,2 s; Pengaturan batas atas waktu tindakan: 1 ~ 200 ms; Pengaturan batas bawah waktu tindakan: 1 ~ 200 ms; Stasiun pengujian: 1 stasiun Metode kontrol peralatan: PLC + kontrol layar sentuh Waktu waktu: 1 ~ 999 ms; Fungsi perlindungan: perlindungan sirkuit pendek, perlindungan overload, perlindungan kebocoran; Suhu lingkungan: 0 ~ +40°C; 15) Kelembaban relatif: (20 ~ 90)%RH; Ukuran sasis: panjang 100lebar 780tinggi 1600
Tes kenaikan suhu	Ketika pemutus sirkuit berada dalam kondisi kerja normal dan diuji sesuai dengan kondisi yang ditentukan,kenaikan suhu setiap komponen tidak boleh melebihi nilai batas yang ditentukan dalam Tabel 7; Pemutus sirkuit tidak boleh rusak sehingga mempengaruhi fungsinya atau penggunaannya yang aman; Pengukuran suhu 8 arah, resolusi suhu 0,1 derajat; Kabel untuk tes kenaikan suhu: 1, 1.5, 2, .5, 4, 6, 10, masing-masing spesifikasi panjangnya 1 meter, masing-masing 5 buah; Kabel untuk tes kenaikan suhu: 16, 25, 50, masing-masing spesifikasi panjangnya 2 meter, masing-masing 5 buah; Lem khusus untuk kenaikan suhu: 1 botol; Air pencairan lem: 1 botol; Jangkauan pengukuran 0 ~ 200 derajat; Model termokopel: tipe T; Dengan tampilan kurva suhu; Dengan tabel pencatatan data suhu.

Detail Tampilan:
