IEC 61009-1 Mesin pengujian kejut mekanik pemutus sirkuit
| Applied Standard: | IEC 61009-1; IEC 60898-1 | Coil Spring: | Koefisien elastis 25n/mm |
| Drive Mode: | Mekanisme motor cam | Turntable Angle: | Dapat diperbaiki rotasi 4-90 ° |
| Drop Height: | 40mm | Load Output: | 0-999999s |
| High Light: | Meja Putar Kamar Anechoic,Meja Putar Peralatan Uji EMC,Meja Putar Penguji EMC 2m |
||

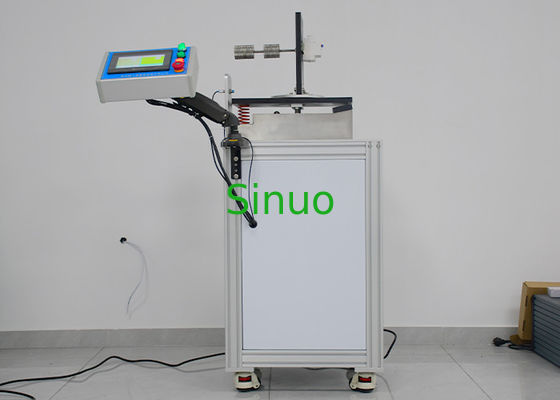

IEC 61009-1 Mesin pengujian kejut mekanik pemutus sirkuit
Gambaran keseluruhan produk:
Peralatan pengujian sesuai dengan persyaratan standar IEC 61009-1:2012, IEC60898-1:2015, dll.
Ini digunakan untuk pengujian produk pemutus sirkuit untuk memverifikasi ketahanan benturan bagian pemutus sirkuit yang terbuka yang mungkin terkena kejut mekanis selama penggunaan normal.
Prinsip pengujian: Angkat plat pemasangan dengan pemutus sirkuit melalui kamera kontrol motor,dan langsung jatuh bebas ke plat stop logam yang dilengkapi dengan coil spring dengan koefisien elastisitas 25N/mmBerbalik 50 kali dengan cara ini, dan sampel beralih tiga arah 90 derajat lainnya melalui turntable dan mengulangi tes 50 kali.
Fitur: 1. kontrol PLC, operasi layar sentuh, servo motor drive, kontrol yang tepat.
2. Ketinggian jatuh ditentukan oleh jarak eksentrik dari cam, tanpa penyimpangan.
3. Mengadopsi Yiheda kustom koefisien elastis spiral musim semi.
4. Papan putar dapat diputar 4-90 °, yang benar-benar mensimulasikan tes ketahanan benturan pemutus sirkuit di semua arah.
Parameter teknis:
| Model | SN2506 |
| Stasiun pengujian | Single |
| Metode kontrol listrik | PLC kontrol terintegrasi cerdas, operasi antarmuka sentuh manusia-mesin |
| Mode Drive | Motor drive mechanism cam |
| Mata air spiral | Koefisien elastisitas 25N/mm |
| Pangkalan A, Platform B, Papan C | Kayu keras, dicat hitam |
| Ketinggian penurunan | 40 mm |
| Mesin putar | Dapat diperbaiki rotasi 4-90 ° |
| Berat | 100g*10pcs, 150g*5pcs, 200g*5pcs |
| Jumlah tes | 0-999999 kali, layar sentuh preset |
| Kekuatan beban | 0-999999s, layar sentuh preset |
| Dimensi | 900 mm × 600 mm × 1350 mm |
| Berat badan | Sekitar 110 KG |
| Sumber daya listrik | AC380V ± 10% 50Hz, 1kVA |
