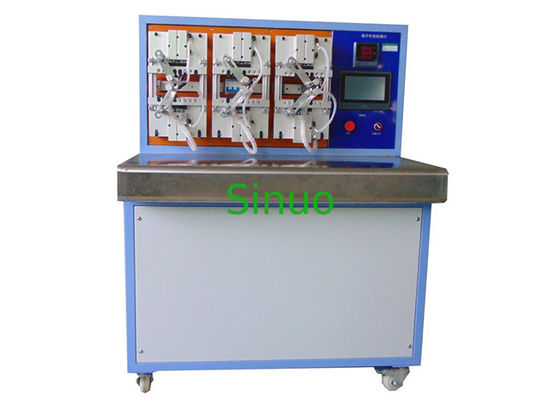

IEC 61009-1 Pemecah Sirkuit Penguji Kehidupan Mekanis dan Listrik

Penguji Umur Mekanik dan Elektrik Pemutus Sirkuit IEC 61009-1

Standar & Klausul:

Peralatan uji sesuai dengan persyaratan standar IEC 61009-1:2012, IEC 60898-1:2015 pasal 9.11, dll.

Alat ini dapat melakukan uji umur mekanik dan elektrik pada pemutus sirkuit, dan kabinet beban pendukung dapat mewujudkan uji beban pada pemutus sirkuit di bawah tegangan dan arus pengenal. Juga dapat digunakan untuk memverifikasi mekanisme bebas trip. Sistem kontrol independen PLC + layar sentuh digunakan untuk menyelesaikan kontrol otomatis produk uji. Teknologi kontrol otomatis digunakan dalam proses pengujian, yang dapat menyelesaikan statistik dan ringkasan waktu pengujian, mengontrol waktu penutupan dan waktu pembukaan, dan secara cerdas menilai apakah kontak baik atau buruk. Gunakan layar sentuh dan pengontrol logika terprogram PLC sebagai unit kontrol utama, dan gunakan silinder sebagai tenaga penggerak untuk membuka dan menutup pemutus sirkuit. Untuk pemutus sirkuit dengan pembukaan dan penutupan otomatis, mesin menyediakan catu daya DC dan AC untuk catu daya pemutus sirkuit, dan efek mengontrol pembukaan dan penutupan pemutus sirkuit dicapai dengan mengontrol catu daya.

Fitur:

1. Kotak peralatan mengadopsi sasis terintegrasi baja berkualitas tinggi secara keseluruhan, pelat penyegel yang dilapisi semprotan, dan permukaannya disemprot dengan anti-statis, anti-karat, dan anti-korosi.

2. Panel dan tombol operasi ditempatkan di sisi kanan peralatan, yang nyaman digunakan dan memiliki tampilan yang indah.

3. Peralatan dilengkapi dengan kotak pelindung, dan pengujian dilakukan di dalam kotak untuk perlindungan keselamatan.

4. Peralatan kompatibel dengan produksi produk pemutus sirkuit kotak cetakan 3P-4P dan produk dengan spesifikasi arus 63A～125A.

5. Arus rangka tidak digunakan untuk pengujian pada saat yang sama. Peralatan dilengkapi dengan satu set perlengkapan penutup dan pembuka otomatis. Arus peralatan tergantung pada bentuk produk. Misalnya, arus bersifat konduktif ketika produk ditutup, dan arus tidak konduktif setelah produk dibuka, dan siklus diulang secara berurutan, dan arus beban dapat disesuaikan, dan arus ditumpangkan dari 1-125A, dan jumlah waktu penutupan dan pembukaan dapat diatur secara manual. (Tidak terbatas, tersedia pada antarmuka parameter layar sentuh untuk pengaturan) Peralatan memiliki total empat pasang perlengkapan, hanya satu produk yang dapat diuji pada satu waktu, dan catu daya uji adalah satu set.

Parameter Teknis:

Model	SN2503
Metode kontrol listrik	Kontrol terintegrasi cerdas PLC, operasi antarmuka sentuh manusia-mesin
Item uji	1. Uji umur pemutus sirkuit non-otomatis membuka dan menutup 2. Uji umur berenergi pemutus sirkuit membuka dan menutup otomatis
Produk uji	3~125A, kompatibel dengan uji umur mekanik dan elektrik pemutus sirkuit mini satu kutub ~ empat kutub masing-masing, tidak menguji pada saat yang sama
Mode trip	Elektromagnetik pemutus sirkuit sendiri atau silinder eksternal mendorong trip dan penutupan
Mode penggerak	Penggerak silinder
Stasiun uji	3 stasiun
Catu daya tegangan koil pemutus sirkuit	AC0~300V
Metode Pengaturan Tegangan	Penyesuaian otomatis
Resolusi	0. 1V
Akurasi	2±％
Catu daya Tegangan Koil Pemutus Sirkuit	DC0~60V
Metode Pengaturan Tegangan	Penyesuaian otomatis
Resolusi	0. 1V
Akurasi	2±％
Pengaturan waktu penutupan	1~999.9s
Pengaturan waktu pembukaan	1~999.9s
Pengaturan waktu buka dan tutup	1~999999
Fungsi Perlindungan	Tegangan lebih, arus lebih, hubung singkat
Perangkat alarm suara dan cahaya	Ingatkan operator tepat waktu selama pengujian atau ketika produk uji yang tidak memenuhi syarat muncul
Dimensi	1200mm×800mm×1500mm
Berat	Sekitar 200 KG
