IEC 60898-1 Pemutus Sirkuit Karakteristik Tes Peningkatan Suhu Mesin

MOQ:	1
harga:	Customized
Kemasan Standar:	kayu lapis
Periode pengiriman:	20 hari
Cara Pembayaran:	L / C ,, T / T, Western Union, MoneyGram
Kapasitas pasokan:	20 set per Bulan

Rincian Informasi

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SN6616

Standar Terapan:

IEC60898-1

Klausul yang diterapkan:

9.8, 9.9 dan 9.10

stasiun uji:

Dapat disesuaikan

Spesifikasi sampel:

2.5 ~ 125a

Keluarkan arus AC:

1 ~ 320a

Keluaran tegangan AC:

Menyoroti:

IEC 61000-4-12 Peralatan Uji EMC

Peralatan Uji EMC 4KV

Generator Uji Sinyal Gelombang Berdering

Deskripsi Produk

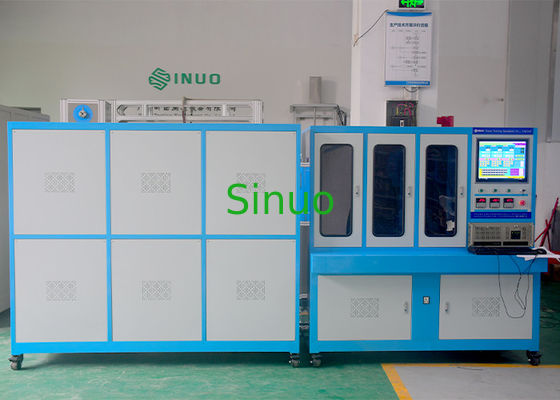

IEC 60898-1 Pemutus Sirkuit Karakteristik Tes Peningkatan Suhu Mesin

Gambaran keseluruhan produk:

Peralatan pengujian dirancang dan diproduksi sesuai dengan persyaratan standar

IEC60898-1 Pasal 9.8, 9.9 dan 9.10, IEC 60947-1 Pasal 7.2.1 dan lain sebagainya.

Hal ini dibuat untuk memverifikasi bahwa pemutus sesuai dengan persyaratan, yang berlaku 1,13 kali, 1,45 kali, dan 2,55 kali arus nominal untuk menguji untuk melihat apakah ia berjalan dalam waktu yang ditentukan.Peralatan pengujian juga dapat menguji karakteristik pemutus seketika, yaitu menerapkan 3 sampai 20 kali arus nominal untuk pengujian apakah melompat dari waktu.Juga memenuhi persyaratan uji standar 28 hari dan uji suhu naik.

Ini cocok untuk pengujian online pemutus sirkuit kasus cetakan dan pemutus sirkuit mini sebelum meninggalkan pabrik.Ini adalah peralatan yang diperlukan untuk pengujian kinerja listrik dari produsen pemutus.

Parameter teknis:

Spesifikasi Proyek	Konten parameter
Standar yang diterapkan	IEC 60898-1
Pasal	9.8, 9.9, 9.10
Metode kontrol	18Operasi komputer layar sentuh 0,5 inci
Bahasa program	Bahasa Inggris
Item pengujian	1. Tes penundaan pemutus sirkuit miniatur 1.13 + 1.45In; 2.55In 2. Tes instan dari pemutus sirkuit miniatur 3-20In 3. pengujian kenaikan suhu pemutus sirkuit miniatur 4. 28 hari tes pemutus sirkuit miniatur
Stasiun pengujian	1 stasiun
Daya masukan	AC380V 50Hz 40kVA
Parameter perjalanan keterlambatan
Daya keluar AC	1 ~ 320A
Tegangan output AC	1-5V
Saluran arus keluar	Kontak pemutus sirkuit multi-P 1 saluran dihubungkan secara berurutan untuk menguji beberapa saklar pada saat yang sama (maksimal 3 pcs.)
Uji produk pemutus sirkuit miniatur	2.5 ~ 125A
Bentuk gelombang arus output	Gelombang sinus (distorsi bentuk gelombang arus peralatan koreksi tidak lebih dari 5%, kesalahan sistem tidak lebih dari 3%)
Metode kontrol arus	Pengaturan otomatis, arus diatur pada layar sentuh
Keakuratan saat ini	Tingkat 0.5
Keakuratan tegangan	Tingkat 0.5
Rasio trafo	400/5A
Waktu pengujian	1~999999s
Saat ini	Setelah 1,13 kali arus diterapkan, dengan cepat dan otomatis meningkat menjadi 1,45 kali arus dalam 5 detik
Perlengkapan	Mengadopsi metode terminal, tertunda: satu stasiun, instan: satu stasiun.
Tes perjalanan instan
Perlengkapan	Mengadopsi metode terminal, tertunda: tiga stasiun, instan: satu stasiun.
Arus keluaran	AC3A2500A
Arus pemicu instan	3-20 Dalam
Tegangan output	1-5V
Saluran arus keluar	1 saluran
Keakuratan saat ini	0.5 tingkat
Resolusi	1A
Waktu uji instan	≤0,2s
Pengaturan batas atas waktu tindakan	1 ~ 200ms
Pengaturan batas bawah waktu tindakan	1 ~ 200ms
Stasiun pengujian	1 stasiun
Waktu	1~9999ms
Fungsi perlindungan:	Perlindungan sirkuit pendek, perlindungan overload, perlindungan kebocoran
Tes kenaikan suhu	Dalam kondisi kerja normal, ketika pemutus sirkuit diuji sesuai dengan kondisi yang ditentukan.
Saluran pengukuran suhu	16 saluran, resolusi suhu: 0,1 derajat, (1 saluran mengukur suhu lingkungan di dalam ruangan)
Termokopel	Tipe T atau tipe K
Kurva suhu	Tampilan komputer dengan tabel log data suhu
Jangkauan pengukuran suhu	0 ~ 200 derajat
Tes 28 hari
Program pengujian	Sampel ini disediakan dengan AC 30V dan arus nominal, waktu hidup adalah 21 jam, waktu mati adalah 3 jam, dan siklus adalah 28 kali.Suhu terminal diukur selama siklus hidup terakhir, dan dibandingkan dengan suhu awal yang diukur, nilai kenaikan suhu dibandingkan dengan persyaratan standar.arus naik ke nilai arus pemicu dalam 5 detik, dan pemutus sirkuit harus berputar dalam waktu yang diberikan / ditetapkan sebelumnya.
Tegangan output	Lebih dari AC 30V
Daya keluar AC	AC 3-125A
Kekuatan pada waktu	Waktu power-on 0-99h, dapat diatur sebelumnya
Waktu matikan	0-99h dapat diatur sebelumnya
Jumlah siklus	0-9999 kali dapat diatur sebelumnya
Waktu pemicu	dapat direkam
Arus pemicu	3 ~ 200A
Evaluasi hasil	1. Apakah pemutus sirkuit tersandung selama tes atau tidak. Jika tersandung, gagal; jika tidak tersandung, lulus. 2Perbandingan kenaikan suhu, jika melebihi nilai standar dengan 15K, itu cacat; jika tidak melebihi nilai standar, itu dapat diterima. 3Setelah arus naik ke arus pemicu, jika ia berlari dalam waktu yang diberikan / preset, itu dapat diterima; jika itu melebihi waktu yang diberikan / preset atau tidak berlari, itu cacat.
Konfigurasi
Kabel penghubung	Kabel untuk tes kenaikan suhu: 1, 1.5, 2, 2.5, 4, 6 dan 10, masing-masing spesifikasi memiliki panjang 1 meter, dan cocok 5 PCS untuk setiap spesifikasi; 16, 25, 35, dan 50, masing-masing spesifikasi memiliki panjang 2 meter,dan mencocokkan 5 PCS untuk setiap spesifikasi
Termokopel	Tipe K, 16 pcs, panjang 2m setiap pcs
Pengendalian suhu di ruang	1 pcs, untuk memanaskan ruang ke (RT+5~50°C) memanaskan ruang ke (RT+5~50°C) 1 elemen pemanasan di setiap ruang. Sistem kontrol untuk mengatur dan mempertahankan suhu untuk setiap ruang. 1 regulator dipasang di panel kontrol.
Perangkat keras	Tampilan komputer lebih besar dari 18,5 inci, dengan WIFI
Lubang benang	Setiap workstation dilengkapi dengan lubang threading untuk koneksi mudah dengan instrumen di luar kotak
Perangkat lunak	Segmen program yang dapat diedit, mampu membentuk kurva, menghasilkan laporan, dan dapat dicetak

Karakteristik peralatan:

Ruang peralatan dilas dengan baja berkualitas tinggi, pelat dilapisi dan disegel, dan permukaannya dilapisi anti-statis, anti karat, dan anti korosi.Bagian atas peralatan dilengkapi dengan panel, saklar daya, dan berbagai ujung kawat (untuk uji delay tripping).kinerja yang andal dan penampilan yang indah.

Menurut standar IEC60898-1 klausa 9.10.2.1 atau 9.10.2.2, kamar di SN2501C dapat diuji secara independen pada saat yang sama. Menurut uji instan IEC60898-1 klausa 9.10.3.2-9.10.3.4, hanya bisa diuji pada waktu yang berbeda.

Jenis pengujian	Kombinasi 1	Kombinasi 2	Kombinasi 3	Kombinasi 3
Tes pemicu penundaan	√
Uji tersandung instan		√
Peningkatan suhu			√	√
Prosedur pengujian 28 hari				√

Kamar dilengkapi dengan perangkat pemanas, dengan kisaran kontrol suhu RT+5~50°C, sehingga sampel model di ruang dapat digunakan pada suhu lingkungan normal,dan termasuk fungsi pemantauan suhu lingkungan tiga arah.

Perangkat lunak harus memungkinkan eksekusi program pengujian diakhiri kapan saja tanpa harus menunggu prosedur standar selesai,menyimpan hasil yang diperoleh pada saat penghentian.

Prinsip pengujian:

Peralatan uji ini mengadopsi prinsip tegangan rendah dan arus keluar tinggi, menggunakan arus besar di mesin untuk mengisolasi arus keluar dari trafo,mengatur ukuran saat ini melalui layar sentuh, dan sumber arus konstan menyesuaikan ukuran arus output dari trafo, yang memiliki fungsi untuk secara otomatis menstabilkan arus.Ini memiliki pilihan untuk mengatur waktu tes menggunakan layar sentuh dan membandingkan waktu perjalanan tes untuk mengevaluasi kualitas pemutus sirkuit.

IEC 60898-1 Pemutus Sirkuit Karakteristik Tes Peningkatan Suhu Mesin 0
