IEC 61009-1 Sistem pengujian pasokan beban daya untuk pemutus sirkuit

IEC 61009-1 Sistem pengujian pasokan beban daya untuk pemutus sirkuit

Standar & Ketentuan:

Peralatan pengujian sesuai dengan persyaratan standar IEC 61009-1:2012, IEC 60898-1:2015 pasal 9.11, dll.

Hal ini digunakan untuk menyediakan tegangan beban yang dapat disesuaikan, arus dan faktor daya untuk pengujian sistem kontak mekanik-listrik.Ini cocok untuk pengujian kapasitas switching dan kehidupan operasi normal switch untuk rumah tangga dan instalasi listrik tetap serupaJuga cocok untuk tes kapasitas pemecahan dan kehidupan operasi normal dari colokan dan soket untuk keperluan rumah tangga dan serupa, serta tes tegangan listrik untuk lampu dan tes serupa lainnya.

Prinsip pengujian: Kabin beban mengeluarkan satu catu daya tiga fase dan input beban tiga fase, dan beban dapat dibagi menjadi resistif,beban induktif atau kapasitif (jenis lampu neon) dan tiga dalam satu opsional. arus garis beban: 8-130A diatur secara manual, tegangan garis output AC: 10-400V diatur secara manual.Perangkat ini memiliki keuntungan dari penampilan yang indah, tata letak yang wajar dan operasi yang sederhana.

Fitur:

Kabinet beban mengadopsi rangka struktur baja integral dan papan segel putih Toyota. Bagian depan atas adalah panel kontrol operasi, di mana ada switch kontrol daya,arus energi produk, tegangan dan daya, alat tampilan faktor daya, saklar daya beban, berbagai indikator status, tombol start dan stop, saklar konversi kapasitas, saklar konversi jenis beban dan alarm dll.Bagian bawah sesuai dengan tombol pengaturan output tegangan, tombol penyesuaian arus dan tombol penyesuaian induktansi dari setiap saluran. Setiap lemari beban memiliki fungsi tiga dalam satu beban resistif, induktif dan kapasitif (jenis lampu neon),yang dapat dihidupkan dengan saklar. Bagian dalam lemari beban mengadopsi pendinginan konveksi angin yang kuat.yang dapat dihubungkan dengan colokan switch dan penguji umur soket melalui kabel, dan arus keluar, tegangan dan daya selama proses pengujian.

Parameter teknis:

Model	SN2117C-130A
Stasiun pengujian	Single
Metode Kontrol Listrik	Kontrol tombol, tampilan instrumen
Beban internal	Kombinasi resistor tiga fase, reaktor dan kondensator
Tegangan output	10 ~ 400V, akurasi ± 0,5%, tampilan digital
Arus keluaran	10-130A, akurasi ± 0,5%, tampilan digital
Faktor daya	0.3 ¢ 0.98, akurasi ± 0,5%, tampilan digital
Kekuatan output	0 ~ 120 kW, akurasi ± 0,5%, tampilan digital
Mode beban	Resistif, induktif, dan kapasitif tiga-dalam-satu, bisa disambung
Kapasitas beban	70uf, 140uf, 7.3uf opsional
Kekuatan beban	Setiap output beban dan output beban alternatif adalah opsional
Jumlah tes	0~999999 kali, dapat diatur
Kapasitas daya beban	1*125kVA
Metode pendinginan	Pendinginan angin kencang
Alarm keterlaluan	Batas atas arus keluar adalah 130A dan output akan dipotong secara otomatis ketika melebihi 135A
Dimensi	1800 mm × 1200 mm × 1800 mm
Berat badan	Sekitar 1400 KG
Sumber daya listrik	AC380/50Hz tiga fase empat kawat, 130KVA/stasiun

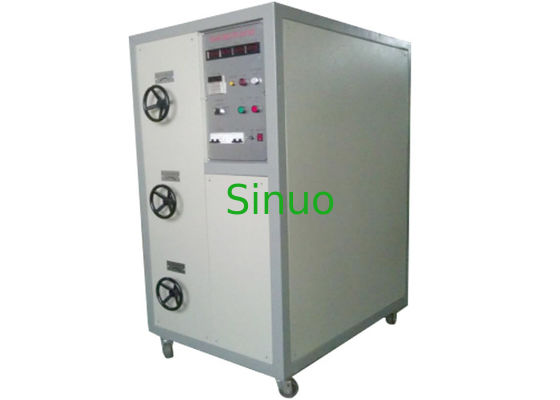

Detail Tampilan:
