IPX3 IPX4 Tabung Berosilasi Peralatan Uji Jarum Lubang Jarum Aperture Φ0.4mm
| IP Grade: | IPX3 IPX4 | Oscillating Tube Radius: | R200 ~ 1600mm opsional |
| Oscillating Tube Material: | Besi tahan karat | Needle Pinhole Aperture: | Φ0.4mm |
| Water Flow: | 1-10L / mnt disesuaikan | Control Method: | PLC & layar sentuh |
| High Light: | ruang uji hujan,peralatan uji iec |
||
IPX3 IPX4 Oscillating Tube Test System untuk Perlindungan Terhadap Penyemprotan dan Percikan Air
Gambaran:
Sistem uji tabung osilasi IPX3 dan IPX4 tipe terbuka ini digunakan untuk memverifikasi kinerja pelindung selungkup untuk produk elektronik dan listrik, mobil, suku cadang sepeda motor, peralatan rumah tangga, segel dan lampu di bawah penyemprotan air dan percikan pada derajat IPX3 dan IPX4.
Sesuai standar:
Struktur:

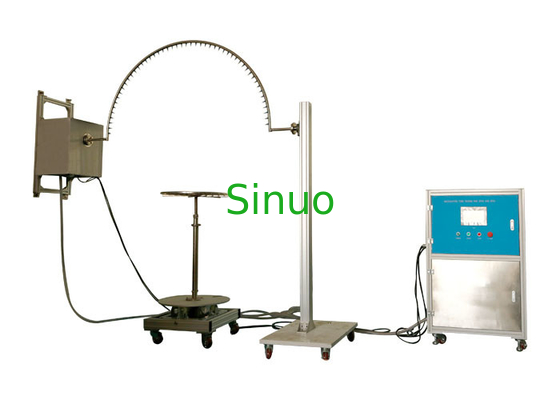

Peralatan uji terdiri dari mekanisme berosilasi, kabinet kontrol listrik, dan meja putar. Salah satu ujung mekanisme berosilasi dipasang di dinding, dan ujung lain dari mekanisme berosilasi dipasang pada penyangga lantai, tabung disebabkan berosilasi dengan mengemudi motor. Meja putar memiliki kecepatan rotasi 1r / mnt, untuk membuat penutup spesimen yang akan terciprat ke segala arah. Peralatan uji dilengkapi dengan alat pembersih filter air untuk mencegah penyumbatan lubang jarum. Seluruh sistem ini mengadopsi struktur terbuka.
Parameter teknik:
| Kontrol & Operasi | PLC dan sistem kontrol cerdas layar sentuh |
| Radius Tube Berosilasi | R200, R400, R600, R800, R1000, R1200, R1400, R1600mm adalah opsional, terbuat dari stainless steel
|
| Aperture Jarum Lubang Jarum | Φ0.4mm |
| Distribusi Lubang Semprot | IPX3: lebih dari busur 60 ° di kedua sisi titik tengah (120 °) IPX4: lebih dari 180 ° seluruh setengah lingkaran Jarak lubang: 50mm |
| IPX3 / 4 Switching | Berganti dengan mengubah sejumlah jarum lubang buta atau jarum melalui lubang |
| Sudut berosilasi | IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °) |
| Kecepatan berosilasi | IPX3: 4s / cycle (2 × 120 °); IPX4: 12s / cycle (2 × 350 °); |
| Aliran air | 1-10L / mnt disesuaikan |
| Waktu Tes | 0,01S ～ 99,9 mnt, dapat diatur sebelumnya |
| Meja putar | Diameter: Φ600mm, kecepatan rotasi: 1r / mnt, dapat berhenti sebentar pada 4 sudut, ketinggian angkat: 350-1000mm, kapasitas muat: ≤50kg |
| Pengukur tekanan | 0 ~ 0.25MPa |
| Sistem Penyimpanan Air | Kotak kontrol dan tangki penyimpanan air terintegrasi, tangki penyimpanan air dilengkapi dengan katup pelampung level air untuk secara otomatis mengontrol saluran air, dan memiliki deteksi alarm level air tinggi dan rendah, untuk secara efektif mencegah pompa dari kerusakan karena air kering. |
| Pilihan | Nozzle semprotan genggam sesuai IEC 60529m angka 5 adalah opsional |
| Perlindungan Keamanan | Perlindungan urutan fase, perlindungan kebocoran, perlindungan kekurangan air, perlindungan abnormal |
| Dimensi Peralatan | Sesuai dengan ukuran tabung osilasi yang dipilih |
Bagaimana cara mengganti tabung osilasi yang berbeda?
Bagian sambungan tabung osilasi mengadopsi struktur flensa, yang mudah untuk pembongkaran dan pemasangannya, dan struktur pendukungnya dapat digerakkan untuk mencapai jarak yang berbeda, yang membuat keseluruhan sistem dapat kompatibel dengan berbagai ukuran tabung osilasi.
Sendi flensa
