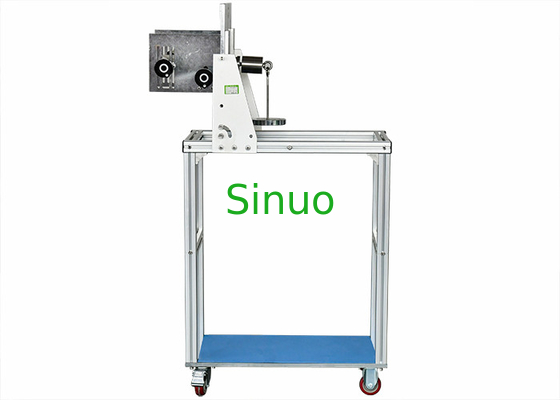

IEC 62196-1 Alat Uji Perangkat Penarikan Gaya Penarikan Kendaraan
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | Klausul 14.1.5, 14.1.6, |
| Applied Figure: | Gambar 13 dan gambar 14, | Applied Table: | Tabel 5 |
| Operation Method: | manual | Test Plugs: | Disesuaikan |
| High Light: | Perangkat Penjepit Gaya Penarikan Konektor Kendaraan,Perangkat Penarikan Gaya Penarikan IEC 62196-1 |
||
IEC 62196-1 Alat Uji Perangkat Penarikan Gaya Penarikan Kendaraan
Informasi produk:
Peralatan uji ini sesuai dengan IEC 62196-1:2020 klausul 14.1.5, 14.1.6, fig13, fig14, IEC 62196-1:2014 klausa 17.2.Ini digunakan untuk memeriksa gaya maksimum yang diperlukan ketika steker uji ditarik dari stopkontak atau konektor kendaraan dan gaya minimum yang diperlukan ketika pin satu tahap ditarik keluar dari soket.Ini juga digunakan untuk memverifikasi desain tabung kontak yang dapat memastikan kontinuitas kontak yang memadai sebelum dan sesudah sejumlah operasi yang sesuai dengan umur operasionalnya.
Tes kekuatan penarikan maksimum:
Gaya penarikan maksimum dari kotak kontak harus memenuhi persyaratan Tabel 1.
Terapkan gaya penarikan maksimum yang ditentukan dalam standar (gaya total dari berat utama, berat tambahan, kait (perangkat penjepit) ke steker uji, ketika berat tambahan dijatuhkan dari ketinggian 50mm, steker harus keluar dari soket .
Pengguna harus memilih bobot yang sesuai untuk pengujian sesuai dengan tabel berikut:
Tabel 1
|
Jenis sampel (AC A) |
Penarikan tidak |
Berat utama tidak |
Berat tambahan tidak |
| 6-40 | 165 | 148.5 | 16.5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148.5+49.5 | 66 |
|
Jenis sampel (DC A) |
|||
| Apa saja | 750 | 396+148.5+49.5+15 | 75 |
| Klausul 17.2 A | |||
| <59 | 150 | 135 | 15 |
| 60-99 | 275 | 247.5 | 27.5 |
| 100-125 | 400 | 270+90 | 40 |
| Catatan: Berat utama sudah berisi steker uji dan berat kait | |||
Kekuatan penarikan minimum:
Masukkan pengukur dengan gaya penarikan minimum yang ditentukan dalam standar (yaitu, pin uji (pin tunggal) yang memenuhi persyaratan standar ini, massa total pin harus sama dengan nilai yang ditentukan dalam tabel) ke dalam masing-masing soket individu di stopkontak.Pengukur tidak boleh dilepas dari soket dalam waktu 30 detik.
Meja 2
|
Diameter pin nominal mm |
Diameter pengukur mm +0 -0,01 |
Minimum kekuatan total tidak |
| 5 | 4.80 | 2.5 |
| 6 | 5.80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7.80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11.80 | 20 |
| Catatan: Kekuatan penarikan minimum sudah termasuk berat pengukur | ||
Verifikasi perangkat pengunci:
Stopkontak sakelar atau konektor kendaraan dengan interlock dipasang pada penyangga peralatan sehingga sumbu pemisah horizontal.Dengan perangkat pengunci yang menahan steker ke stopkontak atau konektor kendaraan dalam posisi terhubung, tarikan aksial diterapkan ke kabel yang terpasang pada steker yang sesuai yang dimasukkan ke stopkontak yang diaktifkan atau konektor kendaraan dengan interlock.
