IEC60309-1 Klausul 20 Konektor Kendaraan Dan Mesin Uji Kapasitas Putus Steker
| Applied standard: | IEC IEC60309-1 | Applied clause: | Klausul 20 dan 21 |
| Test station: | Stasiun Tunggal | Control method: | PLC terintegrasi & layar sentuh |
| Drive mode: | Penggerak Motor Servo | Linear stroke: | 0-100mm |
| High Light: | Mesin Uji Kapasitas Putus Steker,Mesin Uji Kapasitas Putus Konektor,Peralatan Pengujian Kendaraan IEC60309-1 |
||

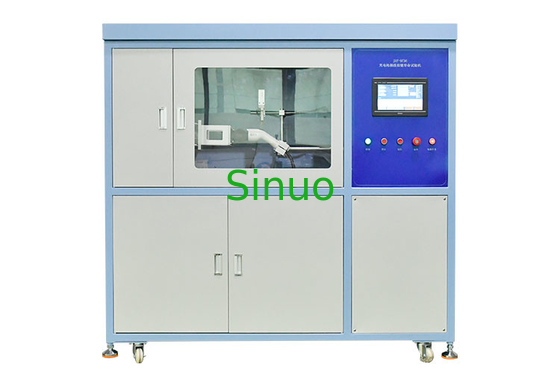

IEC60309-1 Klausul 20 Konektor Kendaraan dan Mesin Uji Kapasitas Pemutus Steker
Informasi produk:
Mesin uji Konektor Kendaraan dan Kapasitas Putus Steker sesuai dengan persyaratan standar IEC60309-1 pasal 20 dan pasal 21,IEC62196-1 klausul 7.11 dan klausul 7.12 dan lain-lain.
Ini digunakan untuk memverifikasi apakah aksesori kelistrikan seperti antarmuka pengisian daya kendaraan listrik, steker industri, stopkontak, dan skrup dapat menahan tekanan mekanis, elektrik, dan termal yang terjadi selama pengoperasian normal tanpa keausan berlebihan atau efek berbahaya lainnya.
Parameter teknik:
| Standar yang diterapkan | IEC IEC60309-1 |
| Klausul yang diterapkan | Klausul 20 dan 21 |
| Stasiun uji | Lajang |
| Metode kontrol | Kontrol terintegrasi cerdas PLC, dengan layar sentuh berwarna manusiawi |
| Modus berkendara | Penggerak motor servo |
| Contoh metode penjepitan | Penjepitan mekanis, posisi titik penjepitan dapat disesuaikan di sepanjang perlengkapan 3-sumbu |
| Stroke linier | 0-100mm, dapat diatur sebelumnya (jarak antara colokan uji dan soket uji≥ 50mm) |
| Waktu konduksi | 0-99,9 detik, dapat disetel sebelumnya (kontak listrik harus dipertahankan tidak lebih dari 4 detik, tidak kurang dari 2 detik) |
| Kecepatan Penyisipan dan Pemisahan | 0-0,85m/s dapat diatur, default(0,8±0,1)m/s) |
| Frekuensi pengujian | 0-10 siklus/mnt, dapat disetel sebelumnya (3,75 siklus/mnt=7,5 stoke/mnt) |
| Siklus pengujian | 0~999999 siklus, dapat diatur sebelumnya |
| Memuat daya | Eksternal, memberikan voltase, arus, dan faktor daya standar yang diperlukan, kabinet beban bersifat opsional |
| Kabinet muatan opsional | Catatan: hanya dengan kabinet beban AC, 0-70A, tegangan 0-300V |
| Isi tes |
Penggandeng alat/pengujian kapasitas pemutusan antarmuka pengisian daya Penggandeng alat/pengisian antarmuka uji masa operasi normal |
| Fungsi deteksi | Alarm sirkuit terbuka dapat direalisasikan selama pengujian di bawah beban, dan siklus dapat direkam secara real time. |
| Perlindungan keselamatan | Perlindungan tanah, perlindungan hubung singkat |
