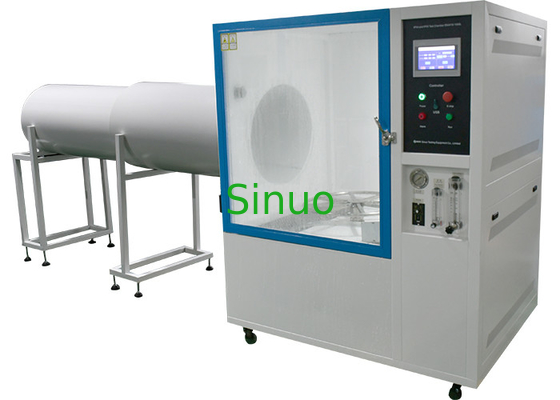

IEC60529 IPX3~6 Peralatan Pengujian Tahan Air Komprehensif 1000L
| Applied Standards: | IEC60529 | IP Code: | IPX3 IPX4 IPX5 IPX6 |
| Observation Window: | Kaca tempered transparan | Turntable Rotation: | 1-5r/mnt |
| Chamber Inner Material: | Besi tahan karat | Warranty time: | Satu tahun |
| Inner Size: | L 1000mm * D1000mm * H1000mm | Control: | PLC + Layar sentuh |
| High Light: | Peralatan Pengujian Tahan Air Komprehensif,Peralatan Pengujian Tahan Air 1000L,Peralatan Pengujian Tahan Air IPX3 |
||
IEC60529 IPX3~6 Peralatan Pengujian Tahan Air Komprehensif 1000L
Ringkasan:
Latar Belakang Aplikasi: Perusakan produk dan material oleh air alami (hujan, laut, sungai, dll) menyebabkan kerugian ekonomi yang tak terhitung setiap tahun.Kerusakan yang ditimbulkan terutama meliputi korosi, fading, deformasi, strength drop, expansion, mildew, dll, terutama produk kelistrikan yang mudah terbakar karena korsleting akibat hujan.Oleh karena itu, pengujian air perlindungan selungkup untuk produk atau bahan tertentu merupakan proses yang penting dan kritis.
Area aplikasi umum: pencahayaan luar ruangan, peralatan rumah tangga, suku cadang mobil dan produk elektronik dan listrik lainnya.
Fungsi peralatan: Fungsi utama peralatan adalah untuk menguji sifat fisik dan properti terkait lainnya dari produk elektronik dan listrik, lampu, lemari listrik, komponen listrik, mobil, sepeda motor dan bagian serta komponennya dalam kondisi iklim yang disimulasikan.Setelah pengujian, putuskan apakah kinerja produk memenuhi persyaratan dengan verifikasi, sehingga memfasilitasi desain, peningkatan, verifikasi, dan inspeksi pabrik terhadap produk.
Standar: IEC60529:1989 +A1:1999 +A2:2013 <Tingkat perlindungan yang diberikan oleh enklosur (Kode IP)> uji IPX4 dan IPX5, gambar 5 dan gambar 6.
Parameter teknik:
| Parameter teknik | Parameter Dasar | |
| Ukuran Ruang Dalam | L1000*W1000*H1000mm | |
| Ukuran Ruang Luar | L1480*W3800*H1800mm | |
| Diameter Meja Putar | 400mm | |
| Bantalan Beban Maksimum Meja Putar | 30kg | |
| Kecepatan Meja Putar | 1 -5r/mnt (dapat disesuaikan) | |
| Metode Rotasi Meja Putar | Selalu positif / positif dan negatif alternatif | |
| Metode Penyesuaian Aliran | Sesuaikan aliran secara manual dengan pengukur aliran panel yang dapat disesuaikan | |
| Waktu Tes | 0-999 menit | |
| Total Wright | 350kg | |
| Parameter Nozzle Semprotan IPX34 | ||
| Parameter Nozzle Semprot |
Diameter luar: 102mm, diameter bola: SФ75.5mm, 1 lubang di tengah, 2 lingkaran dalam 12 lubang pada pitch 30 °, 4 lingkaran luar dari 24 lubang pada pitch 15 °, total 121 lubang 0.5mm, terbuat dari kuningan. |
|
| Aliran air | 10L/min±5%, flow meter dapat disesuaikan melalui rotameter, flowmeter elektronik adalah opsional | |
| Tekanan | 50～150Kpa, rentang pengukuran pengukur tekanan: 0～0.25Mpa | |
| Perisai Bergerak | Terbuat dari aluminium, bisa dilepas | |
| Jarak Semprot | 2.5M (nozzle menjauh dari bagian tengah meja putar) | |
| Metode Tetap Nosel | Memperbaiki mekanis | |
| Parameter Nozzle Jet IPX56 | ||
| Bukaan Jet Nozzle IPX5 | 6.3mm | |
| Bukaan Jet Nozzle IPX6 | 12.5mm | |
| Aliran IPX5Jet | 12,5 ± 0,625 | |
| Aliran Jet IPX6 | 100 ± 5L / mnt | |
| Tekanan Air (Mpa) | Disesuaikan sesuai dengan aliran air yang ditentukan | |
| Jarak Jet | 2.5M (nozzle menjauh dari bagian tengah meja putar) | |
| Metode Tetap Nosel | Memperbaiki mekanis | |
| Parameter Listrik | ||
| Catu Daya untuk Peralatan | 380V, 50Hz | |
| Kekuatan Peralatan | 3.0KW | |
| Fungsi Perlindungan Keamanan | Perlindungan kebocoran, perlindungan kekurangan air, perlindungan hubung singkat | |
| Ketentuan Penggunaan | Kondisi berikut dijamin oleh pengguna dan koneksi yang sesuai selesai. | |
| Penggunaan Ruang |
Tanah rata, drainase halus, lantai dan dinding kedap air, Daya dukung tanah tidak kurang dari 200kg / Berventilasi baik Tidak ada getaran kuat di sekitar perangkat Tidak ada medan elektromagnetik yang kuat di sekitar perangkat Tidak ada zat yang mudah terbakar, meledak, korosif dan debu di sekitar peralatan Ruang penggunaan dan perawatan yang tepat tersisa di sekitar peralatan: Sisi belakang, sisi kiri dan kanan, atas peralatan: 800mm;sisi depan peralatan: 1400mm |
|
| Keadaan lingkungan |
Suhu: 5 35 Kelembaban relatif: 85% Tekanan udara: 86kPa～106kPa |
|
| Tegangan, Frekuensi | AC380V±10%;50Hz ± 10%;tiga fase empat-kawat + kabel arde pelindung | |
| Kekuasaan | 3.0kW | |
| Resistensi Pentanahan Pelindung | Resistansi pembumian kabel pembumian pelindung kurang dari 4Ω | |
| Saklar daya |
1. Pengguna harus mengonfigurasi sakelar udara perlindungan kebocoran dengan kapasitas yang sesuai untuk peralatan di lokasi pemasangan, dan sakelar harus digunakan secara independen untuk perangkat. 2. Dilarang menggunakan sakelar pisau atau soket listrik. 3. Sakelar udara perlindungan kebocoran tidak lebih dari 2 meter dari peralatan. |
|
| Sumber air |
1. Pengguna harus mengkonfigurasi sumber air untuk peralatan di lokasi pemasangan, tekanan air tidak kurang dari 0.2Mpa, dan keran 4 titik dipasang. 2. Posisi keran tidak lebih dari 2 meter dari peralatan. |
|
Fitur Peralatan:
1. Cocok untuk produk IPX4 dan IPX5 (sebenarnya dapat mencapai uji peringkat tahan air IPX3, IPX4, IPX5, IPX6).
2. Casing luar terbuat dari pelat baja domestik berkualitas tinggi, dan permukaannya dicat dengan pernis kue, yang indah dan tahan lama.
3. Ruang dalam dan meja putar semuanya terbuat dari pelat baja tahan karat SUS304 # untuk memastikan penggunaan jangka panjang tanpa karat.
4. Ada jendela observasi transparan (bahan kaca tempered) di pintu, dan lampu LED di dalam ruangan, mudah bagi operator untuk mengamati tes internal.
5. IPX34: Mengkonfigurasi nozzle semprotan sesuai dengan spesifikasi IEC60529 gambar 5 (seperti yang ditunjukkan di bawah)
6. IPX56: Mengonfigurasi nosel semprot sesuai dengan spesifikasi IEC60529 gambar 6 (seperti yang ditunjukkan di bawah):
7. Drive meja putar: gunakan motor stepper berkualitas tinggi, dapat secara otomatis mengontrol rotasi positif dan negatif (maju dan mundur: cocok untuk uji penyalaan sampel dan untuk mencegah belitan kabel).
8. Waktu tes dapat diatur pada layar sentuh.Rentang pengaturan adalah 0-999 menit (dapat disesuaikan).
9. Sistem kontrol inti mengadopsi layar sentuh 7 inci + PLC.Komponen kelistrikannya mengadopsi merek impor seperti Omron.Proses pengkabelan sesuai dengan persyaratan standar nasional.Tata letak papan listrik masuk akal, kabelnya kokoh dan penandaannya jelas.
