IEC 60529 Wall Mounted IPX1 Dan IPX2 Peralatan Pengujian Kotak Drip Vertikal
| Drip Area: | 1000 × 1000mm | Drip Height: | 200mm |
| Power supply: | AC380V ± 5% / 50Hz | Relative humidity: | 25%-75% |
| Drip Hole Spacing: | 20mm × 20mm | Drip Box Lifting: | 1100-1800mm |
| Test Time: | 0-99.9 menit, dapat diatur sebelumnya | Dimensions: | 1250 × 1450 × 2450 |
| High Light: | Peralatan Pengujian Kotak Drip Vertikal,Peralatan Pengujian Kotak Drip IPX1,Peralatan Pengujian Kotak Drip yang Dipasang di Dinding |
||
IEC 60529 Peralatan Pengujian Kotak Tetes Vertikal IPX1 Dan IPX2 yang Dipasang di Dinding
Ikhtisar produk:
Peralatan pengujian tetesan vertikal hujan digunakan untuk memverifikasi kinerja pelindung selungkup untuk produk elektronik dan listrik, mobil, suku cadang sepeda motor, peralatan rumah tangga, segel dan lampu di bawah air yang menetes pada derajat IPX1 dan IPX2.
Peralatan pengujian masuknya air memastikan bahwa kecepatan tetesan mencapai nilai standar yang disyaratkan dengan mengendalikan aliran pasokan air, peralatan uji dapat menghasilkan aliran tetesan air yang seragam di seluruh area selungkup.
Sesuai standar:
IEC 60529-2013 “Tingkat perlindungan yang diberikan oleh enklosur (kode IP)” IPX1 dan IPX2
IEC 60598-1-2017 “Luminaries-Part1: Persyaratan dan pengujian umum”

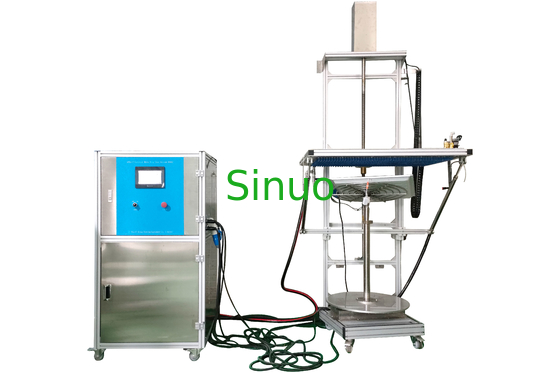

Struktur:
Peralatan uji terdiri dari mekanisme tetesan, kabinet kontrol listrik, dan meja putar.Braket kotak tetes digantung di dinding dan dengan fungsi anti-jatuh, yang dapat diangkat secara otomatis dikendalikan oleh motor.Meja putar memiliki kecepatan putaran 1r/menit, digunakan untuk uji IPX1;meja putar dapat dimiringkan 15 °, digunakan untuk uji IPX2.Alat uji dilengkapi dengan alat pembersih filter air untuk mencegah penyumbatan lubang jarum.Seluruh sistem ini mengadopsi struktur terbuka.
Gunakan lingkungan:
Catu daya: AC380V±5%/50Hz, 3KVA, atau sesuaikan dengan kebutuhan catu daya lokal klien.
Gunakan tempat: suhu 15-35 ° C, kelembaban relatif 25%-75%, tekanan atmosfer 86 ~ 106kpa (860 mbar -1060 mbar), harus dilengkapi dengan lampu dan sakelar kebocoran tahan air (atau soket), tanah perlu datar, dan fungsi pemasukan air dan drainase harus baik.
Sumber air: air bersih atau air keran tanpa kotoran, dilengkapi dengan filter pembersih air.
Parameter teknik:
| Kontrol & Operasi | PLC dan sistem kontrol cerdas layar sentuh |
| Area Tetesan | WD = 1000 × 1000mm, ukuran lain dapat disesuaikan |
| Tinggi Tetes | Jarak jarum 200mm ke sampel diukur secara otomatis oleh sensor inframerah |
| Kecepatan Tetes / Aliran Air | 1+0,5 0mm/mnt atau 3+0,5 0mm/mnt dapat dialihkan, curah hujan dikontrol secara digital |
| Lubang Jarum Lubang Jarum | 0.4mm |
| Jarak Lubang Tetes | 20mm × 20mm |
| Meja putar | Diameter: 600mm, dapat dimiringkan 15 °, kecepatan putar 1r / mnt, dengan bingkai penopang pengangkat, daya dukung 50kg |
| Pengangkatan Kotak Tetes | Didorong oleh motor, dapat disesuaikan dari 1100-1800mm, pemandu sekrup memastikan pengangkatan yang mulus dan penguncian sendiri |
| Waktu Tes | 0-99.9 menit, dapat diatur sebelumnya |
| Metode Instalasi | Pendakian gunung |
| Sistem Penyimpanan Air | Kotak kontrol dan tangki penyimpanan air dibangun dalam satu kabinet, tangki penyimpanan air dilengkapi dengan katup pelampung level air untuk secara otomatis mengontrol saluran masuk air, dan memiliki deteksi alarm level air tinggi dan rendah, untuk secara efektif mencegah pompa rusak karena air kering. |
| Perlindungan Keamanan | Perlindungan urutan fase, perlindungan kebocoran, perlindungan kekurangan air, perlindungan abnormal |
| Dimensi Peralatan | WDH=1250×1450mm×2450mm |
