Penguji Arus Sisa IEC 61009-1 untuk Pemutus Sirkuit 500A

IEC 61009-1 Penguji arus residu untuk pemutus sirkuit 500A

Ringkasan Peralatan:

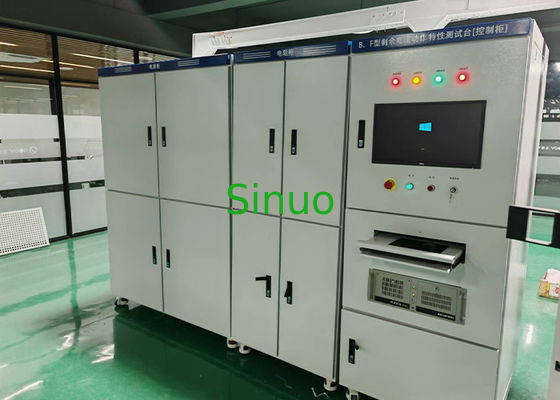

1Kabinet Kontrol Kebocoran:
Kabinet kontrol kebocoran terutama terdiri dari tiga penguji kebocoran (kebocoran tertutup S1, kebocoran tipe B 10A, dan kebocoran 500A) bersama dengan sirkuit kontrol.
Ini mendukung pengujian komprehensif dari semua jenis pemutus sirkuit arus residu (RCCB) yang saat ini digunakan, termasuk:

• Jenis AC(50Hz sinus wave AC)
• Jenis(50Hz sinus gelombang AC + berdenyut DC)
• Tipe F(frekuensi variabel AC dan gelombang komposit)
• Tipe B(jenis semua fungsi)

Ini mampu menghasilkan dan menguji berbagai bentuk arus residu, seperti:

• Sinusoidal AC residual arus pada frekuensi 150Hz, 400Hz, 1000Hz dan di bawah
• AC residual current superimposed dengan DC residual current smooth
• Pulsing DC residual current superimposed with smooth DC residual current
• Arus residu DC berdenyut yang dihasilkan oleh sirkuit rectifier dua fase atau multi-fase
• Arus sisa DC yang lancar

2Sistem kontrol otomatis:
Sistem kontrol otomatis terutama terdiri dari:

• Komputer industri Advantech (i7 CPU, 8G RAM)
• 21.5 inci LCD monitor
• HMI panel sentuh MCGS
• Modul pengumpulan parameter listrik Qingzhi
• Omron PLC
• Berbagai komponen kontrol tegangan rendah
• Transformator pengambilan sampel dan bagian pendukung lainnya

3. 125A arus beban:
Sistem beban memberikanbeban resistif penuh diatur dari 1A hingga 125A, terdiri dari beberapa resistor paralel dengan nilai spesifik (0.5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A).
Peralihan beban dikendalikan oleh kontaktor, denganPengaturan otomatis dan operasi simultan di tiga fase.

Parameter teknis

Isi Uji

Jenis AC
(1) ketika tidak ada beban, gunakan arus residual untuk menguji.

(2) Ketika arus residu meningkat secara konstan, periksa keakuratan tindakan.

(3) Ketika arus residu ditutup, periksa keakuratan tindakan.

(4) Ketika arus AC sinusida residual tiba-tiba muncul, periksa kebenaran tindakan tersebut.

Tipe S: Ketika arus residu dan waktu uji di Tabel 2 ditambahkan secara tiba-tiba, produk tidak berdetak.

(5) Ketika nilai arus residual antara 5In dan 500A tiba-tiba muncul, periksa kebenarannya.
Kelas saat ini adalah: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) Saat di bawah beban, uji dengan arus residual.
Saat di bawah arus nominal, uji sesuai dengan 9.9.2.2 dan 9.9.2.3.

(7) Kondisi uji khusus untuk RCD yang fungsi operasinya terkait dengan tegangan catu daya.
Uji dengan 0,85 kali dan 1,1 kali tegangan nominal.

Jenis
(1) Memverifikasi operasi yang benar ketika arus DC residual terus meningkat

(2) Verifikasi operasi yang benar jika terjadi arus DC pulsasi residual tiba-tiba

(3) Operasi yang benar di bawah beban.21.1.1

(4) Memverifikasi operasi yang benar ketika arus DC residual berdenyut ditumpuk pada 0.006A DC halus

Tipe F
(1) Memverifikasi operasi yang benar ketika arus residu gabungan meningkat secara konstan.

(2) Memverifikasi operasi yang benar ketika arus residu gabungan secara tiba-tiba diterapkan.

(3) Memverifikasi operasi yang benar dari RCD tipe F empat kutub ketika arus residu muncul ketika hanya dua kutub dihidupkan.
Uji produk empat kutub sesuai dengan 9.1.2, tapi hanya menguji konduktor netral dan salah satu jalur.

(4) Memverifikasi kinerja di bawah arus residu inrush. menerapkan denyut nadi dengan arus puncak 10Ind, mengukur 3 kali ke depan dan 3 kali ke arah belakang,dan produk tidak tersandung.

(5) Memverifikasi keakuratan ketika arus residu DC berdenyut ditumpuk dengan arus lancar 10mA. Tumpukkan arus residu DC lancar 10mA pada arus residu AC pada frekuensi nominal.

Tipe B
(1) Verifikasi keakuratan untuk arus sisa sinusoid AC 1000 Hz dan di bawah
a. Tingkatkan perlahan dari 0,2In ke nilai residual yang ditentukan dalam Tabel 2 dalam waktu 30 detik.
Jika arus yang ditentukan dalam Tabel 2 tiba-tiba muncul, uji waktu pemicu produk.
RCD umum: T<0,3s RCD tipe S: 0,13s ≤ T <0,5s
IEC 62423 Sistem pengujian arus sisa pemutus 500A 0

(2) Verifikasi operasi yang benar ketika arus residual AC ditumpuk pada arus residual DC yang lancar.
Tumpang tindih 0,4 kali arus kerja residual nominal pada arus residual AC (jenis AC) pada frekuensi nominal.
Arus residu DC halus atau arus residu DC 10mA halus (mana yang lebih besar).

(3) Operasi yang benar ketika arus residu DC berdenyut ditumpuk pada DC halusarus residual
IEC 62423 Sistem pengujian arus sisa pemutus 500A 1
Sisa arus DC yang lancar 0.4 kali arus kerja residual nominal atau arus residual DC halus 10mA (yang lebih besar dari keduanya) ditumpuk pada arus residual AC frekuensi nominal (Tipe A), 0° sudut).

(4) Memverifikasi operasi yang benar ketika arus residu DC dihasilkan oleh sirkuit rectifier dua fase
a. Perlahan-lahan meningkatkan arus dari 0,2In menjadi 2In untuk menguji arus pemicu produk.
Menurut nilai arus yang ditentukan dalam Tabel 1, tiba-tiba tambahkan arus kebocoran dan uji waktu pemicu produk.
IEC 62423 Pemutus sirkuit 500A Sistem pengujian arus residual 2

(5) Verifikasi operasi yang benar ketika arus residu DC dihasilkan dalam sirkuit rectifier dari catu daya tiga fase
a. Perlahan-lahan meningkatkan arus dari 0,2In menjadi 2In untuk menguji arus pemicu produk.
Menurut nilai arus yang ditentukan dalam Tabel 1, secara tiba-tiba meningkatkan arus kebocoran dan menguji waktu pemicu produk.
IEC 62423 Pemutus sirkuit 500A Sistem pengujian arus residual 3

(6) Memverifikasi operasi yang benar tanpa beban saat meluruskan arus residu DC
a. Perlahan-lahan meningkatkan dari 0,2In menjadi 2In untuk menguji arus pemicu produk.
Peningkatan tiba-tiba arus kebocoran sesuai dengan nilai arus yang ditentukan dalam Tabel 1 untuk menguji waktu pemicu produk.
IEC 62423 Sistem pengujian arus sisa pemutus 500A 4

(7) Di bawah beban, verifikasi operasi yang benar dengan arus residu DC yang lancar.
Uji arus pemicu produk dengan perlahan meningkatkan arus dari 0,2In menjadi 2In.

(8) Memverifikasi operasi yang benar dari RCD tipe B tiga kutub dan empat kutub ketika hanya dua kutub yang disediakan.
Melakukan tes sesuai dengan 9.2.1.2 dan 9.2.1.7.1, hanya memasok tenaga netral dan fase (satu fase).

(9) Setelah uji, periksa bahwa RCD dipicu oleh arus uji 2,5 In DC halus.

Bentuk Gelombang Output Saat Ini

1. tipe A 0 °

2. Tipe A 90°

3. tipe A 135 °

4. Jenis AC

5. DC+

6. AV tipe 1000Hz

7. DC2P

8. Gelombang Komposit

9. Waktu tindakan AC300mA

10. Waktu tindakan DC1000mA
