IEC 61009-1 Penguji Karakteristik Aksi Perangkat Pelindung Arus Sisa
| Applied Standards: | IEC61009-1, IEC60898-1, IEC61008-1 | Current Voltage Accuracy: | Kelas 1; C: 0.1mA; V: 0.1V |
| Power Consumption: | Maksimum 1500W | Current Output Range: | AC ： 5 ~ 2000mA |
| Timing Accuracy: | 5ms, resolusi 1ms | Output Voltage: | AC 3 PH 10~415V |
| High Light: | Ruang Uji EMC Anechoic,Ruang Uji EMC CISPR25,Ruang Uji ESA EMC Otomotif |
||

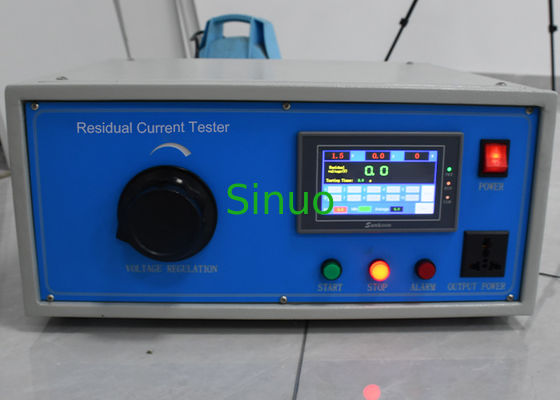

Penguji Karakteristik Aksi Perangkat Pelindung Arus Sisa IEC 61009-1
Ikhtisar Sistem:
Peralatan uji sesuai dengan persyaratan standar IEC 61009-1:2012, IEC 60898-1:2015, IEC 61008-1:2010, dll.
Digunakan untuk verifikasi otomatis karakteristik pengoperasian pemutus sirkuit kebocoran kecil, dan memverifikasi kinerja keselamatan pemutus sirkuit. Instrumen ini menggunakan prosesor berkecepatan tinggi ARM-7 sebagai intinya, dilengkapi dengan konverter A/D nilai efektif sebenarnya berkecepatan tinggi, generator sinyal sinusoidal DSS dan penguat daya dengan pelacakan listrik, instrumen secara otomatis mengeluarkan arus, dan dapat melakukan arus aksi, waktu aksi, dll. proyek pengujian.
Fitur:
➢ Konversi AD RMS sebenarnya berkecepatan tinggi dan presisi tinggi 24-bit, pengambilan sampel yang akurat dari arus dan tegangan pengoperasian
➢ Prosesor berkecepatan tinggi untuk mengambil sampel waktu aksi secara akurat
➢ Mendukung protokol komunikasi standar Modbus-RTU
➢ Mendukung pemilihan cepat arus pengoperasian untuk produk konvensional dan pengaturan terpisah arus pengoperasian untuk produk non-konvensional
➢ Prosesor tertanam 32-bit, pemrosesan berkecepatan tinggi sejumlah besar data komunikasi
➢ Antarmuka komunikasi serial asinkron full-rate RS232/485, laju baud maksimum dapat mencapai 115200bps
➢ Perlindungan isolasi untuk sinyal input dan output, pekerjaan yang aman
➢ Desain perangkat lunak dan perangkat keras watchdog WDT untuk memastikan stabilitas sistem
➢ Parameter konfigurasi disimpan dalam memori flash, yang tidak akan hilang saat daya mati, dan akan disimpan secara permanen
➢ Desain anti-macet perangkat lunak dan perangkat keras, dapat beradaptasi dengan kesempatan dengan lingkungan elektromagnetik yang keras
Parameter Teknis:
| Model | SN2502 |
| Platform Deteksi | Perangkat ini dilengkapi dengan satu set antarmuka uji pemutus sirkuit proteksi kebocoran tiga fase. Pemutus sirkuit proteksi kebocoran mengadopsi kabel manual, dan stasiun deteksi dapat diuji secara independen. |
| Konsumsi Daya Kerja | Maksimum 500W |
| Akurasi Tegangan Arus | Kelas 1; resolusi arus 0.1mA; resolusi tegangan 0.1V |
| Rentang Output Arus | AC:5~2000mA |
| Tegangan Output | 0~250V |
| Akurasi Waktu | 5mS, resolusi 1mS |
| Pemilihan fase Tipe A | 0 derajat (2000mA), 90 derajat (2000mA), 135 derajat (30mA) |
| Indikator | Sakelar daya perangkat menggunakan sakelar pengunci otomatis dengan lampu indikator, dan lampu pada sakelar menyala saat sakelar dihidupkan. Ada lampu indikator berjalan pada panel peralatan, dan lampu indikator menyala saat peralatan berjalan |
| Dimensi | 430mm×370mm×280mm |
| Berat | Sekitar 30 KG |
