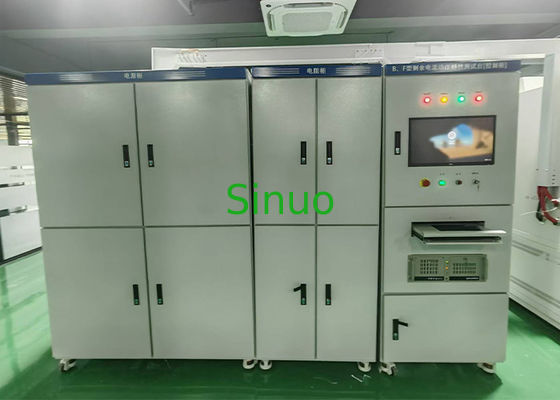

Sistem Pengujian Arus Sisa Pemutus Sirkuit IEC 62423 500A

1Sumber daya kerja: tiga fase empat kabel 380V ± 10%.

2Kapasitas peralatan: 90KVA.

3. Tegangan output: disediakan oleh pengguna.

4. AC Type 50Hz AC Residual Current: 2mA-10A, terus diatur, tingkat akurasi: 0,5 level.

20-500A, step output, tingkat akurasi: 1,5 level.

5. A-ype Half-wave Pulsating Residual Current: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, tingkat akurasi: tingkat 2.0.

6. 150H, 400Hz, 1000Hz arus residual: 2mA-10A, tingkat akurasi: 0,5 tingkat.

7. arus DC halus: 2mA-10A, tingkat akurasi: 1.0 tingkat.

8Frekuensi tes: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Gelombang Komposit (tipe F) Mengandung konten 10Hz 3,5%, konten 50/60Hz 13,8%, 1000Hz, konten 13,8%.

10Keakuratan waktu: 5mS, resolusi 1mS.

11. arus beban tiga fase: AC 1-125A, resistor superposisi tetap output.

12. Qingzhi parameter listrik: AC 500V / 5A, tingkat akurasi: 0,5 tingkat.

13. Antarmuka uji otomatis:

Pengeditan otomatis item uji dan pencatatan otomatis data uji

Isi tes:

• Jenis AC

(1) 9.9.2, ketika tidak ada beban, gunakan arus residual untuk menguji.

(2) 9.9.2.1: Ketika arus residu meningkat secara konstan, periksa keakuratan tindakan.

(3) 9.9.2.2: Ketika arus residu ditutup, periksa keakuratan tindakan.

(4) 9.9.2.3: Ketika arus AC sinusida residual tiba-tiba muncul, periksa keakuratan tindakan tersebut.

Tipe S: Ketika arus residu dan waktu uji di Tabel 2 ditambahkan secara tiba-tiba, produk tidak berdetak.

(5) 9.9.2.4: Ketika nilai arus residual antara 5In dan 500A tiba-tiba muncul, periksa kebenarannya.

Kelas saat ini adalah: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Saat di bawah beban, uji dengan arus residual.

Saat di bawah arus nominal, uji sesuai dengan 9.9.2.2 dan 9.9.2.3.

(7) 9.9.5 Kondisi uji khusus untuk RCD yang fungsi operasinya terkait dengan tegangan catu daya.

Uji dengan 0,85 kali dan 1,1 kali tegangan nominal.

• Jenis

(1) 9.21.1.1 Memverifikasi operasi yang benar ketika arus DC residual terus meningkat

(2) 9.21.1.2 Verifikasi operasi yang benar jika terjadi arus DC pulsasi residual tiba-tiba

(3) 9.21.1.3 Operasi yang benar di bawah beban. Dengan arus nominal, uji sesuai 9.21.1.1

(4) 9.21.1.4 Memverifikasi operasi yang benar ketika arus DC pulsasi residu ditumpuk pada DC lancar 0,006A

• Tipe F

(1) 9.1.2 Memverifikasi operasi yang benar ketika arus residu gabungan meningkat secara konstan.

(2) 9.1.3 Memverifikasi operasi yang benar ketika arus residu gabungan secara tiba-tiba diterapkan. Memverifikasi waktu putus dari RCD, arus uji kalibrasi menjadi 1,4In x 5In.

(3) 9.1.4 Memverifikasi operasi yang benar dari RCD tipe F empat kutub ketika arus residu muncul ketika hanya dua kutub yang didukung.

Uji produk empat kutub sesuai dengan 9.1.2, tapi hanya menguji konduktor netral dan salah satu jalur.

(4) 9.1.6 Memverifikasi kinerja di bawah arus residu inrush. Menerapkan denyut nadi dengan arus puncak 10Ind, mengukur 3 kali ke depan dan 3 kali ke belakang,dan produk tidak tersandung.

(5) 9.1.7 Memverifikasi kebenaran ketika arus residu DC berdenyut ditumpuk dengan arus lancar 10mA. Tumpukkan arus residu DC lancar 10mA pada arus residu AC pada frekuensi nominal.

• Tipe B

(1) 9.2.1.2 Verifikasi keakuratan untuk arus sisa sinusoid AC 1000 Hz dan di bawahnya

a. Tingkatkan perlahan dari 0,2In ke nilai residual yang ditentukan dalam Tabel 2 dalam waktu 30 detik.

Jika arus yang ditentukan dalam Tabel 2 tiba-tiba muncul, uji waktu pemicu produk.

RCD umum: T<0,3s RCD tipe S: 0,13s ≤ T <0,5s

(2) 9.2.1.3 Verifikasi operasi yang benar ketika arus residual AC ditumpuk pada arus residual DC yang lancar.

Tumpang tindih 0,4 kali arus kerja residual nominal pada arus residual AC (jenis AC) pada frekuensi nominal.

Arus residu DC halus atau arus residu DC 10mA halus (mana yang lebih besar).

(3) 9.2.1.4 Operasi yang benar ketika arus residu DC berdenyut ditumpuk pada arus residu DC halus

Sisa arus DC yang lancar 0.4 kali arus kerja residual nominal atau arus residual DC halus 10mA (yang lebih besar dari keduanya) ditumpuk pada arus residual AC frekuensi nominal (Tipe A), 0° sudut).

(4) 9.2.1.5 Memverifikasi operasi yang benar ketika arus residu DC dihasilkan oleh sirkuit rectifier dua fase

a. Perlahan-lahan meningkatkan arus dari 0,2In menjadi 2In untuk menguji arus pemicu produk.

Menurut nilai arus yang ditentukan dalam Tabel 1, tiba-tiba tambahkan arus kebocoran dan uji waktu pemicu produk.

(5) 9.2.1.6 Verifikasi operasi yang benar ketika arus residu DC dihasilkan dalam sirkuit pengoreksi dari catu daya tiga fase

a. Perlahan-lahan meningkatkan arus dari 0,2In menjadi 2In untuk menguji arus pemicu produk.

Menurut nilai arus yang ditentukan dalam Tabel 1, secara tiba-tiba meningkatkan arus kebocoran dan menguji waktu pemicu produk.

(6) 9.2.1.7.1 Memverifikasi operasi yang benar tanpa beban saat meluruskan arus residu DC

a. Perlahan-lahan meningkatkan dari 0,2In menjadi 2In untuk menguji arus pemicu produk.

Peningkatan tiba-tiba arus kebocoran sesuai dengan nilai arus yang ditentukan dalam Tabel 1 untuk menguji waktu pemicu produk.

(7) 9.2.1.7.2 Di bawah beban, verifikasi operasi yang benar dengan arus residu DC yang lancar.

Uji arus pemicu produk dengan perlahan meningkatkan arus dari 0,2In menjadi 2In.

(8) 9.2.3 Memverifikasi operasi yang benar dari RCD tipe B tiga kutub dan empat kutub ketika hanya dua kutub yang disediakan.

Melakukan tes sesuai dengan 9.2.1.2 dan 9.2.1.7.1, hanya memasok tenaga netral dan fase (satu fase).

(9) 9.2.4 Setelah pengujian, pastikan bahwa RCD

dipicu oleh arus uji 2.5In DC halus.
