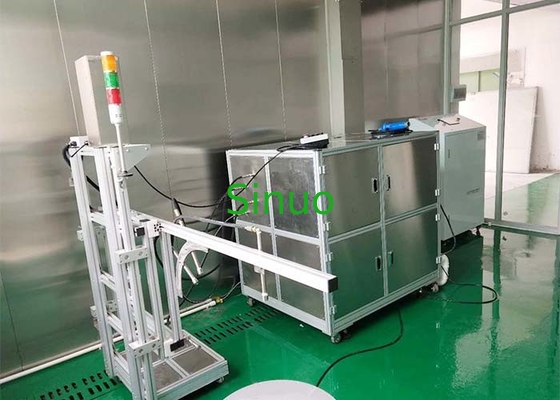

IEC60529 IPX6K9K Tekanan Tinggi Dan Suhu Sistem Uji Jet Air Uji tahan air

IEC60529 IPX6K9K Tekanan Tinggi Dan Suhu Sistem Uji Jet Air Uji tahan air

Standar:

1. DIN 40050-9:1993 Kode IP untuk tingkat perlindungan kandang

2. ISO 20653:2013 Kendaraan jalan - Kelas perlindungan (kode IP) - Perlindungan peralatan listrik terhadap benda luar, air dan kontak

3. GB/T 30038-2013 Kendaraan jalan Tingkat perlindungan peralatan listrik dan elektronik (kode IP)

4. IEC 60529: 2013 Kode Tingkat Klasifikasi Perlindungan (IP) untuk Kandang Listrik

5. GB 4208-2017 Tingkat perlindungan Shell

Informasi fungsi:

Tujuan utama peralatan ini adalah untuk melakukan pengujian tahan air IPX9K pada perlindungan komponen listrik mobil, lampu, dan casing produk elektronik dan listrik.Ini adalah peralatan pengujian tahan air yang dirancang untuk mensimulasikan lingkungan alami atau pencucian mobil tekanan tinggi buatanKomponen utama peralatan harus meliputi: tekanan tinggi dan suhu tinggi pompa air piston, motor asinkron tiga fase,dan pipa masuk dan keluar dari pompa air harus terhubung dengan selang tekanan tinggiPeralatan ini terutama terdiri dari kabinet kontrol, sistem pasokan air, nozzle tekanan tinggi, nozzle penyesuaian listrik, dan turntable sampel.

Parameter teknis:

Parameter teknis IPX9K

1Ujiannya memenuhi kebutuhan cangkang kecil (sampel dengan ukuran maksimum tidak melebihi 250 mm) dan cangkang besar (sampel dengan ukuran maksimum lebih besar atau sama dengan 250 mm).Ukuran sampel maksimum yang diuji adalah: Ø1150mmX750mm

2. Suhu air uji: 80±5 °C dapat dikontrol

3Spesifikasi nozzle: disesuaikan sesuai dengan grafik standar, memenuhi persyaratan standar IPX9K

4. sudut nozzle: shell kecil (0°, 30°, 60°, 90°), shell besar permukaan vertikal 90°

5Tekanan semprot air: 8MPa-10MPa (diatur)

6Aliran semprotan air: 14L/min-16L/min (diatur)

7. Jarak semprot air: 100 ~ 250mm disesuaikan

8. Tes produk power-on bekerja: memberikan antarmuka daya sampel

9Pompa air: Pompa air bertekanan tinggi dan suhu tinggi yang diimpor dari Italia.

10. Digunakan untuk produk besar nozzle bracket: bagian bawah dapat bergerak secara listrik ke depan dan ke belakang, ke atas dan ke bawah tinggi dapat bergerak secara listrik,dan nozzle 90 derajat ke bawah dapat dipindahkan listrik kiri dan kanan.

11Sensor: sensor tekanan elektronik output nilai tekanan, turbin flow meter output nilai aliran

12. Kontrol: Kontrol otomatis waktu, tekanan, dan aliran.Kecepatan pompa booster dapat dikendalikan dengan mengubah frekuensi konverter frekuensi untuk mencapai aliran dan tekanan yang ditetapkan. Semua data dikonversi melalui tampilan instrumen cerdas pada panel kontrol

13. Tampilan: 7-inci Weinview layar sentuh warna

14. Bahasa antarmuka: Inggris, input layar sentuh

15Mode operasi: 0°, 30°, 60°, 90° siklus operasi untuk produk kecil, 90° gerakan vertikal dari nozzle untuk produk besar, atau kombinasi dari kedua mode

16. Fungsi tampilan: secara dinamis memperbarui data pengambilan sampel dan pengaturan parameter secara real time. Dapat menampilkan tekanan, aliran, suhu, waktu pengujian, dll.

17Fungsi perlindungan: perlindungan terhadap kebocoran, perlindungan atas beban, perlindungan sirkuit pendek, perlindungan keselamatan operasi personel

18Kapasitas tangki air: ≥ 200L

19. Papan putar: Diameter bawah 800mm, Papan putar atas 350 mm, Papan putar bawah beban 150KG, Papan putar atas beban 25KG, tiang dapat dilepas,produk kecil dapat ditempatkan di atas turntable, produk besar dapat ditempatkan langsung di turntable bagian bawah setelah menghapus turntable bagian atas, kecepatan rotasi: 5r/min± 1r/min

20Sumber daya peralatan: AC380V, 50Hz, 30KW.

Parameter teknis IPX6K

1. Cocok untuk pengujian IPX6K produk

2. lubang muncung: ф6.3mm

3Bahan nozel: stainless steel

4Aliran semprotan air: 75L/menit

5Tekanan semprotan air: sekitar 1000KPa/menit

6Waktu pengujian: setidaknya 3 menit, waktu yang diatur pengguna (dikendalikan oleh sistem kontrol)

7Jarak antara nozzle dan shell: 2,5-3m (dikendalikan oleh tester)

8. Nozzle holder: Tinggi angkat dan sudut diatur, yang nyaman untuk memperbaiki nozzle dan tidak memerlukan operasi genggam

9Kontrol aliran dan tekanan: pemantauan real-time dari sensor aliran dan tekanan, kontrol cerdas dari konverter frekuensi dan parameter dapat dipilih dan diatur di kabinet kontrol

10Pengontrol: Mitsubishi PLC

11. antarmuka manusia-mesin: Weinview, 7-inci, layar sentuh warna

12Konverter frekuensi: Konverter frekuensi Delta

13Pompa air: pompa selatan pompa vertikal stainless steel

14Tangki air: ≥ 500L tangki air stainless steel

15. Papan putar: Diameter bawah 800mm, Papan putar atas 350 mm, Papan putar bawah beban 150KG, Papan putar atas beban 25KG, tiang dapat dilepas,produk kecil dapat ditempatkan di atas turntable, produk besar dapat ditempatkan langsung di piringan bawah setelah menghapus piringan atas, kecepatan rotasi: 5r/min± 1r/min (dibagikan oleh IPX6K dan IPX9K)

16Fungsi perlindungan: perlindungan terhadap kebocoran, perlindungan atas beban, perlindungan terhadap sirkuit pendek.

17Pipa semprotan air: selang tekanan tinggi.
