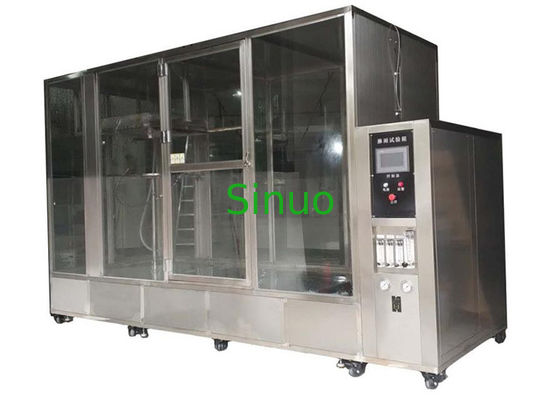

Ruang Uji Tahan Air IEC 60529 IPX1–IPX6 1800L dengan Konstruksi Baja Tahan Karat SUS304

IEC 60529 IPX1–IPX6 Ruang Uji Tahan Air 1800L Dengan Pipa Ayun Uji Air Tetes & Nozel Jet

Ikhtisar Produk

Ruang Uji Hujan IEC 60529 IPX1–IPX6 dirancang untuk mengevaluasi apakah produk listrik dan elektronik, penutup, dan komponen dapat mempertahankan kinerja yang andal di bawah simulasi hujan, air yang menetes, percikan air, dan pancaran air yang kuat. Sistem ini secara akurat mereproduksi berbagai kondisi hujan lingkungan untuk memverifikasi tingkat perlindungan kedap air produk selama penelitian dan pengembangan, kontrol kualitas, dan sertifikasi.

Banyak digunakan pada peralatan listrik, produk penerangan, lemari kontrol, komponen elektronik, suku cadang otomotif, bus, sepeda motor, dan peralatan lainnya, ruangan ini memastikan verifikasi yang tepat terhadap keandalan produk tahan air, peningkatan desain, dan inspeksi pabrik.

Fitur:

1. Cocok untuk produk uji peringkat tahan air IPX1, IPX2, IPX3, IPX4, IPX5, IPX6.

2. Selubung luar terbuat dari pelat baja domestik berkualitas tinggi, dan permukaannya dicat dengan pernis kue, yang indah dan tahan lama.

3. Ruang bagian dalam, meja putar, dan tabung berosilasi semuanya terbuat dari pelat baja tahan karat SUS304 # untuk memastikan penggunaan jangka panjang tanpa karat.

4. Struktur kamar; tangki air mandiri, air dapat disirkulasikan; katup pelampung tangki air dipasang di tangki air, yang secara otomatis mengontrol pemasukan air; dan peralatan tersebut memiliki fungsi deteksi alarm ketinggian air rendah.

5. Terdapat jendela observasi transparan (bahan kaca tempered) di pintu, dan lampu LED di dalam ruangan, memudahkan operator untuk mengamati pengujian internal.

6. PX12: Tangki tetesan terbuat dari vakum dan terbuat dari baja tahan karat. Posisi kontak nosel terbuat dari kerucut kuningan, yang memudahkan pemasangan nosel semprot.

7. IPX12: Memiliki fungsi fungsi pengeringan udara terkompresi. Setelah pengujian selesai, kelebihan air dalam tangki tetesan dapat dibuang untuk menghindari pengotoran air dan menyumbat lubang jarum. (Catatan: pengguna perlu menyediakan pasokan udara).

8. IPX34: Penggerak tabung berosilasi mengadopsi motor servo berkualitas tinggi. Kecepatan dan sudut osilasi dapat disesuaikan secara tepat. Tidak ada masalah yang keluar dari langkah. (Keluar dari langkah: ini akan menyebabkan kegagalan fungsi tabung berosilasi, tabung berosilasi akan mengenai poros meja putar tengah, dan menyebabkan kerusakan peralatan.)

9. Nosel semprot IPX3/4 dan nozel selang IPX5/6 dibuat sesuai dengan yang berikut:

10. Tindakan filtrasi: filter standar presisi tinggi, dapat secara efektif menyaring kotoran dalam air keran; filter dapat diganti secara berkala.

11. Penggerak meja putar: gunakan motor stepper berkualitas tinggi, kecepatan dan sudut dapat diatur pada layar sentuh (dapat disesuaikan), dan secara otomatis dapat mengontrol putaran positif dan negatif (maju dan mundur: cocok untuk sampel uji penyalaan dan untuk mencegah penggulungan kabel).

12. Ruang uji dilengkapi dengan soket listrik sampel (AC220, 10A). Catu daya sampel dapat dikontrol dengan program: kegagalan daya (0-999 menit) - daya (0-999 menit) - kegagalan daya (0-999 menit), cocok untuk sampel yang perlu dihidupkan / dimatikan selama pengujian.

13. Waktu pengujian dapat diatur pada layar sentuh. Rentang pengaturannya adalah 0-999 menit (dapat disesuaikan).

14. Sistem kontrol inti mengadopsi layar sentuh 7 inci + PLC. Komponen kelistrikannya mengadopsi merek impor seperti LS dan Omron. Proses pengkabelan sesuai dengan persyaratan standar nasional. Tata letak papan listrik masuk akal, kabelnya kokoh dan penandaannya jelas.

15. Ruang dilengkapi dengan kotak suku cadang in-line, suku cadang umum (seperti obeng hex, elemen filter, jarum, dll.) ditempatkan untuk memudahkan penyimpanan dan penggunaan.

Parameter Teknis:

Kategori	Barang	Spesifikasi
Uji Tetesan IPX1–IPX2	Ukuran Ruang Dalam	1800 × 1800 × 1800 mm (L×T×T)
	Dimensi Eksternal	kira-kira. 2500 × 3300 × 2600 mm (L×T×T)
	Ukuran Pelat Tetes	1200×1200×60mm
	Jarak ke Sampel	200mm
	Diameter Lubang Tetes	0,4 mm
	Jarak Lubang	20mm
	Tingkat Curah Hujan	1 ±0,5 mm/menit; 3 ±0,5 mm/menit
	Meja putar	IPX1 datar; IPX2 kemiringan 15°
	Sumber Udara	≥ 5 kg (disediakan pengguna)
Uji Tabung Osilasi IPX3–IPX4	Radius Osilasi	200/400/600/800 mm (opsional)
	Jarak Nosel ke Sampel	200mm
	Jarak Lubang	50mm
	Sudut Semprot	120° (IPX3) / 180° (IPX4)
	Kecepatan Osilasi	IPX3: 30°/dtk, 15 siklus/menit; IPX4: 5 siklus/menit
	Diameter Lubang Pancaran Air	0,4 mm
	Laju Aliran per Lubang	0,07 L/menit ±5%
	Tekanan Semprot	80–150 kPa
Uji Semprotan Jet IPX5–IPX6	Kuantitas Nosel	1 buah (IPX5) + 1 buah (IPX6)
	Diameter dalam nosel	IPX5: 6,3mm / IPX6: 12,5mm
	Jarak Semprotan	2500–3000mm
	Laju Aliran	IPX5: 12,5 ±0,625 L/mnt；IPX6: 100 ±5 L/mnt
	Tekanan Semprot	30–200 kPa
	Durasi Semprotan	3–9999 menit
	Rentang Pengatur Waktu	1–9999 mnt
	Tampilan Tekanan	Pengukur tekanan analog
Struktur & Bahan	Bahan Kamar	Baja tahan karat SUS304 + kaca tempered
	Bahan Bingkai	Baja tahan karat SUS304 (disikat)
	Sistem Semprot	Pompa bertekanan tinggi + pipa semprot stainless steel
	Bahan Pipa Semprot	Baja tahan karat SUS304
	Kecepatan Meja Putar	1–7 putaran/mnt dapat disesuaikan
	Beban Meja Putar	20kg
	Tinggi Meja Putar	300–600 mm dapat disesuaikan
	Diameter Meja Putar	200/400/1000mm
	Sistem Sirkulasi Air	Tangki air internal + pompa baja tahan karat resirkulasi
Sistem Pengendalian	Pengendali	Sistem kontrol layar sentuh
	Pengaturan Waktu Tes	1–999,999 mnt
	Penggerak Meja Putar	Motor diarahkan (kecepatan stabil)
	Penggerak Osilasi	Motor stepper (osilasi halus)
	Pengukuran Aliran	Pengukur aliran digital
	Pemantauan Tekanan	Pengukur tekanan analog
	Kontrol Aliran/Tekanan	Katup manual + indikator digital
Persyaratan Lingkungan	Suhu Sekitar	10–35°C (rata-rata 24 jam ≤28°C)
	Kelembaban Relatif	≤85% RH
Persyaratan Listrik	Catu Daya	380V, 50Hz, tiga fase lima kabel
	Konsumsi Daya	kira-kira. 5kW
	Ketahanan Tanah	< 4 Ω
	Perlindungan Keamanan	Perlindungan kebocoran, perlindungan urutan fase, alarm
Aksesori Standar	Gelas Ukur	1 buah
	Mengikat	1 buah
	Saring Inti	2 buah
	Baki Air (Ø200 mm)	1 buah
	Baki Miring	1 buah
	Penghapus Jendela	1 buah
	Jarum Tetes	150 buah
