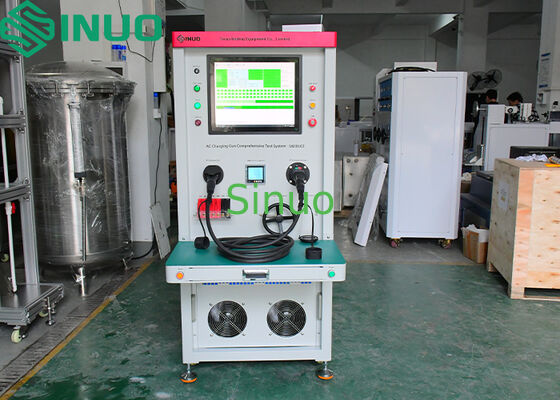

Sistem Uji Komprehensif Senjata Pengisian Kendaraan AC Standar UL

Sumber Daya

Single-phase AC 220V / 50Hz

Pasokan Udara

0.6 MPa

Sistem kontrol

PLC + PC Industri

Pemindaian Barcode

Perangkat ini dilengkapi dengan scanner untuk membaca barcode atau QR code pada sampel tes.

Pindai produk sebelum pengujian; setelah pengujian, kode yang dipindai secara otomatis dikaitkan dengan catatan pengujian, memungkinkan pelacakan.

Uji kontinuitas kawat

Putus, kontinuitas, sirkuit pendek, dan uji urutan kabel dilakukan melalui pemindaian PLC Input / Output.

PLC secara otomatis menentukan lulus / gagal.

Jangkauan Resistensi Terpadu

1 ‰ 5000 Ω, Keakuratan: 1%
Batas atas dan bawah dapat ditetapkan untuk menentukan kualitas produk.

Resistensi CC & PE (Tombol Ditekan / Tidak Ditekan)

16A colokan AC:Tidak Ditekan RC: 680Ω, Ditekan RC+R4:3.38 kΩ

32A colokan AC:Tidak Ditekan RC: 220Ω, Ditekan RC+R4:3.52 kΩ

63A colokan AC:Tidak Ditekan RC: 100Ω, Ditekan RC+R4:3.4 kΩ

Keakuratan pengukuran resistensi harus mencapai 1% ∼2%.

Jangkauan pengujian termistor

100-50.000 Ω, Keakuratan: 2%

Batas atas dan bawah dapat ditetapkan untuk menentukan kualitas kontinuitas.

Uji Kapasitas Pengangkut arus & Penurunan Tegangan

Mengukur penurunan tegangan di seluruh konektor di bawah kondisi arus nominal dan overload.

Transformer tiga fase terpasang: 0-380V output, beban tiga fase terpasang 0-35A.

Jangkauan uji yang didukung:

3.3 kW 16A fase tunggal

7.4 kW 32A fase tunggal

11 kW 16A tiga fase

22 kW 32A tiga fase

Uji ketahanan isolasi

Fase tunggal: L-N, L-E, E-N

Tiga fase:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameter:

1.Tegangan uji: DC 100 ‰ 1000V (bisa disesuaikan)

2.Batas bawah: 1 M1 GΩ (bisa disesuaikan)

3.Keakuratan: ± 5%

4.Alarm saat resistance < nilai yang ditetapkan

Uji Resistensi Dielektrik (Hi-Pot)

Fase tunggal: L-N, L-E, E-N

Tiga fase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameter:

1.Tegangan pengujian: AC 0?? 5 kV / DC 0?? 6 kV (bisa disesuaikan)

2.Batas arus kebocoran: AC 0,120 mA, DC 0,01 5 mA

3.Keakuratan: ±1,5% + 3 digit

4.Tampilan tegangan digital, pengaturan otomatis yang dapat diprogram

5.Alarm jika arus kebocoran melebihi nilai yang ditetapkan

Stasiun Uji

Stasiun tunggal, satu produk per uji

Pemegang colokan

Pemegang colokan kendaraan AC UE, pemegang colokan pijakan AC EU, pemegang colokan AC GB, pemegang colokan AC AS

Plat ekor

Perlengkapan penekanan khusus yang cocok dengan produk uji, dengan penjepit dan pelat pelindung

Ketinggian Socket

750~1000 mm, dirancang secara ergonomis

Perangkat lunak komputer

1.Mendukung Win 7 dan Win 10, Semua pengaturan parameter dapat dikonfigurasi melalui perangkat lunak.

2.Hasil tes setiap produk disimpan ke komputer secara real time untuk akses, tampilan, dan analisis yang mudah.

3.Antarmuka komunikasi disediakan untuk koneksi opsional ke sistem MES, memungkinkan data pengujian untuk diunggah ke basis data MES untuk manajemen dan kontrol.

4.Data uji disimpan segera setelah selesai.

5.Data tes yang disimpan dapat diekspor dalam format TXT atau Excel.

Dimensi

W 900 × D 800 × H 1800 mm

Berat badan

sekitar 300 kg

lainnya

1.Router mobile dengan fungsi penguncian.

2.Konektivitas MES: Opsional, biaya tambahan berlaku.
