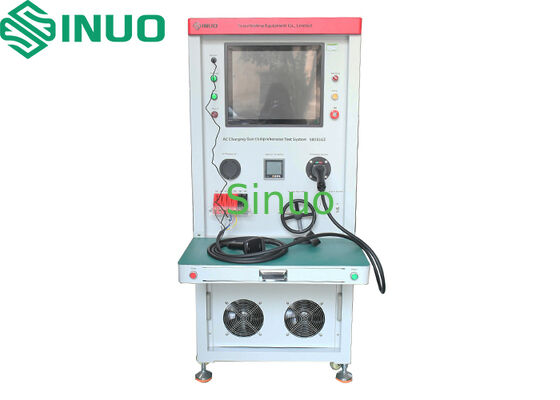

Sistem Uji Komprehensif Pistol Pengisian Kendaraan untuk Standar GB/EU/UL

MOQ:	1
harga:	dapat dinegosiasikan
Kemasan Standar:	kasus kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	1 Set Per Bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SNJ8163

Mendukung Standar:

Standar GB / UE / UL

Stasiun Uji:

Stasiun tunggal

Rentang Pengujian Termistor:

100 – 50.000Ω

Daya dukung saat ini:

0-35A

Fungsi Tes:

Uji resistansi, kontinuitas, dan dielektrik HV terintegrasi

Manajemen Data:

Ketertelusuran kode QR dan pembuatan laporan otomatis

Menyoroti:

Sistem uji pistol pengisian kendaraan

Peralatan uji pengisian GB EU UL

Peralatan pengujian kendaraan dengan garansi

Deskripsi Produk

Sistem Uji Komprehensif Senapan Pengisian Kendaraan untuk Standar GB/EU/UL

Sistem uji yang komprehensif ini melakukan inspeksi fungsional dari colokan AC sesuai dengan standar Cina (GB), Eropa (UE), dan Amerika (UL).dengan hasil pengujian disimpan secara otomatis dalam laporan dan hasil kualifikasi dicetak langsungSemua fungsi diuji secara otomatis dalam satu operasi, memberikan efisiensi tinggi dan penghematan tenaga kerja ideal untuk produksi massal inspeksi penuh di fasilitas manufaktur.

Fungsi pengujian

Uji retakan, kontinuitas, sirkuit pendek, dan urutan kabel untuk kabel individu
Uji ketahanan kontinuitas konduktor utama
Pengukuran resistansi internal (termasuk keadaan pencetakan dan tidak pencetakan saklar tombol)
Verifikasi kapasitas arus dan pengukuran penurunan tegangan
Uji isolasi antara kabel
Uji daya dielektrik (tegangan tinggi) antara kabel
Pengujian kabel termokopel

Spesifikasi Teknis

Parameter	Spesifikasi
Sumber Daya	Single-phase AC 220V / 50Hz
Pasokan Udara	0.6 MPa
Sistem kontrol	PLC + PC Industri
Pemindaian Barcode	Scanner terintegrasi membaca barcode/QR code pada sampel uji, memungkinkan asosiasi otomatis dengan catatan uji untuk traceability
Uji kontinuitas kawat	Putus, kontinuitas, sirkuit pendek, dan uji urutan kabel melalui pemindaian PLC Input/Output dengan penentuan otomatis lulus/gagal
Jangkauan Resistensi Terpadu	1 - 5000 Ω, Keakuratan: 1% dengan batas atas/bawah yang dapat dikonfigurasi
Resistensi CC & PE	16A colokan AC:Tidak Ditekan RC: 680Ω, Ditekan RC+R4: 3,38 kΩ 32A colokan AC:Tidak Ditekan RC: 220Ω, Ditekan RC+R4: 3,52 kΩ 63A colokan AC:Tidak Ditekan RC: 100Ω, Ditekan RC+R4: 3,4 kΩ Keakuratan pengukuran: 1%-2%
Jangkauan pengujian termistor	100 - 50,000 Ω, Keakuratan: 2% dengan batas yang dapat dikonfigurasi
Uji Kapasitas Pengangkut arus & Penurunan Tegangan	Mengukur penurunan tegangan di seluruh konektor di bawah kondisi nominal dan kelebihan beban. Transformator tiga fase terpasang: 0-380V output, beban tiga fase terpasang 0-35A. Jangkauan tes yang didukung: 3.3 kW 16A fase tunggal, 7,4 kW 32A fase tunggal, 11 kW 16A tiga fase, 22 kW 32A tiga fase
Uji ketahanan isolasi	Fase tunggal: L-N, L-E, E-N. Tiga fase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. Parameter: Tegangan uji: DC 100-1000V (teratur), Batas bawah: 1 M-1 GΩ (teratur),Keakuratan: ±5%, Alarm ketika resistance < nilai yang ditetapkan
Uji Resistensi Dielektrik (Hi-Pot)	Fase tunggal: L-N, L-E, E-N. Tiga fase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. Parameter: Tegangan uji: AC 0-5 kV / DC 0-6 kV (teratur), Batas arus kebocoran:AC 0.1-20 mA, DC 0,01-5 mA, Keakuratan: ±1,5% + 3 digit, Tampilan tegangan digital dengan pengaturan yang dapat diprogram, Alarm jika arus kebocoran melebihi nilai yang ditetapkan
Stasiun Uji	Stasiun tunggal, satu produk per uji
Pemegang colokan	Pemegang colokan kendaraan AC UE, pemegang colokan pijakan AC EU, pemegang colokan AC GB, pemegang colokan AC AS
Plat ekor	Perlengkapan penekanan khusus yang cocok dengan produk uji, dengan penjepit dan pelat pelindung
Ketinggian Socket	750 - 1000 mm, dirancang secara ergonomis
Perangkat lunak komputer	Mendukung Win 7 dan Win 10 dengan konfigurasi parameter yang komprehensif.Antarmuka komunikasi yang disediakan untuk konektivitas sistem MES opsional. Data tes dapat diekspor dalam format TXT atau Excel
Dimensi	W 900 × D 800 × H 1800 mm
Berat badan	sekitar 300 kg
Fitur Tambahan	Router mobile dengan fungsi penguncian Konektivitas MES: Opsional, biaya tambahan berlaku
