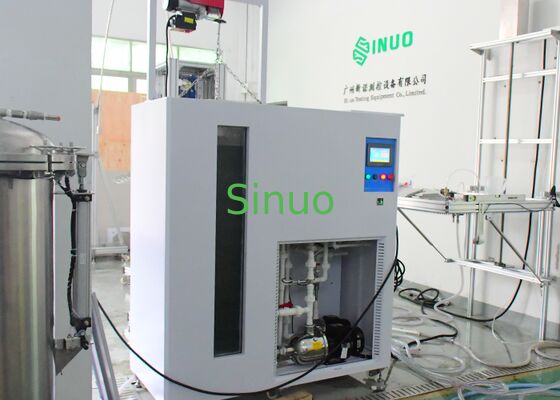

IEC 60529 Peralatan Uji Tahan Air Sistem Pengujian Tahan Air Terintegrasi IPX1‑IPX8 berfitur lengkap

MOQ:	1
harga:	dapat dinegosiasikan
Kemasan Standar:	kasus kayu lapis
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	5 set per bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SN4418

Daerah Hujan:

1000mm × 1000mm

Aperture tetesan:

φ0,4mm

Aliran curah hujan:

1mm/menit, 3mm/menit

Ketinggian tetesan:

200mm (kontrol otomatis)

Waktu ujian:

10 menit (dapat disesuaikan)

Bahan:

Paduan Aluminium

Sudut ayunan:

Maks ±175°

Aliran air:

>10L/menit±5%

Deskripsi Produk

IEC 60529 Sistem Pengujian Tahan Air Terintegrasi IPX1-IPX8 berfitur lengkap

Ikhtisar Produk

ItuSN4418 Sistem Uji Derajat Tahan Air IPX1~8 Terintegrasisepenuhnya mematuhiIEC 60529:2013DanIEC60335-1 Klausul 15standar internasional. Ini mengintegrasikan fungsi tetesan vertikal, tabung berosilasi, nosel semprot, semprotan selang, perendaman dan perendaman dalam untuk melakukan uji kinerja tahan air IPX1/2/3/4/5/6/7/8 lengkap dalam satu mesin. Ini banyak digunakan untukpengujian tahan air, sertifikasi kelas tahan air, verifikasi keandalanelektronik, lampu, perangkat luar ruangan, suku cadang otomotif, peralatan keamanan dan banyak lagi.

Fitur Utama

Cakupan peringkat IP penuh: solusi lengkap IPX1 ~ IPX8
Sepenuhnya sesuai dengan standar IEC 60529:2013 & IEC60335-1
Kontrol cerdas: Mitsubishi PLC + layar sentuh berwarna 7 inci
Suhu konstan otomatis, aliran konstan, kontrol tekanan konstan
Struktur tahan lama: baja tahan karat + paduan aluminium industri
Aksesoris lengkap: meja putar, braket pengangkat, sistem filtrasi
Kabinet kontrol terpusat untuk semua unit pengujian

Konfigurasi Sistem

TIDAK.	Nama	Kode IP	Komentar
1	Alat Uji Tetesan Hujan Vertikal	IPX1~2	Area tetesan: 1000mm×1000mm
2	Alat Uji Tabung Berosilasi	IPX3~4	Tabung baja tahan karat R200~R1600mm
3	Semprotan Nosel	IPX3~4	Semprotan tambahan genggam
4	Nosel Selang	IPX5~6	Uji semprotan air bertekanan tinggi
5	Ruang Perendaman & Tangki Air & Kabinet Kontrol Terintegrasi	IPX7	Ukuran bagian dalam: 650×600×1500mm
6	Tangki Perendaman Dalam	IPX8	bejana tekan φ600×1000mm
7	Meja putar	IPX1~6 Aksesori	φ600mm, dapat dimiringkan 0°/15°

Parameter Teknis

Alat Uji Tetesan Hujan Vertikal (IPX1/2)

Aplikasi	Berlaku untuk melakukan pengujian IPX1, IPX2.
Daerah hujan	1000mmX1000mm
Bahan tangki	Baja tahan karat
Bukaan yang menetes	￠0,4mm
Jarak lubang	20mm
Aliran Curah Hujan	1 mm/menit, 3 mm/menit, parameter yang ditetapkan pengguna (kesalahan: + 0,5 mm/menit).
Ketinggian tetesan air	200mm (kontrol otomatis oleh peralatan uji)
Waktu ujian	10Min, dapat diatur sesuai kebutuhan
Menguras	Secara otomatis mengosongkan air tangki setelah pengujian selesai
Bahan tubuh	Paduan aluminium industri
Dimensi (PxLxT)	1100X1200X2800mm
Struktur mesin	Pemasangan di Dinding
Kompresor udara	Kompresor udara senyap

Alat Uji Tabung Berosilasi (IPX3/4)

TIDAK.	Barang	Parameter
1	Persediaan air	Laju aliran air＞10L/mnt±5% air bersih tanpa penyertaan. Alat ini dilengkapi dengan unit penyaringan air bersih
2	Ukuran tabung berosilasi	Standar hadir dengan tabung berosilasi R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, terbuat dari baja tahan karat
3	Lubang jarum	Φ0,4 mm
4	Termasuk sudut dua lubang	IPX3:120°; IPX4:180°
5	Sudut ayunan tabung berosilasi	Maks. ±175° dapat diatur sebelumnya (Catatan: standar memerlukan IPX3:120°; IPX4:360°, namun karena terdapat meja putar di bawah tabung berosilasi selama pengujian, sehingga 360° tidak dapat dicapai selama pengujian sebenarnya, jika tanpa meja putar, maka 360° dapat dicapai)
6	Kecepatan ayunan	IPX3: 4dtk/waktu (2×120°); IPX4: 12 detik/waktu (2×360°);
7	Aliran air	Dapat diatur sesuai ukuran pendulum dan jumlah lubang pin (0,07 L/mnt per lubang)
8	Waktu pengujian	0,01S～99 jam 59 menit, dapat diatur sebelumnya
9	Alat pengukur tekanan	0~0,25MPa
10	Persyaratan situs	Ruang uji kedap air IP khusus, tanah harus rata dengan penerangan sakelar kebocoran kedap air 10A (atau soket) yang digunakan untuk peralatan. Dengan fungsi aliran masuk dan drainase yang baik. Instalasi di darat
11	Daerah tersebut	Menurut tabung berosilasi yang dipilih

Nozel Semprot (IPX3/4)

TIDAK.	Barang	Parameter
1	Persediaan air	Laju aliran air adalah 50～150kpa air bersih tanpa penyertaan.
2	Parameter nosel semprot	diameter luar: Ф102mm diameter bola: SФ75.5mm Ada lubang tengah dan Ada 24 lubang di lingkaran dalam lubang yang sudut disertakannya adalah 30°. Terdapat 96 lubang pada lingkaran luar lubang yang sudut dalamnya 15°. Total 121 lubang. Diameter lubang: Ф0.5mm Terbuat dari kuningan.
3	Aliran air	10L/mnt±5%, dapat disesuaikan dengan pengukur aliran (pengukur aliran tidak termasuk dalam item ini, opsional)
4	Rentang pengukur tekanan	0～0,4Mpa
5	Membingungkan	Dapat dilepas
6	Alat pengukur tekanan	0~0,25MPa
7	Persyaratan situs	Ruang uji tahan air IP khusus, tanah harus rata dengan penerangan Dengan fungsi aliran masuk dan drainase yang baik.

Nozel Selang (IPX5/6)

TIDAK.	Barang	IPX5	IPX6
1	Persediaan air	Laju aliran air ＞ 12,5L/mnt±5% air bersih tanpa penyertaan. Hal ini dapat dicapai dengan tangki air baja tahan karat dan peralatan bertekanan	Laju aliran air ＞100L/mnt±5% air bersih tanpa penyertaan. Hal ini dapat dicapai dengan tangki air baja tahan karat dan peralatan bertekanan
2	Diameter nosel	Ф6.3mm	Ф12.5mm
3	Aliran air	12,5±0,625L/mnt, Pengukur aliran dapat disesuaikan	100±5 L/mnt, Pengukur aliran dapat disesuaikan
4	Jarak dari jet nozzle ke enclosure	2,5~3m	2,5~3m
5	Waktu pengujian	Tidak kurang dari 1 menit/m² (tidak kurang dari 3 menit)	Tidak kurang dari 1 menit/m² (tidak kurang dari 3 menit)
6	Alat pengukur tekanan	0~0,25MPa	0~0,25MPa
7	Persyaratan situs	Ruang uji tahan air IP khusus yang lebarnya lebih dari 3m, Dengan fungsi aliran masuk dan drainase yang baik.	Ruang uji tahan air IP khusus yang lebarnya lebih dari 3m, Dengan fungsi aliran masuk dan drainase yang baik.

Ruang Perendaman & Kabinet Kontrol Terintegrasi (IPX7)

Barang	Parameter
Ukuran ruang dalam	650mm×600mm×1500mm
Volume tangki air	Kira-kira. 500L
Kontrol suhu	Suhu ruangan ~ 65℃ (±3℃, PID)
Jarak angkat	0~1200mm
Kapasitas beban	100kg
Pengendali	Mitsubishi PLC + layar sentuh 7 inci
Kekuatan	AC tiga fase 380V, 50Hz
Ukuran	1400×750×1600mm

Tangki Perendaman Dalam (IPX8)

Barang	Parameter
Ukuran tangki	φ600mm×1000mm
Kisaran tekanan	0~5bar (dapat disesuaikan)
Alat pengukur tekanan	0~6bar, kelas 0,25
Waktu ujian	0~99 menit
Tekanan maksimal	5bar
Koneksi	3/4 selang baja bertekanan tinggi

Meja Putar (Aksesori IPX1~6)

Barang	Parameter
Diameter	φ600mm
Kecepatan	1rpm
Sudut kemiringan	0°, 15°
Rotasi	90° / terus menerus
Bahan	Paduan aluminium industri
Ukuran	800×800×250mm

Pertanyaan yang Sering Diajukan

Q1: Tes IP apa yang dapat dilakukan SN4418?

J: Ini mendukung pengujian tahan air lengkap:IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8.

Q2: Standar internasional apa yang dipatuhi oleh sistem ini?

A: Ini sepenuhnya memenuhiIEC 60529:2013DanIEC60335-1 Klausul 15untuk sertifikasi tahan air produk.

Q3: Apakah saya memerlukan lemari kontrol tambahan?

A: Tidak. Semua unit adadikendalikan secara terpusatoleh kabinet kontrol IPX7 terintegrasi.

Q4: Apa perbedaan antara IPX7 dan IPX8?

J: IPX7 adalahperendaman sementara bertekanan normal; IPX8 adalahperendaman dalam bertekanan tinggihingga 5bar.

Q5: Apa saja persyaratan instalasinya?

J: Membutuhkan ruang uji tahan air khusus dengan lantai datar, saluran drainase, air keran bersih, dan pelindung kebocoran tahan air 10A.

Q6: Bisakah parameter pengujian disesuaikan?

J: Ya. Waktu, aliran, tekanan, suhu, sudut semuanya bisadiatur dengan tepatdi layar sentuh.

Q7: Apakah peralatannya tahan karat?

A: Penggunaan bagian-bagian pentingbaja tahan karat; Bodinya menggunakan paduan aluminium industri. Ini tahan air, tahan karat dan tahan lama.
