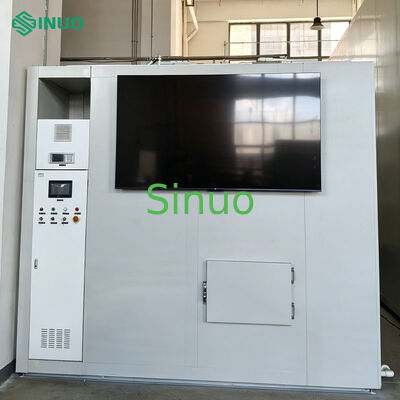

Sistem Uji Perbedaan Energi Entalpi Udara ISO 15042 7.5HP

MOQ:	1
harga:	Tailored
Kemasan Standar:	kayu lapis
Periode pengiriman:	2 bulan
Cara Pembayaran:	T/T
Kapasitas pasokan:	1 Set Per Bulan

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SN331-25RT

Standar Terapan:

ISO 15042, ISO 5151, dll.

Tipe UUT:

AC 7.5HP

Laporan Uji:

Formatnya dapat disesuaikan

Kapasitas Pendinginan:

0,75 HP～7,5 HP

Kapasitas Pemanasan:

0,75 HP～7,5 HP

Aliran udara:

300~4000 m³/jam

Presisi Tekanan Statis:

≤±（±0,5%RD）+（±0,5%FS）

Presisi Tekanan Nosel:

≤±（±0,25%RD）+（±0,25%FS）

Deskripsi Produk

ISO 15042 7.5HP Sistem Uji Perbedaan Energi Udara-Entalpi

Tinjauan Sistem

Laboratorium pengujian metode enthalpy udara 7.5HP ini terdiri dari ruang samping dalam ruangan dan luar ruangan yang dirancang untuk menguji kinerja AC dengan mengukur suhu, tekanan, dan parameter listrik.Sistem ini cocok untuk pengujian jenis jendela, tipe split, dan pendingin udara berdiri sendiri, mendukung baik tes kondisi operasi standar dan persyaratan pengujian diperluas untuk pemeriksaan dan pengembangan pengambilan sampel produk.

Operasi sistem dikendalikan melalui pengontrol yang dapat diprogram dan antarmuka HMI, dengan pengumpulan data yang sangat akurat dan transfer data secara real time ke komputer tingkat atas untuk pemrosesan, tampilan, penyimpanan,dan pembuatan laporan.

Standar Kepatuhan

Dirancang dan diuji sesuai dengan:

ISO 5151:2010
ISO 15042:2017

Prinsip Operasi

Ruang pengujian menyesuaikan suhu bola udara kering dan bola basah melalui kontrol suhu dan kelembaban yang seimbang.sementara suhu kontrol meter mengatur pemanas dan humidifier output untuk mencapai kondisi udara yang diinginkan.

Prosedur Operasional

Daftar Pemeriksaan Pra-Start

Tinjau catatan sebelumnya
Memverifikasi status pasokan listrik dan air
Memastikan unit yang sedang diuji (UUT) dipasang dengan benar

Operasi Standar

Tutup pemutus daya dan tekan tombol "Start"
Aktifkan kipas, sistem pemanas, pelembab, dan tekanan statis melalui HMI
Mengaktifkan sistem pendingin dan nozzle sesuai kebutuhan
Atur nilai SV pengontrol suhu sesuai dengan kondisi operasi
Energi UUT melalui sumber daya variabel frekuensi
Mengukur parameter UUT setelah kondisi operasi stabil
Penutupan mengikuti urutan terbalik dari prosedur startup

Unit di bawah spesifikasi pengujian

Tipe UUT yang didukung

Jenis dinding
Jenis langit-langit
Tipe empat arah
Tipe pendirian lantai

Jangkauan Pengukuran

Jangkauan Kapasitas Uji:
- Kapasitas pendingin: 0,75 HP - 7,5 HP
- Kapasitas Pemanasan: 0,75 HP - 7,5 HP
Aliran udara: 300-4000 m3/h (ruang penerima 7,5HP)
Dimensi Unit:
- Jenis panel: W≤1000mm, D≤800mm, H≤1800mm
- Jenis pemisah: W≤1000mm, D≤500mm, H≤2000mm
Parameter listrik:
- Daya fase tunggal: 0-5kW
- Tegangan fase tunggal: 0-300V
- arus fase tunggal: 0-20A
- Frekuensi: 50/60Hz
- Faktor daya: 0-1

Sumber Daya

Jenis: Tiga Fase, Empat Kawat, 45kVA (1 set)
Stasiun pasokan: 7,5HP Tipe satu-driven-one (sumber daya tiga fase)

Persyaratan Lingkungan

Tidak ada aliran udara yang kuat, sinar matahari langsung, atau gas korosif
Tidak ada getaran yang kuat atau sumber gangguan
Suhu lingkungan: 0°C-35°C, kelembaban relatif: <90%
Lingkungan ruang kontrol uji:
- Suhu: 23°C±5°C
- Kelembaban udara: <85%RH (termasuk periode non-operasi)
- Bebas dari serangga, tikus, dan gas korosif

Persyaratan Utilitas

Sumber daya: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% tingkat operasi)
Pasokan air: Air bersih, bebas skala pada 20L/h; koneksi DN15
Pengolahan air: koneksi DN50

Uji Kemampuan

Kapasitas pendingin nominal (T1, T2, T3)
Kapasitas pemanas nominal (tinggi, rendah, sangat rendah)
Pengukuran aliran udara
Kapasitas Dehumidifikasi
Analisis daya masukan
Perhitungan EER/COP
Pengukuran frekuensi, arus, dan tegangan

Keakuratan Pengukuran

Keakuratan Pengukuran	Keakuratan Pengulangan
Dibandingkan dengan mesin standar	Penyimpangan rata-rata dari 3 tes setelah dipasang
Kapasitas pendingin: ± 2%	Kapasitas pendingin: ± 1%
Kapasitas pemanasan: ± 2%	Kapasitas pemanasan: ± 1%

Kondisi Uji Utama

Tidak.	Titik pengujian	Sisi dalam ruangan (°C)		Sisi luar (°C)
		Bulb kering	Bulb basah	Bulb kering	Bulb basah
1	Tingkat pendinginan T1	27	19	35	24
	Tingkat pendinginan T2	21	15	27	19
	Tingkat pendinginan T3	29	19	46	24
2	Tingkat pendinginan maksimum T1	32	23	48	32
	T2 pendinginan maksimum	27	19	35	24
	T3 pendinginan maksimum	32	23	52	31
3	Freeze-up T1	21	15	21	15
	T2 beku	21	15	10	8
	T3 beku	21	15	21	15
4	Pendinginan Minimal	21	15	18	12
5	Keterbatasan Keringat	27	24	27	24
6	Rating Pemanasan Tinggi	20	15	7	6
	Pemanasan Rating Rendah	20	15	2	1
	Pemanasan Rating Extra Low	10	8	- 5	- 6
7	Pemanasan Maksimal	27	19	24	18
8	Pemanasan Minimal	20	15	-7	-8
9	Pembuangan Es Otomatis	20	12	2	1

Kondisi pengujian tambahan

	Sisi dalam ruangan	Sisi luar
Suhu (°C)	10-40	-15-60
Kelembaban Relatif (RH)	35% -93%	25% -93%
Keakuratan kontrol (°C)	±0,2 (WB)	±0,2 (WB)
Keakuratan pengujian (°C)	±0,1 (WB)	±0,1 (WB)

Catatan: Kombinasi suhu tidak boleh menyimpang secara signifikan dari standar. Kondisi pendinginan/pemanasan standar mempertahankan presisi kontrol ± 0,2°C; kondisi lain mempertahankan ± 0,3°C.Pengujian kapasitas yang tersedia melalui metode entalpi sisi tunggalKinerja tidak dijamin selama pencairan atau unit berhenti.

Operasi Berkelanjutan

Kemampuan operasi terus menerus ruangan samping:

≥ 10 jam pada DB=2,0°C, WB=1,0°C
≥ 8 jam pada DB=-7,0°C, WB=-8,0°C

Ketidakpastian Pengukuran

Keakuratan suhu RTD: ≤±0,1°C
Perbedaan tekanan statis: ≤ ± ± 0,5%RD) + ± 0,5%FS)
Perbedaan tekanan nozel: ≤±±±0.25%RD) +±±0.25%FS
Perbedaan Inlet & Outlet: ≤±±±0.25%RD) +±±0.25%FS)
Input listrik: ≤ ± ± 0,25%RD) + ± ± 0,25%FS
Suhu termokopel: ≤±0,5°C
Tekanan pendingin: ≤ ± ± 0,25%RD) + ± 0,25%FS)
Transmitter kelembaban relatif: ≤±3,0%RH

Struktur Sistem

Pemasangan Peralatan
