Sistem pengujian konsumsi mesin cuci 4 stasiun
| UUT Type: | Mesin cuci | Main Temp.&Huim.: | biasanya 23°C & 65% RH |
| Horizontal Temperature Nonuniformity: | ≤±1°C (10°C-45°C) | Vertical Temperature Gradient: | ≤±0,5°C/m (16°C-45°C) |
| Wind Speed: | ≤0,25m/detik | Test Station: | 4 stasiun |
Laboratorium ini menggunakan panel ruang terisolasi dan unit pengolahan kembali udara yang menyertainya untuk menyediakan lingkungan suhu dan kelembaban yang stabil untuk pengujian kinerja mesin cuci.Menggunakan sistem air suhu konstan dan sistem pengukuran dan kontrol terkait, unit yang diuji dapat beroperasi terus menerus pada suhu 23±2°C dan kontrol kelembaban 65%±5%.Fasilitas ini menyediakan kondisi yang diperlukan untuk pengujian konsumsi energi mesin cuci dan pengujian kinerja lainnya.
Proyek ini, laboratorium kinerja mesin cuci, terutama mencakup tiga stasiun pengujian untuk mesin cuci dan satu stasiun pengujian untuk mesin acuan.Tujuannya adalah untuk mendirikan laboratorium canggih yang mampu menguji mesin cuci, meningkatkan tingkat kualifikasi produk dan daya saing pasar.

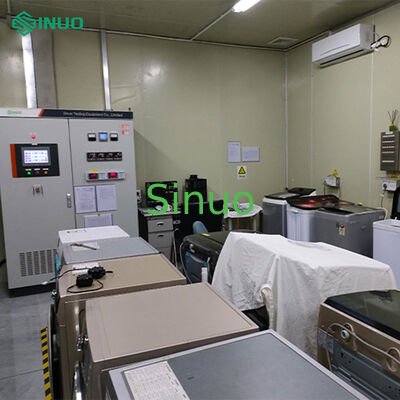

Laboratorium ini meliputi area sekitar 51m2 dan terdiri dari ruang pengujian dan ruang peralatan, yang mampu melakukan pengujian kinerja mesin cuci.Laboratorium ini dapat melakukan tes di tiga stasiun secara bersamaan.Konstruksi laboratorium terutama mencakup bagian-bagian berikut:
- Ruang ruang uji
- Unit pendingin dan pendingin
- Sistem kontrol lingkungan
- Sistem pasokan air suhu dan tekanan konstan dan sistem pipa
- Sistem kontrol
- Sistem kontrol kekerasan air
- Sistem pengukuran (stasiun pengujian dapat mengukur suhu air masuk, tekanan, kekerasan air, dan parameter listrik)
- Teknik sistem pasokan listrik dan distribusi listrik sekunder
- Desain, pemasangan, dan persiyapan
- Persyaratan suhu lingkungan ruang uji: 10°C-35°C, biasanya 23°C, dengan akurasi kontrol ±1°C
- Persyaratan kelembaban lingkungan ruang uji: 55% RH-75% RH, biasanya 65% RH, dengan akurasi kontrol ± 2% RH
- Persamaan suhu: Non-persamaan suhu horizontal: ≤±1°C (10°C-45°C)
- Gradien suhu vertikal: ≤±0,5°C/m (16°C-45°C), ≤1,2°C/m sebaliknya
- Kecepatan angin: ≤0,25m/s
- Kontrol tegangan catu daya: ± 1%
- Persyaratan suhu suplai air: 10°C-60°C, dapat diatur dalam ±1°C; suplai air langsung juga mungkin
- Tekanan suplai air: (0,03MPa-1,2MPa), diatur dalam ±0,02MPa, biasanya 0,24MPa ±0.02
- Stabilitas suhu air: ≤ ± 2,0°C
- Kisaran kekerasan air: (0,1 ∼3,0 mmol/L) ± 0,2 mmol/L, diatur secara manual
- Instrumen listrik: arus, tegangan, daya, dll., tingkat 0,25, rentang tegangan 0-600V, arus 0-20A, akurasi: ±0,5%
- Pengambilan suhu: ± 0,1°C, resolusi: 0,01°C
- Keakuratan kontrol kelembaban: ± 3%RH
- Konsumsi energi: ±0,5%; Unit: 0,001 kWh
- Arus: 0-20A, akurasi: ≤±0,5%
- Tegangan: 0-300V, akurasi: ≤±0,5%, 0-330V, akurasi: ≤±0,5%
- Kekuatan: 0-4kW, akurasi: ≤±0,5%
- Tekanan pasokan air, akurasi: ≤±0,02MPa
- Konsumsi daya
- Konsumsi air
- Rasio pencucian
- Tingkat keausan cuci
- Kinerja dehidrasi
- Kinerja pencucian
- Ruang pengujian: lapisan isolasi poliuretan 100 mm tebal, panel baja berlapis warna sisi ganda 0,6 mm tebal
- Panel poliuretan tahan api dengan kepadatan busa tidak kurang dari 38 kg/m3 dan nilai tahan api B1
- Dimensi ruang uji: L6000mm x W3000mm x H3200mm; dimensi spesifik dapat disesuaikan berdasarkan kondisi aktual
- Stasiun pengujian: 4 stasiun, stasiun kerja baja tahan karat
- Pintu ruang uji: W1200mm x H2200mm, tanpa ambang batas, dengan jendela pengamatan
- Pencahayaan: Empat tabung ganda, tahan kabut dan tahan air lampu neon (dengan penutup pelindung) dipasang
- Outlet daya cadangan AC fase tunggal dipasang di dinding (di pintu)
- Ruang uji memiliki tanda yang menunjukkan operasi uji
- Langit-langit: Panel aluminium berlubang 600x600mm digunakan untuk memastikan distribusi udara yang seragam
- Lantai ruang tes terbuat dari beton, tahan air, dilapisi dengan ubin anti-geser dan memiliki alur drainase
- Unit Pengolahan Udara: Housing stainless steel (1 unit)
- Pasokan udara: Centrifugal blowers (2 unit)
- Pendinginan air: 1 unit
- Perangkat Pemanas: Pemanas listrik stainless steel, pengatur daya tiga fase, mudah dibongkar dan dirawat
- Pengendalian pelembapan: tabung pelembapan listrik stainless steel, regulator daya tiga fase, tangki air stainless steel dengan penutup yang dapat dilepas dan bisa dicuci untuk mudah menghilangkan skala (1 unit)
- Perangkat pelindung: 1 set untuk tekanan udara, suhu berlebihan, penutupan air, tekanan tinggi dan rendah, dan arus berlebihan
| Tidak, tidak. | Nama | Model |
|---|---|---|
| 1 | Kompresor | Gulir |
| 2 | Kondensator | R22, dengan sirip pendingin udara |
| 3 | Filter pengering | Seri EK |
| 4 | Kaca penglihatan | Seri HMI |
| 5 | Katup ekspansi elektronik | Seri F |
| 6 | Katup solenoid | Seri 200RB |
| 7 | Katup tangan | Seri BM |
| 8 | Pipa cabang | ¢3 |
| 9 | Aluminium fin evaporator | Foil aluminium hidrofilik |
| 10 | Pengukur tekanan tinggi | -1 ~ 3,0MPa |
| 11 | Pengukur tekanan rendah | -1,0 ~ 1,6MPa |
| 12 | Pelindung tekanan tinggi dan rendah | PS2-L7A |
| 13 | Pemisah minyak | Seri A-WZ |
| 14 | Separator gas | Seri SA |
| 15 | Klep lainnya | --- |
- Dua set sumber daya tiga fase frekuensi variabel diatur: 15kVA, tegangan diatur 0-400V, resolusi 0,1V, frekuensi 50/60Hz
- Sumber daya listrik untuk mesin cuci dan mesin referensi
- Semua tegangan catu daya dapat diprogram
Setiap stasiun kerja memiliki sistem pasokan air tiga arah. dua di antaranya adalah sistem pasokan air suhu konstan dan tekanan konstan, termasuk tangki air dingin dan tangki air panas.Suhu dan tekanan air diatur, dan kekerasan air dapat dikontrol secara manual. satu adalah menyedot pasokan air; semua pompa air adalah pompa stainless steel selatan.
