Laboratorium Uji Perbedaan Entalpi Udara AC ISO5151 25RT

Gambaran Umum Sistem

Proyek laboratorium uji perbedaan entalpi sistem air 25RT ini terdiri dari dua ruangan (satu dalam ruangan dan satu luar ruangan), dua set perangkat perbedaan entalpi sisi udara, dan satu sistem air bersuhu konstan, mampu menguji prototipe dengan kapasitas maksimum 25RT. Dua terowongan angin dalam ruangan dapat beroperasi secara bersamaan untuk memenuhi persyaratan pengujian sistem multi-split VRF. Meteran aliran massa refrigeran juga disediakan untuk memenuhi eksperimen kalibrasi AHRI.

Sisi dalam ruangan laboratorium uji ini dilengkapi dengan sistem untuk menguji kondisi operasi dan aliran udara perbedaan entalpi. Menggunakan metode perbedaan entalpi, laboratorium ini dapat mengukur dan mengontrol suhu dan kelembaban lingkungan. Laboratorium ini dapat melakukan pengujian kapasitas pendinginan dan pemanasan, serta berbagai pengujian kondisi operasi, pada chiller berpendingin udara (pompa panas), AC residensial dan komersial biasa, dan prototipe VRF. Pengukuran tekanan sistem, distribusi suhu operasi berbagai komponen, kinerja listrik, serta pengambilan dan analisis data parameter listrik juga termasuk.

(1) Dilengkapi dengan fungsi pengujian keselamatan untuk refrigeran mudah terbakar R32 dan R454B, alarm otomatis untuk kebocoran R32 dan R454B, fungsi ventilasi paksa otomatis, dan semua komponen listrik di laboratorium uji bersifat tahan ledakan.

(2) Area luar ruangan laboratorium dirancang untuk suhu rendah, dengan suhu minimum -35℃ dan suhu maksimum 65℃. Sementara itu, laboratorium dilengkapi dengan sistem air bersuhu konstan untuk air konvensional, yang dapat memenuhi persyaratan pengujian kinerja unit chiller (pompa panas) berpendingin udara.

Standar yang Diterapkan

Desain dan pengujian sesuai dengan standar berikut:

► ISO5151

► ARI 210/240-2005

► AHIR 340/360-2007

► SASO 2682:2013

► AHRI 440-2008

► ASHRAE37

► S5010-5:2014

► S5010-1:2019

► ISO 13253

► ISO 15042

.......

Item Pengujian

Laboratorium ini digunakan untuk pengujian tipe AC rumah tangga dan harus mampu menyediakan kondisi lingkungan pengujian yang stabil sebagai berikut:

(1) Pendinginan terukur (kondisi T1, T2, T3);

(2) Pemanasan pompa panas (suhu tinggi, suhu rendah, suhu sangat rendah);

(3) Pemanasan terukur;

(4) Pendinginan operasi maksimum (kondisi T1, T2, T3);

(5) Pendinginan operasi minimum;

(6) Pemanasan operasi maksimum pompa panas;

(7) Pemanasan operasi minimum pompa panas;

(8) Kondensasi dan pembuangan kondensat;

(9) Pembekuan (kondisi T1, T2, T3);

(10) Pencairan es otomatis;

(11) Volume udara dan tekanan statis;

(12) Pencairan es dalam kondisi khusus;

Kondisi operasi apa pun dapat diatur dalam rentang DB dalam ruangan: 0～50℃, RH: 30～95%; DB luar ruangan: -35～60℃, RH: 30～95%. (Kombinasi suhu dan kelembaban spesifik tidak boleh berbeda signifikan dari kombinasi kondisi operasi dalam standar yang relevan.) Catatan: Selama pengujian, kecepatan angin di sekitar sampel yang diuji tidak boleh melebihi 2m/s.

Parameter Pengujian

► Pengukuran Parameter Listrik AC yang Diuji

Jumlah: 1 unit.

Meteran daya tiga fasa: Kelas impor 0,25.

Akurasi pengukuran: (±0,25%RD) + (±0,25%FS).

Akuisisi data: Komunikasi dengan komputer melalui port RS-232C.

Meteran daya tiga fasa: Yokogawa WT333 (Jepang), 1 unit;

► Pengukuran Tekanan Tinggi dan Rendah Refrigeran pada AC yang Diuji

3 titik tekanan luar ruangan per set, 3 titik tekanan dalam ruangan per set, total 6 titik.

Pemancar tekanan Mc: Kelas 0,5, 0～6MPa, total 6 unit.

Akuisisi data: Instrumen akuisisi data Yokogawa (Jepang).

► Pengukuran Suhu Termokopel pada AC yang Diuji

Persyaratan: Total 40 titik, 20 titik di dalam ruangan dan 20 titik di luar ruangan. Konektor termokopel menggunakan metode koneksi cepat.

Rentang suhu: -270～400℃.

Sensor suhu: φ0,5 mm², termokopel tipe T.

Akuisisi data: Instrumen akuisisi data Yokogawa (Jepang).

Komponen Utama Laboratorium

► Laboratorium Uji

► Unit penanganan udara (Berpendingin air)

► Perangkat pengukuran dan kontrol serta pengambilan sampel

► Perangkat pengukuran volume udara dan perbedaan entalpi dalam ruangan (dua set)

► Sistem pasokan air bersuhu dan bertekanan konstan

► Daya dan proteksi

► Sistem kontrol

► Perangkat pemrosesan data

► Fasilitas keselamatan tahan ledakan laboratorium (dilengkapi dengan fungsi pengujian refrigeran R290 dan R32)

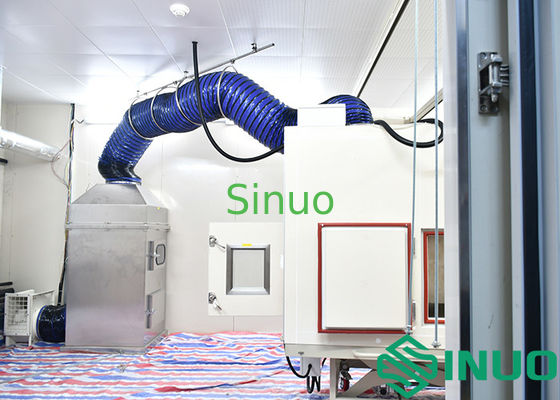

Tampilan Lab:
