ES7821 Menara/Meja/Kipas dan Regulator Kenyamanan Laboratorium Uji Efisiensi Energi

ES7821 Menara/meja/Fans dan regulator kenyamanan Laboratorium Uji Efisiensi Energi

Penerapan standar:

ES 7821 "Fans kenyamanan dan regulator untuk rumah tangga dan tujuan serupa-Metode untuk mengukur kinerja"

Ini Menara / meja / ventilator kenyamanan dan regulator Energy Efficiency Test Laboratory dikembangkan sesuai dengan IEC 60879:2019, ES 7821:2024Hal ini memungkinkan pengukuran yang tepat dari indikator kinerja utama, termasuk kecepatan udara, laju aliran udara, kecepatan rotasi, konsumsi daya dan efisiensi energi,untuk berbagai jenis kipas seperti kipas mejaSistem ini mendukung akuisisi dan analisis data untuk evaluasi produk kipas, inspeksi kualitas, dan tujuan penelitian dan pengembangan.

Gambaran sistem:

Solusi uji ini menggunakankonfigurasi kompak dengan satu ruangdan menggabungkanModul pengukuran aliran udara khusus, memastikan akurasi tinggi dan stabilitas jangka panjang dalam evaluasi kinerja.Panel isolasi poliuretan kaku 100 mm tebal, digabungkan denganlembaran baja berlapis berwarna 0,6 mm sisi ganda, memberikan retensi termal yang sangat baik dan lingkungan pengujian yang stabil.

Untuk menjamin kontrol lingkungan yang tepat, sistem ini dipasangkan denganUnit pendingin udara eksternal independenDengan mengintegrasikan fungsi pendinginan, pemanasan, dan pelembab, ruang uji dapat mempertahankanKondisi suhu dan kelembaban yang sangat akurat, sepenuhnya memuaskan berbagai skenario pengujian.

ARuang kontrol dan operasi terpisahdiatur di luar ruang pengujian untuk menampung stasiun kerja kantor, kabinet daya dan kontrol terintegrasi, serta peralatan pasokan daya frekuensi variabel.Ruang tambahan ini umumnya dibangun oleh pelanggan di sebelah ruang menggunakanstruktur panel modular, menawarkan fleksibilitas, pemasangan yang mudah, dan pemanfaatan ruang yang efisien.

Seluruh proses pengujian dikelola melaluisistem kontrol berbasis komputer, memungkinkan operator untuk melakukan pengujian dari jarak jauh tanpa mengganggu medan aliran udara internal.pengumpulan, penyimpanan, dan analisis data real-timeSetelah pengujian selesai,Hasil kinerja aliran udara dan evaluasi efisiensi energidihasilkan secara otomatis, memastikan pengulangan yang tinggi, peningkatan efisiensi, dan manajemen data yang efisien.

.

UUT

* Kipas meja

* Kipas lantai

* Penggemar pijakan

* Pasokan listrik: AC 0 ~ 250V stepless adjustable, ± 1%

Isi tes

* Kecepatan angin: kipas pijakan, kipas lantai, kipas meja

* Volume udara: kipas kaki, kipas lantai, kipas meja

* Kecepatan putar: kipas pijakan, kipas lantai, kipas meja

* Daya masukan: kipas pijakan, kipas lantai, kipas meja

* Nilai efisiensi energi: kipas alas, kipas lantai, kipas meja

Keakuratan pengujian

* Volume udara: setelah dipasang, penyimpangan antara tiga hasil tes dan nilai rata-rata adalah ± 3%.

Bagian pengendali listrik utama:

Nama Perangkat	Keakuratan dan Tingkat	Foto referensi
Kabinet daya & kontrol	Merek: Sinuo
Sensor suhu dan kelembaban	Merek: DIHUI Model:DSWP-T5W1 Tampilan titik desimal: 0,01 °C Keakuratan instrumen: 0,5 °C Kelembaban: ± 3%RH
Anemometer	Merek: OMEGA Model:HHF142B Jangkauan: 40 FPM sampai 7800 FPM Keakuratan instrumen: Keakuratan ± 1 %
Sensor tekanan udara	DWSP-T5W1
Modul akuisisi parameter listrik	Merek: Yokogawa Model: WT310 Keakuratan: 0,1%
Komputer industri	Merek: ADVANTECH Model: IPC-610L+SIMB I5-2400 8G 500 GSSD

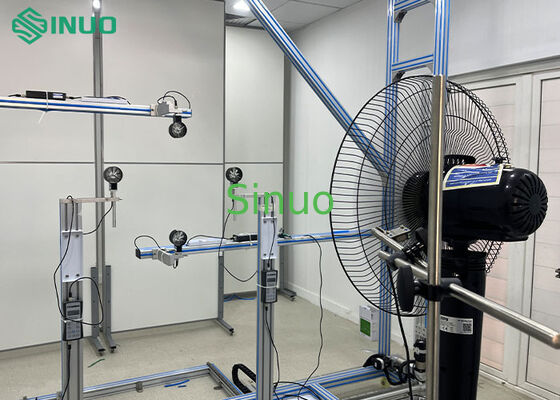

Foto di lokasi untuk referensi







Keuntungan Utama Produk



• Dirancang dan disesuaikan sesuai dengan kebutuhan pelanggan yang spesifik, sistem pengujian ini terutama ditujukan untukevaluasi kinerja kipas meja, kipas lantai, dan kipas alas, yang mencakup berbagai skenario aplikasi.

• Dibandingkan dengan rig pengujian konvensional, sistem memberikanKeakuratan pengukuran yang lebih tinggi, output data yang dapat diandalkan dan konsisten, siklus pengujian yang lebih pendek dan operasi yang disederhanakan, sementara juga menawarkankonsumsi energi yang lebih rendah dan investasi awal yang lebih rendah.

• Sistem ini memilikiArsitektur kontrol otomatis dua lapisandengan operasi berbasis komputer dan perlindungan data independen. Desain ini memastikan stabilitas operasional jangka panjang dan kontrol yang ramah pengguna,sementara secara efektif mencegah hilangnya data atau gangguan tes yang disebabkan oleh crash komputer, memulai kembali, atau kesalahan operator.Logging data mentah secara bersamaan, tampilan kurva proses real-time, perhitungan otomatis, pencetakan laporan, dan visualisasi hasil. laporan uji akhir dihasilkan secara otomatis diformat yang ditentukan pelanggan.

• SebuahDesain ruang uji yang efisien energi yang dioptimalkanMekanisme stabilisasi cepat memungkinkan sistem untuk mencapai kondisi operasi yang stabilDalam waktu sekitar 2,5 jam.

• Semua komponen utama berasal darimerek yang diakui secara internasional, memastikan keandalan yang sangat baik dan tingkat kegagalan yang rendah.Sensor DIHUI, kecepatan aliran udara dipantau dengan menggunakanInstrumen Testo atau TSI, dan kontrol gerak ditangani olehMotor stepper dan servo merek Jepang atau alternatif berkinerja tinggi setara.

• Ruang pengujian menekankanoperasi efisiensi tinggi dan hemat energi, menggunakanteknik pemulihan panas dan strategi kontrol multi-leveldi bagian-bagian yang dipilih untuk mengurangi konsumsi daya secara signifikan selama operasi jangka panjang.

• Struktur keseluruhan memilikipenampilan yang bersih dan modern, dibangun denganpanel terisolasi merek terkenalumum digunakan dalam aplikasi penyimpanan dingin, menawarkan kinerja termal yang unggul dan akhir eksterior yang halus dan datar.

• Dirancang untuk daya tahan, ruang uji mendukungoperasi berkelanjutan jangka panjang dengan keandalan tinggi, mencapaiKehidupan layanan lebih dari 10 tahundalam kondisi penggunaan normal.

• Hasil tes menunjukkan konsistensi yang sangat baik dengan laboratorium referensi nasional, denganPenyimpangan perbandingan dikontrol dalam 3%, sepenuhnya memenuhi kriteria teknis untukaplikasi akreditasi laboratorium nasional dan lisensi produksi.



Tampilan Anemometer
