IEC60529 IPX3/IPX4/IPX5/IPX6 Tabung Berosilasi Dan Ruang Uji Jet Nozzle

MOQ: 1
Harga: Customized
Kemasan Standar: kayu lapis
Periode pengiriman: 30 hari
Cara Pembayaran: T/T
Kapasitas pasokan: 10 Set Per Bulan
Informasi detil
Deskripsi Produk
Informasi detil
Tempat asal
Cina
Nama merek
Sinuo
Sertifikasi
Calibration Certificate (Cost Additional)
Nomor model
SN4416-1400L
Ukuran Dalam:
1400mm*1400mm*1400mm
Ukuran Keseluruhan:
1880mm*4200mm*2200mm
Kecepatan meja putar:
1-5r/menit
Bantalan Sampel:
≤20kg
Tabung Osilasi:
Dapat disesuaikan
Sudut Semprot:
±160°
Kontrol dan operasi:
PLC dan layar sentuh
Standar Terapan:
IEC60529-2013 dll.
Menyoroti:

Ruang Uji Nozel Jet

,

Ruang Uji Nozel Jet Berosilasi IPX6

,

Ruang Uji Nozel Jet Berosilasi

Deskripsi Produk

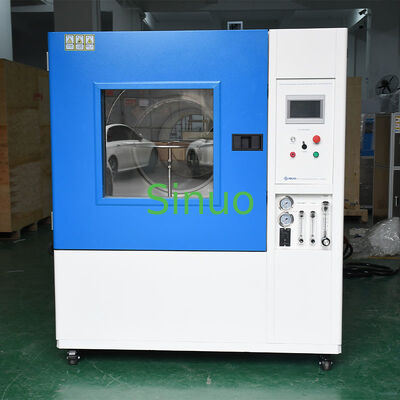

IEC60529 IPX3/IPX4/IPX5/IPX6 Tabung osilasi dan ruang uji nozel jet
The IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed for comprehensive waterproof testing of electronic and electrical products according to international standards.
Gambaran Umum Peralatan
Paparan air alami (hujan, laut, air sungai) menyebabkan kerusakan yang signifikan pada produk dan bahan setiap tahun, termasuk korosi, memudar, deformasi, penurunan kekuatan, ekspansi, dan jamur.Produk listrik sangat rentan terhadap sirkuit pendek dan bahaya kebakaran akibat paparan airOleh karena itu, pengujian air perlindungan kandang sangat penting untuk keandalan dan keselamatan produk.
Bidang Aplikasi
  • Sistem pencahayaan luar
  • Peralatan rumah tangga
  • Komponen mobil
  • Produk elektronik dan listrik
Fungsi Peralatan
Peralatan ini menguji sifat fisik dan kinerja produk elektronik dan listrik, perlengkapan pencahayaan, lemari listrik, komponen mobil,dan bagian terkait dalam kondisi iklim simulasiHasil uji coba memverifikasi apakah kinerja produk memenuhi standar yang diperlukan untuk perbaikan desain, validasi, dan kontrol kualitas.
Standar Kepatuhan
IEC60529:1989 +A1:1999 +A2:2013 "Degrees of protection provided by enclosures (IP Code) " untuk pengujian IPX3, IPX4, IPX5, dan IPX6 sesuai denganGambar 4 dan 6.
Fitur Peralatan
  • Cocok untuk pengujian IPX3, IPX4, IPX5 dan IPX6 tahan air
  • Kerangka luar baja berkualitas tinggi dengan akhir enamel panggang untuk daya tahan
  • SUS304 ruang dalam baja tahan karat dan papan putar untuk ketahanan korosi
  • Jendela pengamatan transparan dengan pencahayaan LED internal untuk pemantauan uji
  • IPX3/4: Dikonfigurasi dengan tabung osilasi R200mm, R400mm, dan R600mm sesuai dengan spesifikasi IEC60529, gambar 4.
  • IPX5/6: Dikonfigurasi dengan nozel semprot sesuai dengan spesifikasi IEC60529, gambar 6
  • Motor stepper berkualitas tinggi untuk drive turntable dengan kontrol otomatis rotasi maju / mundur
  • Durasi tes yang dapat diprogram: 0-999 menit melalui antarmuka layar sentuh
  • Layar sentuh 7 inci + sistem kontrol PLC dengan komponen listrik Omron
  • Soket tahan air internal untuk pasokan listrik sampel selama pengujian
  • Perlindungan keamanan yang komprehensif: perlindungan terhadap kebocoran, perlindungan terhadap kekurangan air, perlindungan terhadap sirkuit pendek
Spesifikasi Teknis
Parameter teknis Parameter Dasar
Ukuran Ruang Dalam L1400 × W1400 × H1400mm
Ukuran Kamar Luar L1880 × W4200 × H2200mm
Dimensi Produk yang Diizinkan Panjang dan lebar ≤1000mm, tinggi ≤100mm
Diameter mesin putar ¢ 200mm dan 600mm
Beban Maksimal Turntable ≤20KG
Kecepatan mesin putar 1-5r/menit (diatur)
Rotasi Turntable Selalu positif / positif dan negatif alternatif
Penyesuaian Aliran Pengaturan manual melalui flowmeter
Waktu Uji 0-999 menit
Sumber Daya Sampel Soket tahan air internal untuk daya sampel selama pengujian
Pasokan Air Tangki air 90L internal dengan kemampuan daur ulang
Total Berat Sekitar 450kg
Ruang yang Dibutuhkan 4.4m ((D) × 2,2m ((W) × 2,4m ((H)
IPX3/4 Spesifikasi tabung osilasi
Tabung osilasi R200mm, R400mm, dan R600mm
Jarak Nozzle-Sampel Dalam 200mm
Jarak Aperture Semprot 50 mm
Sudut Osilasi Tabung ±60° (IPX3), sekitar ±160° (IPX4)
Sudut Antara Dua Lubang 120° (IPX3), 180° (IPX4)
Lubang jarum φ0,4mm
Kecepatan Osilasi IPX3: 15 kali/menit; IPX4: 5 kali/menit
Aliran air per lubang 00,07 L/min + 5%
Tekanan Semprot 80-150Kpa
Catatan: Standar membutuhkan IPX3: 120 °; IPX4: hampir 360 °. Karena penempatan turntable, 360 ° tidak dapat dicapai selama pengujian aktual. Tanpa turntable, 360 ° dapat dicapai.
Spesifikasi Nozzle Jet IPX5/6
IPX5 Nozzle Jet Aperture 6.3mm
IPX6 Nozzle Jet Aperture 12.5mm
IPX5 Aliran Jet 120,5±0,625 L/menit
IPX6 Aliran Jet 100±5 L/menit
Tekanan air Disesuaikan sesuai dengan aliran air yang ditentukan
Jarak Jet 2.5M (nozzle dari pusat turntable)
Metode Penetapan Nozzle Pemanasan mekanis
Parameter Listrik
Sumber Daya 380V, 50Hz
Kekuatan peralatan 5.0KW
Perlindungan Keamanan Perlindungan terhadap kebocoran, perlindungan kekurangan air, perlindungan sirkuit pendek
Persyaratan Pemasangan
Penggunaan Ruang
  • Tanah datar dengan drainase yang tepat
  • Lantai dan dinding tahan air
  • Kapasitas bantalan tanah ≥ 200kg/m2
  • Area yang berventilasi baik
  • Tidak ada getaran kuat atau medan elektromagnetik
  • Tidak ada bahan mudah terbakar, meledak, korosif atau debu
  • Ruang pemeliharaan: 800mm belakang, kiri, kanan, atas; 1400mm depan
Kondisi Lingkungan
  • Suhu: 5°C~35°C
  • Kelembaban relatif: ≤85%
  • Tekanan udara: 86kPa ∙ 106kPa
Kebutuhan Pasokan Listrik
  • Tegangan/Frekwensi: AC400V; 50Hz; tiga fase empat kabel + perlindungan tanah
  • Kekuatan: 5,0kW
  • Resistensi perlindungan grounding: <4Ω
  • Switch udara khusus perlindungan kebocoran dalam jarak 2 meter
  • Tidak ada saklar pisau atau soket listrik yang diizinkan
Persyaratan Sumber Air
  • Tekanan air ≥0,2Mpa dengan keran 4 titik
  • Posisi keran dalam jarak 2 meter dari peralatan
  • Tipe pipa air DN15 (adaptor diperlukan jika berbeda)
IPX5-6 Tampilan pengujian air
IPX5-6 water test chamber operational display IPX5-6 water test chamber close-up view
