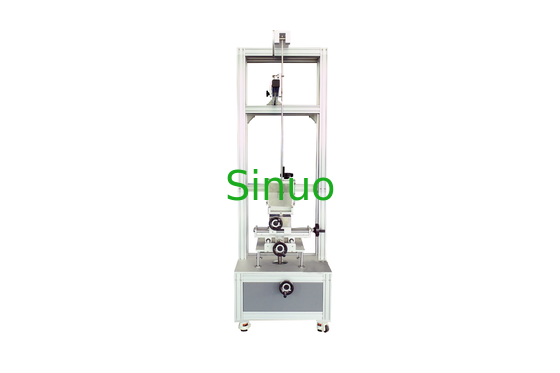

Low-Energy Pendulum Impact Tester IEC 60898 untuk Pemutus Sirkuit & Socket Test
| Applied Standard: | IEC60898-1 | Impact Mass: | 150 ± 1g (200g) |
| Mounting Bracket Mass: | 10±1Kg | Mounting Bracket Size: | 175*175*8 mm |
| Sample Range: | Jenis panel/rel/tersembunyi/pemasangan panel | Impact Head: | R10 Polyamide, HR100 |
| Mounting brackets: | Dapat berputar ± 90 ° | Position regulation: | 100 ～ 100mm dapat disesuaikan |
| High Light: | IEC 60898 Pendulum Impact Tester,Low-Energy Pendulum Impact Tester,Penguji Dampak Pendulum Pemutus Sirkuit |
||
Penguji Dampak Pendulum Energi Rendah IEC 60898 untuk Uji Pemutus Sirkuit & Soket
Ikhtisar Produk:
Peralatan Uji Dampak Pendulum Energi Rendah ini dirancang untuk melakukan uji ketahanan dampak mekanis sesuai dengan standar IEC 61009-1:2012 dan IEC 60898-1:2015. Ini berlaku untuk soket sakelar, pemutus sirkuit yang dipasang di panel dan rel, kontaktor, kotak instalasi, dan perangkat listrik lainnya yang mungkin mengalami tekanan mekanis selama penggunaan normal.
Menggunakan prinsip pendulum 1 meter (uji Eha), palu dampak dilepaskan dari ketinggian yang ditentukan, memberikan dampak yang tepat pada sampel uji melalui konversi energi gravitasi. Ini mensimulasikan guncangan mekanis dunia nyata untuk menilai daya tahan dan keamanan struktural dari bagian yang terbuka.
Fitur Utama:
Kepatuhan Standar: IEC 61009-1:2012, IEC 60898-1:2015
Tidak Perlu Pemasangan: Desain berdiri di lantai, siap digunakan
Braket Pemasangan Fleksibel: Sepenuhnya dapat disesuaikan dalam arah X, Y, Z (±100 mm), dan mampu rotasi ±90° di sekitar sumbu horizontal dan vertikal
Pengujian Dampak yang Ditargetkan: Sudut pelepasan dapat disesuaikan untuk mengenai permukaan depan atau samping sampel
Dukungan Sampel Serbaguna: Kompatibel dengan pemutus sirkuit dudukan panel, dudukan rel, dan dudukan tersembunyi
Parameter Teknis:
| Model | SN2507 |
| Rentang Sampel yang Berlaku | Pemutus sirkuit dudukan panel, dudukan rel, tersembunyi, dudukan panel |
| Kepala elemen dampak | Poliamida R10, kekerasan HR100 |
| Massa elemen dampak (massa yang setara) | 150±1g(200g) |
| Kualitas Braket Pemasangan | 10±1Kg |
| Braket pemasangan | Dapat berputar ±90° di sekitar pelat pemasangan, pelat pemasangan dapat berputar ±90° di sekitar sumbu vertikal, tiga sumbu X, Y, Z dapat disesuaikan |
| Pengaturan posisi | Braket X-100～100mm, Y-100～100mm, Z-100～100mm stroke dapat disesuaikan |
| Pendulum ayun | Pendulum baja dengan panjang 1000±1mm, massa 100±1g, diameter luar bahan 9 mm, dan ketebalan dinding 0,5 mm |
| Tinggi dampak | 0-500mm, tampilan skala (konversi sudut yang sesuai) |
| Pelat pemasangan pemutus sirkuit | Papan laminasi 175*175*8 |
| Perlengkapan spesimen |
Perlengkapan pemasangan pemutus sirkuit non-tertutup
Klem pemasangan pemutus sirkuit dudukan panel
|
| Dimensi | 860mm×650mm×2000mm |
| Berat | Sekitar 140 KG |
| Energi /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Massa yang Setara /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Ketinggian Jatuh ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Catatan 1, lihat catatan 3.2.2; Catatan 2, satuan energi dari bagian joule (J) ini berasal dari percepatan gravitasi standar (g), seluruh nilai g dibulatkan: 10m / s2. | |||||||||||||||
