IEC60898-1 Mesin pengujian karakteristik pemutus sirkuit

MOQ:	1
harga:	Customized
Kemasan Standar:	kayu lapis
Periode pengiriman:	20 hari
Cara Pembayaran:	L / C ,, T / T, Western Union, MoneyGram
Kapasitas pasokan:	20 set per Bulan

Rincian Informasi

Deskripsi Produk

Informasi detil

Tempat asal

Nama merek

Sinuo

Sertifikasi

Calibration Certificate (Cost Additional)

Nomor model

SN6616

Applied Standard:

IEC60898-1

Applied Clause:

9.8, 9.9 and 9.10

Test Station:

Customizable

Sample Specification:

2.5~125A

Output AC Current:

1~320A

Output AC Voltage:

Menyoroti:

IEC 61000-4-12 Peralatan Uji EMC

Peralatan Uji EMC 4KV

Generator Uji Sinyal Gelombang Berdering

Deskripsi Produk

Mesin Uji Karakteristik Pemutusan Pemutus Sirkuit IEC60898-1

Ikhtisar Produk:

Peralatan uji dirancang dan diproduksi sesuai dengan persyaratan standar

Klausul IEC60898-1 9.8, 9.9 dan 9.10, klausul IEC60947-1 7.2.1 dan lain-lain.

Dibuat untuk memverifikasi bahwa pemutus sirkuit memenuhi persyaratan, yang berlaku 1,13 kali, 1,45 kali, dan 2,55 kali arus pengenal untuk menguji apakah trip dalam waktu yang ditentukan. Peralatan uji juga dapat menguji karakteristik trip sesaat dari pemutus sirkuit, yaitu, menerapkan 3 hingga 20 kali arus pengenal untuk pengujian apakah keluar dari waktu. Juga memenuhi persyaratan uji 28 hari dan uji kenaikan suhu.

Sangat cocok untuk pengujian online pemutus sirkuit kotak cetakan dan pemutus sirkuit mini sebelum meninggalkan pabrik. Ini adalah peralatan yang diperlukan untuk pengujian kinerja listrik dari produsen pemutus sirkuit.

Parameter teknis:

Spesifikasi proyek	Konten parameter
Standar yang diterapkan	IEC 60898-1
Klausul	9.9, 9.10
Metode kontrol	Pengoperasian komputer layar sentuh 18,5 inci
Bahasa program	Inggris
Item uji	1. Uji tunda pemutus sirkuit mini 1.13+1.45In; 2.55In 2. Uji sesaat pemutus sirkuit mini 3-20In 3. Uji kenaikan suhu pemutus sirkuit mini 4. Uji 28 hari pemutus sirkuit mini
Stasiun uji	1 stasiun
Daya masukan	AC380V 50Hz 40kVA
Parameter trip tunda
Arus AC keluaran	1~320A
Tegangan AC keluaran	1-5V
Saluran arus keluaran	1-saluran, kontak pemutus sirkuit multi-P dihubungkan secara seri untuk menguji beberapa sakelar pada saat yang sama (maks. 3 pcs.)
Uji produk pemutus sirkuit mini	2.5~125A
Bentuk gelombang arus keluaran	Gelombang sinus (peralatan koreksi distorsi bentuk gelombang arus tidak lebih dari 5%, kesalahan sistem tidak lebih dari 3%)
Metode kontrol arus	Penyesuaian otomatis, arus diatur pada layar sentuh
Akurasi arus	Level 0.5
Akurasi tegangan	Level 0.5
Rasio transformator	400/5A
Waktu uji	1~999999s
Arus	Setelah arus 1,13 kali diterapkan, dengan cepat dan otomatis naik menjadi 1,45 kali arus dalam 5 detik
Perlengkapan	Mengadopsi metode terminal, tertunda: satu stasiun, sesaat: satu stasiun.
Uji trip sesaat
Perlengkapan	Mengadopsi metode terminal, tertunda: tiga stasiun, sesaat: satu stasiun.
Arus keluaran	AC3A～2500A
Arus trip sesaat	3-20 In
Tegangan keluaran	1-5V
Saluran arus keluaran	1 saluran
Akurasi arus	Level 0.5
Resolusi	1A
Waktu uji sesaat	≤0.2s
Pengaturan batas atas waktu aksi	1~200ms
Pengaturan batas bawah waktu aksi	1~200ms
Stasiun uji	1 stasiun
Waktu pewaktuan	1~9999ms
Fungsi protektif:	Proteksi hubung singkat, proteksi beban berlebih, proteksi kebocoran
Uji kenaikan suhu	Dalam kondisi kerja normal, ketika pemutus sirkuit diuji sesuai dengan kondisi yang ditentukan. Pemutus sirkuit tidak boleh rusak untuk memengaruhi fungsi atau keselamatan penggunaannya.
Saluran pengukuran suhu	16 saluran, resolusi suhu: 0,1 derajat, (1 saluran mengukur suhu sekitar di dalam ruang)
Termokopel	Tipe T atau Tipe K
Kurva suhu	Tampilan komputer dengan tabel pencatatan data suhu
Rentang pengukuran suhu	0~200 derajat
Uji 28 hari
Program uji	Sampel diberi AC 30V dan arus pengenal, waktu penyalaan adalah 21 jam, waktu pematian adalah 3 jam, dan siklusnya adalah 28 kali. Suhu terminal diukur selama siklus penyalaan terakhir, dan dibandingkan dengan suhu yang diukur awal, nilai kenaikan suhu dibandingkan dengan persyaratan standar. Setelah pengukuran kenaikan suhu, arus naik ke nilai arus trip dalam 5 detik, dan pemutus sirkuit harus trip dalam waktu yang diberikan/prasetel.
Tegangan keluaran	Lebih dari AC 30V
Arus AC keluaran	AC 3-125A
Waktu penyalaan	Waktu penyalaan 0-99j, dapat diatur
Waktu pematian	0-99j dapat diatur
Jumlah siklus	0-9999 kali dapat diatur
Waktu trip	dapat direkam
Arus trip	3~200A
Evaluasi hasil	1. Apakah pemutus sirkuit trip selama pengujian atau tidak. Jika trip, gagal; jika tidak trip, lulus. 2. Perbandingan kenaikan suhu, jika melebihi nilai standar sebesar 15K, cacat; jika tidak melebihi nilai standar, dapat diterima. 3. Setelah arus naik ke arus trip, jika trip dalam waktu yang diberikan/prasetel, dapat diterima; jika melebihi waktu yang diberikan/prasetel atau tidak trip, cacat.
Konfigurasi
Kabel penghubung	Kabel untuk uji kenaikan suhu: 1, 1.5, 2, 2.5, 4, 6 dan 10, setiap spesifikasi memiliki panjang 1 meter, dan cocokkan 5 PCS untuk setiap spesifikasi; 16, 25, 35, dan 50, setiap spesifikasi memiliki panjang 2 meter, dan cocokkan 5 PCS untuk setiap spesifikasi
Termokopel	Tipe K, 16pcs, panjang 2m setiap pcs
Kontrol suhu di dalam ruang	1 pcs, untuk memanaskan ruang hingga (RT+5~50°C) memanaskan ruang hingga (RT+5~50°C) 1 elemen pemanas di setiap ruang. Sistem kontrol untuk mengatur dan mempertahankan suhu untuk setiap ruang. 1 regulator dipasang pada panel kontrol.
Perangkat keras	Tampilan komputer lebih besar dari 18,5 inci, dengan WIFI
Lubang ulir	Setiap workstation dilengkapi dengan lubang ulir untuk memudahkan koneksi dengan instrumen di luar kotak
Perangkat lunak	Segmen program yang dapat diedit, mampu membentuk kurva, menghasilkan laporan, dan dapat dicetak

Karakteristik peralatan:

Ruang peralatan dilas dengan baja berkualitas tinggi, pelat dilapisi dan disegel, dan permukaannya dilapisi anti-statis, anti-karat, dan anti-korosi. Bagian atas peralatan dilengkapi dengan panel, sakelar daya, dan berbagai ujung kabel (untuk uji trip tunda). Peralatan dirancang secara wajar dan digunakan dengan keunggulan kenyamanan, pengoperasian sederhana, kinerja yang andal, dan penampilan yang indah.

Menurut trip tunda dari standar IEC60898-1 klausul 9.10.2.1 atau 9.10.2.2, ruang di SN2501C dapat diuji secara independen pada saat yang sama. Menurut uji sesaat dari klausul IEC60898-1 9.10.3.2-9.10.3.4, hanya dapat diuji pada waktu yang berbeda.

Jenis uji	Kombinasi 1	Kombinasi 2	Kombinasi 3	Kombinasi 3
Uji trip tunda	√
Uji trip sesaat		√
Kenaikan suhu			√	√
Prosedur uji 28 hari				√

Ruang dilengkapi dengan perangkat pemanas, dengan rentang kontrol suhu RT+5~50°C, sehingga sampel model di ruang dapat digunakan pada suhu sekitar normal, dan termasuk fungsi pemantauan suhu sekitar tiga arah.

Perangkat lunak harus memungkinkan eksekusi program uji apa pun untuk dihentikan kapan saja tanpa harus menunggu prosedur standar selesai, dengan mempertahankan hasil yang diperoleh pada saat penghentian.

Prinsip uji:

Peralatan uji ini mengadopsi prinsip keluaran tegangan rendah dan arus tinggi, menggunakan arus besar di dalam mesin untuk mengisolasi arus keluaran transformator, mengatur ukuran arus melalui layar sentuh, dan sumber arus konstan menyesuaikan ukuran arus keluaran transformator, yang memiliki fungsi menstabilkan arus secara otomatis. Ia memiliki opsi untuk mengatur waktu uji menggunakan layar sentuh dan membandingkan waktu trip uji untuk mengevaluasi kualitas pemutus sirkuit.

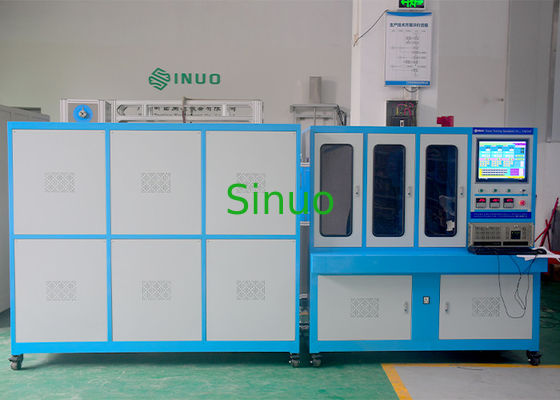

IEC60898-1 Mesin pengujian karakteristik pemutus sirkuit 0
