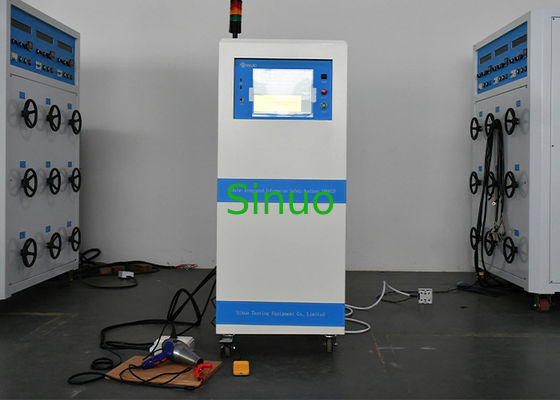

IEC 61009-1 Pemutus Sirkuit Modular Terintegrasi Analisis Informasi Keselamatan

IEC 61009-1 Pemutus Sirkuit Analis Keamanan Informasi Terintegrasi Modular

Ulasan Produk:

Peralatan pengujian keselamatan listrik ini sesuai dengan beberapa standar internasional, termasuk IEC 61009-1:2012, IEC 60898-1:2015 (Klausul 9.7), antara lain. Ini menggabungkan tujuh fungsi pengujian utama: tegangan tahan AC, tegangan tahan DC, resistensi isolasi, kontinuitas grounding, arus kebocoran,pengukuran daya, dan verifikasi start-up tegangan rendah.

Sebagai analis kepatuhan keamanan modular generasi berikutnya, sistem ini mengadopsi arsitektur yang sangat terintegrasi, memungkinkan konfigurasi fungsi pengujian keselamatan yang fleksibel.Ini mendukung interkoneksi informasi yang mulus dan menawarkan kemampuan seperti akuisisi data real-time, penyimpanan, analisis, dan transmisi. Desain canggih ini membuatnya menjadi solusi ideal untuk lingkungan manufaktur yang cerdas dan jaringan dan sistem inspeksi pabrik berbasis IoT.

Struktur dan Karakteristik:

• Desain Modular: Mengadopsi struktur yang sepenuhnya modular dengan kartu fungsional independen.mendukung pengembangan sistem penjualan dan layanan yang inovatif.

• Kemampuan pengujian paralel: Mendukung pengujian simultan tegangan tahan, resistensi isolasi, dan kontinuitas grounding, secara signifikan mengurangi waktu pengujian secara keseluruhan dan meningkatkan efisiensi.

• Diagnosis kesalahan yang cerdasDilengkapi dengan fungsi kesalahan-diagnosis diri, mampu menampilkan penyebab kegagalan tertentu.memungkinkan pemecahan masalah dan pemeliharaan yang cepat.

• Upgrade Perangkat Lunak dari Jauh: Mendukung pembaruan perangkat lunak jarak jauh, memastikan penyelesaian tepat waktu masalah aplikasi dan memenuhi kebutuhan kustomisasi yang berkembang.

• Pengeluaran Berkecepatan Tinggi:Menggunakan teknologi pelepasan cepat yang dipatenkan, memungkinkan pelepasan tegangan residual dari objek yang diuji dalam 50 milidetik.

• Perlindungan Keamanan Lanjutan (GFI): Fitur perlindungan tegangan tinggi cerdas dengan pemantauan waktu nyata dari sirkuit uji.Sistem akan secara otomatis mematikan output untuk mencegah sengatan listrik dan memastikan keselamatan operator..

• Konektivitas nirkabel:Modul WiFi bawaan mendukung koneksi ke jaringan nirkabel atau hotspot seluler, memungkinkan diagnostik jarak jauh, peningkatan perangkat lunak, dan transmisi data untuk aplikasi pabrik cerdas terintegrasi.

• Pasokan Listrik Terintegrasi:Termasuk sumber daya frekuensi variabel built-in yang mampu menyediakan tegangan real-time yang dapat disesuaikan dan output frekuensi.dengan pilihan untuk kapasitas yang lebih tinggi tersedia atas permintaan.

• Deteksi Pelanggaran Arc:Mampu mendeteksi busur abnormal atau sirkuit pendek dalam sirkuit objek uji, secara efektif menyaring produk cacat atau berbahaya.

• Integrasi Barcode: Mendukung pemindaian barcode untuk memulai tes, mengelompokkan item tes, dan menghubungkan barcode dengan data tes untuk peningkatan pelacakan dan manajemen data.

• Manajemen Data yang Komprehensif:Visualisasi data secara real time melalui grafik dan statistik, memfasilitasi analisis dan pelaporan rinci.Kompatibel dengan basis data arus utama dan mendukung integrasi dengan MES dan sistem informasi perusahaan lainnya.

Isi tes:

Resistensi grounding (GR)
Kekuatan nominal		32A/600mΩ
Kisaran tegangan keluaran		1.0032.00A
Resolusi tegangan		0.01A
Keakuratan tegangan keluaran		± ((1% × nilai yang ditetapkan +3 kata)
Fluktuasi saat ini		≤ 0,4% x Nilai pengaturan/menit
Tegangan keluaran		3.00-8.00V AC
Resolusi dari		0.1V
Frekuensi output		50Hz/60Hz
Keakuratan frekuensi		±0,1Hz
Pengaturan resistensi atas/bawah		0.1-600mΩ
Rentang resistensi	0.1-600mΩ	1.00 ¥10.00A
	0.1 Rm Ω R=(6400/ nilai arus yang ditetapkan) m ω	10.10·64.00A
Resolusi pengukuran resistensi		0.1/1mΩ
Keakuratan pengukuran resistensi		± ((1% × nilai pembacaan + 3 kata)
Jangkauan pengukuran tegangan		0.00-6.40V AC
Resolusi pengukuran tegangan		0.01V
Keakuratan pengukuran tegangan		± ((1% × nilai pembacaan + 3 kata)
Kompensasi resistensi		0-100mΩ
Uji waktu		0,0.3-999.9s
Resolusi temporal		0.1s
Keakuratan waktu		± ((0.2% × nilai pembacaan + 3 kata)



arus sentuh/arus kebocoran
Pengaturan Probe Uji	arus kontak tanah: G-L, G-N, AUTO (G-L, G-N)
	Kontak arus ke permukaan: PH-L, PH-PL
7 jenis sirkuit simulasi tubuh manusia (MD) adalah standar (opsional jaringan tubuh manusia yang disesuaikan)	MD A.	Perbedaan antara bahan baku dan bahan baku lainnya Pengukuran ini dilakukan dengan menggunakan metode yang berbeda. GB8898.1/IEC60065
	MD B.	UL1563
	MD C.	GB4943.1/IEC60950-1
	MD D.	UL544P
	MD E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	MD F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	MD G.	GB4943.1/IEC60950-1
Sumber daya uji		Polaritas Switching: On, Off, Auto
		Konversi yang berdasar dan tidak berdasar: On, Off
		Transisi antara keadaan koneksi normal dan keadaan tidak koneksi dari jalur netral dari catu daya uji: ON, OFF
Kekuatan output voltase uji		Fase tunggal, membutuhkan trafo isolasi eksternal atau sumber daya frekuensi variabel; menyediakan tegangan dan frekuensi yang diperlukan untuk uji.
Pengaturan batas atas tegangan uji		0.0V~300.0V AC
Pengaturan batas bawah tegangan uji		0.0V~300.0V AC
Resolusi tegangan uji		0.1V; 45Hz ~ 65Hz
Jangkauan pengukuran tegangan uji		0.0V ~ 300.0V, 45Hz ~ 65Hz
Resolusi tegangan uji		0.1V,45Hz~65Hz
Keakuratan pengukuran tegangan uji		20.0V~300.0V: ±(2% × nilai pembacaan + 3 digit)
arus beban		20A
Perlindungan Overcurrent		RMS arus dan waktu respons: 25A<3s
		Saat puncak arus dan waktu respons: 70A<10ms
Batas atas pengukuran arus sentuh (nilai efektif)		0.0mA 20000mA
Batas bawah pengukuran arus sentuh (RMS)		0.0mA 20000mA
Resolusi pengukuran arus sentuh (RMS)		0.001mA
Kesalahan penilaian pengukuran arus sentuh (RMS)	AC	± ((1% × nilai pembacaan + 3 digit)
	15Hz≤f≤ 100 kHz	± ((1% × nilai pembacaan + 3 digit)
	100 kHz < f ≤ 1000 kHz	± ((2% × nilai pembacaan + 3 digit)
Jangkauan kompensasi arus sentuh		0.000~1.000mA; pengukuran otomatis; dapat diaktifkan atau dimatikan
waktu pengujian		0; (1 ~ 999.9); 0 adalah tak terbatas
Resolusi waktu pengujian		0.1s
Keakuratan pengujian		±(1% × nilai yang ditetapkan + 1 kata)
metode pengujian		AUTO (G-L, G-N); waktu untuk 1 dan setengah kali masing-masing



Kekuatan beban
Pengaturan batas atas/bawah daya		0.0?? 6000W
Jangkauan pengukuran daya		0.0-999.9W,1000-6000W
Resolusi pengukuran daya		0.1W,1W
Keakuratan Pengukuran Daya	PF > 0.9	± ((0,1% × nilai pembacaan + 0,1% × kisaran)
	PF≤0.9	± ((0,4% × nilai pembacaan + 0,1% × kisaran)
Jangkauan pengukuran tegangan		0.0-300.0V
Resolusi pengukuran tegangan		0.1V
Keakuratan pengukuran tegangan		± ((0,1% × nilai pembacaan + 0,1% × kisaran)
waktu pengujian		0,0.3~999.9s
Resolusi waktu		0.1s
Keakuratan waktu		±(0,2% × nilai pengaturan + 1 kata)



Memulai Tegangan Rendah
Pengaturan batas atas/bawah saat ini	0.00-20.00A
Jangkauan pengukuran arus	0.000-9.999A,10.00-20.00A
Resolusi pengukuran saat ini	0.001A/0.01A
Keakuratan pengukuran saat ini	± ((0,1% × nilai pembacaan + 0,1% × kisaran)
Jangkauan pengukuran tegangan	0.0-300.0V
Resolusi pengukuran tegangan	0.1V
Keakuratan pengukuran tegangan	± ((0,1% × nilai pembacaan + 0,1% × kisaran)
waktu pengujian	0,0.3~999.9s
Resolusi waktu	0.1s
Keakuratan waktu	±(0,2% × nilai pengaturan + 1 kata)



Konfigurasi
Antarmuka Komunikasi	WIFI, port jaringan, USB, RS232 (opsional RS485, CAN)
Dimensi (W × H × D), mm	550*1360 (termasuk roda tanpa lampu alarm) *600
Aksesoris (standar)	Kotak uji, penjepit uji, saklar kaki, lampu alarm, manual



Interface pengujian:
