IEC60898-1 Pasal 9.10 Pemutus Sirkuit Tripping Comprehensive Tester 10000A

Penguji Komprehensif Pemutus Sirkuit IEC60898-1 Klausul 9.10 10000A

Informasi Produk:

Peralatan uji pemutus sirkuit ini dirancang dan diproduksi sesuai dengan persyaratan teknis yang diberikan oleh pelanggan. Sesuai dengan standar nasional IEC 60898-1 klausul 9.10/ GB10963.1-2005 klausul 9.10, GB14048.1-2006 klausul 7.2.1, dan JB/T8979-2006 klausul 8.13.

Dapat menguji karakteristik trip tertunda dari pemutus sirkuit: yaitu, terapkan 1,13 kali, 1,45 kali, dan 2,55 kali arus pengenal untuk menguji apakah trip dalam waktu yang ditentukan.

Juga dapat menguji karakteristik trip sesaat dari pemutus sirkuit, yaitu, terapkan 3~20 kali arus pengenal untuk menguji apakah trip dalam waktu yang ditentukan.

Cocok untuk pengujian pra-pengiriman online dari pemutus sirkuit kotak cetakan dan pemutus sirkuit kecil. Ini adalah peralatan yang diperlukan untuk pengujian kinerja listrik dari produsen pemutus sirkuit. Peralatan ini memiliki fungsi pemasangan produk yang cepat, pengujian otomatis, dan penilaian otomatis.

Kotak peralatan dirakit dengan baja paduan aluminium berkualitas tinggi, pelat disemprot dengan logam, dan permukaannya disemprot dengan anti-statis, anti-karat, dan anti-korosi. Bagian atas peralatan dilengkapi dengan panel, sakelar daya, dan ujung kabel dari berbagai spesifikasi (untuk uji trip tertunda). Peralatan dirancang secara wajar, mudah digunakan, mudah dioperasikan, andal dalam kinerja, dan indah dalam penampilan.

Metode pengujian:

Peralatan pengujian ini mengadopsi prinsip keluaran tegangan rendah dan arus tinggi, menggunakan transformator isolasi arus tinggi internal untuk mengeluarkan arus, mengatur ukuran arus melalui layar sentuh untuk mengontrol sumber arus konstan, dan sumber arus konstan mengontrol ukuran tegangan input primer transformator untuk menyesuaikan ukuran arus keluaran. Ia memiliki fungsi menstabilkan arus secara otomatis. Waktu pengujian diatur melalui tampilan layar sentuh dan dibandingkan dengan waktu trip pengujian untuk menilai kualitas pemutus sirkuit.

Daya input peralatan: tiga fase 380V/50HZ/10KVA;

Karakteristik pengujian pemutus sirkuit kotak cetakan: karakteristik trip sesaat kecil, karakteristik trip tertunda, uji kenaikan suhu

Mode kontrol: kontrol layar sentuh PLC

Parameter Teknis:

1. Ruang suhu konstan:

• Ruang suhu konstan dikombinasikan dengan mesin uji untuk mempertahankan suhu: suhu ruangan ~ 50 derajat, resolusi suhu 0,1 derajat, stabilitas suhu ± 1 derajat.

2. Parameter trip tunda:

• Arus AC keluaran: 3~350A;
• Tegangan AC keluaran: 0~5V;
• Jalur arus keluaran: 1 jalur, kontak pemutus sirkuit multi-P dihubungkan secara seri untuk menguji beberapa sakelar;
• Uji produk pemutus sirkuit kecil: 3~125A
• Bentuk gelombang arus keluaran: gelombang sinus (distorsi bentuk gelombang arus peralatan koreksi tidak lebih dari 5%, kesalahan sistem tidak lebih dari 3%)
• Mode kontrol arus: penyesuaian otomatis, arus diatur pada layar sentuh;
• Akurasi arus: level 0,5;
• Akurasi tegangan: level 0,5;
• Rasio transformator: 400/5A;
• Waktu pengujian: 1~999999s;
• Setelah menerapkan arus 1,13 kali, secara otomatis akan naik menjadi 1,45 kali arus dalam 5 detik;

3. Parameter uji trip sesaat:

• Perlengkapan: mengadopsi metode terminal, satu stasiun sesaat; memenuhi pemutus sirkuit 1-4P
• Arus keluaran: AC 100A~10000A;
• Jumlah jalur arus keluaran: 1 jalur,
• Akurasi arus: 5 level;
• Resolusi: 1A
• Waktu pengujian sesaat ≤0,2s;
• Pengaturan batas atas waktu aksi: 1~200ms;
• Pengaturan batas bawah waktu aksi: 1~200ms;
• Stasiun uji: 1 stasiun
• Metode kontrol peralatan: kontrol PLC+layar sentuh
• Waktu pewaktuan: 1~999ms;
• Fungsi perlindungan: perlindungan hubung singkat, perlindungan kelebihan beban, perlindungan kebocoran;
• Suhu sekitar: 0 ~ +40℃;
• 15) Kelembaban relatif: (20 ~ 90)%RH;
• Ukuran sasis: panjang 100*lebar 780*tinggi 1600

4. Uji kenaikan suhu:

• Ketika pemutus sirkuit berada dalam kondisi kerja normal dan diuji sesuai dengan kondisi yang ditentukan, kenaikan suhu setiap komponen tidak boleh melebihi nilai batas yang ditentukan dalam Tabel 7;
• Pemutus sirkuit tidak boleh rusak untuk memengaruhi fungsi atau penggunaan yang aman;
• Pengukuran suhu 8 arah, resolusi suhu 0,1 derajat;
• Kabel untuk uji kenaikan suhu: 1, 1.5, 2, .5, 4, 6, 10, setiap spesifikasi panjangnya 1 meter, 5 buah masing-masing;
• Kabel untuk uji kenaikan suhu: 16, 25, 50, setiap spesifikasi panjangnya 2 meter, 5 buah masing-masing;
• Lem khusus untuk kenaikan suhu: 1 botol;
• Air pelarut lem: 1 botol;
• Rentang pengukuran 0~200 derajat;
• Model termokopel: tipe T;
• Dengan tampilan kurva suhu; Dengan tabel perekaman data suhu.

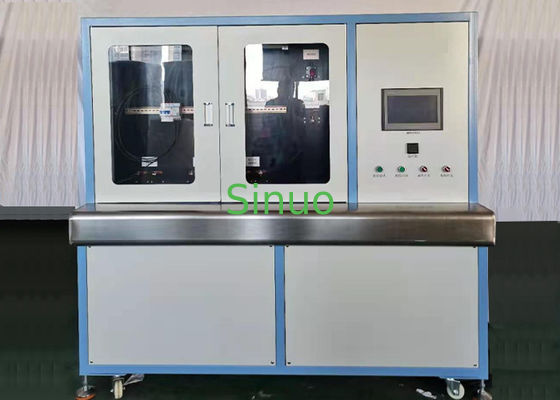

Tampilan Sampel:
