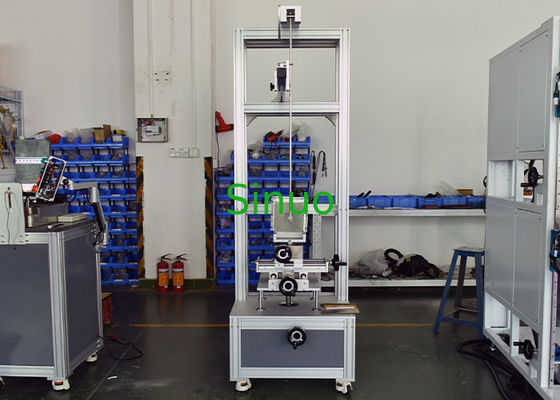

IEC 61009-1 Pemutus sirkuit Mesin Uji Dampak Mekanis 500mm
| Applied Standard: | IEC 61009-1 | Impact Mass: | 150 ± 1g (200g) |
| Mounting Bracket Mass: | 10±1Kg | Mounting Bracket Size: | 175*175*8 mm |
| Sample Range: | Jenis panel/rel/tersembunyi/pemasangan panel | Impact Head: | R10 Polyamide, HR100 |
| High Light: | Sistem Uji BCI IEC 61000-4-6,Sistem Uji EMC BCI,Peralatan Uji EMC 400MHz |
||
IEC 61009-1 Pemutus sirkuit Mesin Uji Dampak Mekanis 500mm
Konfigurasi sistem:
Peralatan pengujian sesuai dengan persyaratan standar IEC 61009-1:2012, IEC60898-1:2015 Pasal 9.13, dll.
Ini digunakan untuk soket saklar, kotak pemasangan permukaan yang dipasang, kontaktor, pemutus sirkuit udara AC dalam kasus cetakan, dll.untuk memverifikasi ketahanan benturan bagian yang terkena yang mungkin terkena benturan mekanis selama penggunaan normal.
Prinsip uji: Menurut uji Eha: pendulum, elemen dampak dilepaskan secara bebas pada ketinggian tertentu melalui pendulum 1 meter,memukul sampel di titik terendah dalam arah vertikal, dan melalui transformasi energi potensial gravitasi menjadi energi kinetik, tujuan pengujian dampak pada sampel tercapai.
Fitur: Peralatan ini, juga dikenal sebagai perangkat uji dampak pendulum energi rendah, mengadopsi struktur berdiri di lantai dan tidak perlu dipasang.Bracket pemasangan sampel dapat diatur ke atas dan ke bawah, kiri, kanan, dan depan dan belakang Pada saat yang sama, dapat diatur di sekitar sumbu tegak lurus ke lempeng pemasangan dan lempeng pemasangan dapat berputar di sekitar sumbu vertikal,total wuzhou2 diatur. batang ayunan dapat menyesuaikan sudut pelepasan melalui pivot, sehingga mencapai dampak pada posisi yang berbeda dari depan dan sisi sampel,yang mencakup persyaratan uji benturan dari produk yang paling mirip.
Parameter teknis:
| Model | SN2507 |
| Jangkauan Sampel yang berlaku | Panel mount, rail mount, embedded, panel mount circuit breaker |
| Kepala elemen benturan | R10 poliamida, kekerasan HR100 |
| Massa elemen benturan (massa setara) | 150±1g ((200g) |
| Kualitas bracket pemasangan | 10±1Kg |
| Keranjang pemasangan | Dapat memutar ± 90 ° di sekitar lempeng pemasangan, lempeng pemasangan dapat memutar ± 90 ° di sekitar sumbu vertikal, X, Y, Z tiga sumbu dapat disesuaikan |
| Peraturan Posisi | Keranjang X-100?? 100mm, Y-100?? 100mm, Z-100?? 100mm stroke disesuaikan |
| Swing pendulum | Pendulum baja dengan panjang 1000±1mm, massa 100±1g, diameter luar bahan 9 mm, dan ketebalan dinding 0,5 mm |
| Ketinggian benturan | 0-500mm, tampilan skala (konversi sudut yang sesuai) |
| Plat pemasangan pemutus sirkuit | 175*175*8 papan lapis |
| Perlengkapan spesimen |
Perlengkapan pemasangan pemutus sirkuit yang tidak tertutup
Panel mount pemutus sirkuit mounting penjepit
|
| Dimensi | 860mm × 650mm × 2000mm |
| Berat badan | Sekitar 140 KG |
| Energi / J | 0.14 | 0.2 | (0,3) | 0.35 | (0,4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Massa setara / kg | 0.25 | (0,2) | 0.25 | (0,2) | 0.25 | (0,2) | (0,2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Ketinggian Jatuh ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Catatan 1, lihat Catatan 3.2.2; Catatan 2, satuan energi dari bagian ini dari joule (J) berasal dari akselerasi gravitasi standar (g), nilai keseluruhan g sekitar: 10m / s2. | |||||||||||||||
