IEC 60456 Sistem pengujian efisiensi energi mesin cuci-pencuci piring-pemanas air

IEC 60456 Sistem pengujian efisiensi energi mesin cuci-pencuci piring-pemanas air

Pendahuluan laboratorium:

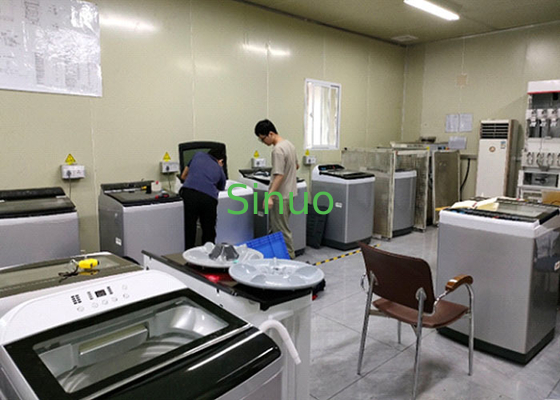

Laboratorium ini terdiri dari laboratorium kinerja, laboratorium fungsional dan ruang peralatan.Laboratorium kinerja menyediakan lingkungan suhu dan kelembaban yang stabil untuk pengujian kinerja mesin cuci, mesin cuci piring dan pemanas air melalui gudang terisolasi dan unit pengolahan udara yang terpasang.Sistem air suhu konstan dan sistem pengukuran dan kontrol terkait digunakan untuk mengoperasikan mesin cuci, mesin pencuci piring dan pemanas air di lingkungan suhu dan kelembaban yang ditentukan.mesin pencuci piring dan pemanas air diuji dengan standar yang relevanDan persyaratan pengujian untuk inspeksi dan sertifikasi mesin cuci terkait, mesin pencuci piring dan pemanas air terpenuhi.

Standar:

IEC 60456; EN 60456 Mesin cuci untuk penggunaan rumah tangga-Metode untuk mengukur kinerja

GB/T 20290 2016 Efisiensi energi mesin pencuci piring dan nilai batas efisiensi air;

EN 50242 Metode untuk mengukur kinerja mesin pencuci piring listrik rumah tangga;

IEC 60436/2015 Metode Uji Standar untuk Kinerja Mesin Cuci Piring Listrik Rumah Tangga;

QB/T1520-2013 Mesin cuci piring listrik untuk rumah tangga dan tujuan serupa;

BS EN50440:2015+A1:2020 Efisiensi pemanas air penyimpanan listrik rumah tangga dan metode pengujian

Terdiri dari Laboratorium:

• Laboratorium pengujian kinerja
• Ruang operasi
• Ruang penyimpanan
• Ruang peralatan
• Ruang kontrol

Laboratorium kinerja:

• 4 stasiun pengujian;
• Satu set sirkuit air dingin dan air panas, dengan sirkuit pendukung, katup dan keran;
• Satu mesin cuci piring referensi; satu mesin cuci;
• Setiap stasiun dilengkapi dengan sensor untuk suhu, kelembaban, suhu air, tekanan air dan laju aliran;
• Satu Yokogawa WT310 per stasiun;
• Setiap stasiun dilengkapi dengan 10 termokopel;
• Setiap stasiun dilengkapi dengan 1 soket daya AC dan 1 soket daya frekuensi variabel;
• Lubang dan kisi pembuangan;
• Satu set unit pendingin udara dengan suhu dan kelembaban konstan;
• Satu set langit-langit dan saluran udara;
• Satu set sistem pencahayaan dalam ruangan

Ruang operasi:

• Satu keseimbangan elektronik presisi dan satu keseimbangan elektronik biasa.
• Satu titrator.
• Satu mesin setrika.
• Satu mesin pengering pakaian.
• Meter keputihan.
• Satu oven; (yang berikut hanya untuk mesin pencuci piring)
• Satu oven gelombang mikro;
• Satu penggiling daging;
• Satu meja operasi;
• Satu set botol reagen kimia (karena pembatasan transportasi internasional, bahan kimia tidak dapat diangkut dan harus dibeli secara lokal oleh pengguna).

Ruang penyimpanan:

• Sebuah kulkas.
• 2 loker.

Ruang peralatan:

• Satu mesin air murni 1m3/h;
• Satu tangki air suhu tinggi dan satu sistem pasokan air suhu dan tekanan konstan;
• Satu tangki air suhu rendah dan satu sistem pasokan air suhu dan tekanan konstan;
• Satu set sistem penyesuaian kekerasan air otomatis;
• Sistem pasokan listrik yang cocok;
• Satu catu daya frekuensi variabel dengan output fase tunggal 15kW;
• Dua set kotak alat yang terkait dan tiga gerobak alat (kereta biasa, gerobak hidrolik manual, gerobak mobile).

Ruang kontrol:

• Satu kabinet kontrol.
• Satu set komputer dan sistem kontrol.
• Satu set meja komputer dan kursi.

Jenis sampel:

Ukuran eksternal UUT tidak lebih besar dari (lebar*dalam*tinggi) 1000mmΧ1000mmΧ1500mm

Kandungan uji (mesin cuci piring):

• Konsumsi listrik
• Konsumsi air
• Kinerja cuci
• Kinerja pengeringan

Isi uji (mesin cuci):

• Konsumsi daya
• Konsumsi air
• Rasio pembersihan
• Tingkat keausan cuci
• Kinerja dehidrasi
• Kinerja bilas

Isi uji (pemanas air):

• Kapasitas nominal (metode penimbangan)
• Konsumsi energi 24 jam
• Koefisien konsumsi energi 24 jam
• Tingkat output air panas

Parameter teknis ruang laboratorium:

• Badan ruang uji: panel poliuretan tahan api dengan sisi ganda tebal 0,6 mm, warna putih gading;
• Dimensi badan ruang uji: 4200*4500*3000mm;
• Pintu ruang uji: W ((800+800) × H2200mm;
• lampu langit-langit LED dipasang di ruangan;
• Menginstal catu daya tunggal fase frekuensi variabel tegangan stabil dan soket jaringan di stasiun pengujian;
• Laboratorium kinerja dilengkapi dengan pendingin udara presisi suhu konstan dan kelembaban, kontrol suhu: 23±2 derajat, 20±2 derajat; Kontrol kelembaban:menjaga kelembaban udara di dalam ruangan pada 30 ~ 70% RH: (55±5)%RH, (60±5)%RH, 65±5RH%.
• Lantai laboratorium terbuat dari beton, tahan air, dilapisi dengan ubin anti-gelincir, dan saluran pembuangan dibuka di tanah.Jarak antara kisi adalah 20mmHal ini terbuat dari tabung persegi SUS304 (25mm*25mm*1.5mm) (dibuat oleh pengguna);

Sistem pasokan air suhu dan tekanan konstan:

• Menurut persyaratan standar yang relevan: spesifikasi yang berbeda dan kategori sampel yang berbeda memiliki persyaratan suhu air yang berbeda selama pengujian.Untuk memenuhi persyaratan dan memudahkan penggunaan, sistem pasokan air menyediakan dua pasokan air: satu air suhu rendah dan satu air suhu tinggi.Air suhu rendah dan air suhu tinggi dipanaskan oleh pompa panas ditambah sirkulasi internal yang didukung tenaga. Setiap dilengkapi dengan 1m3 stainless steel tank dalam tangki isolasi tangki air. suhu pasokan air, tekanan dan kekerasan diatur.
• Kisaran suhu air: air suhu rendah: 10-35°C±1°C;
• Kisaran tekanan air: 0,24±0,05MPa;
• Kisaran kekerasan air: 0 ′5 mmol/l ± 0,2 mmol/l, diatur secara otomatis;
• Mesin air murni: 1 m3/h;
• Pasokan air 4 arah dari stasiun pengujian kinerja dilengkapi dengan alat pengukur aliran elektromagnetik, suhu pasokan air dan tekanan pasokan air.

Sistem kontrol dan pengukuran parameter

Sistem kontrol dan pengukuran parameter terutama terdiri dari "parameter display instrument and operation control cabinet" dan "computer data processing system".

Kabinet kontrol

• Mengontrol berbagai operasi pengujian, dan secara langsung mengukur berbagai parameter seperti suhu dan kelembaban lingkungan laboratorium, konsumsi air, konsumsi listrik,Tekanan air, dan suhu air dari setiap mesin cuci yang diuji melalui sensor dan mengirimnya ke meter untuk ditampilkan.mengadopsi produk merek presisi tinggi untuk memastikan keandalan data dan akurasi pengujian. Parameter adalah sebagai berikut:
• Pengukuran suhu lingkungan dan kelembaban: suhu -10 ± 60 °C ± 1 °C, kelembaban 10 ± 90% ± 3%.
• Pengukuran konsumsi listrik mesin cuci:
• Nomor Model: Yokogawa WT310 Multifunction Meter (Salah satunya dengan fungsi harmonik).
• Spesifikasi: Tegangan, arus, energi listrik.
• Keakuratan pengukuran: 0,25% FS+±0,25 pembacaan.
• Pengukuran tekanan air: 0 ∼ 0,5 MPa ± 0,5% FS.
• Pengukuran suhu air: Pt100, pemancar, resolusi 0,1°C.
• Pengukuran aliran air: seri Yokogawa AXG, 3 L/min 100 L/min ± 0,5% FS.

Sistem pengolahan data (pencuci piring):

• Perangkat lunak ini didasarkan pada sistem operasi Windows. Ini dikompilasi menggunakan C #. Ini memiliki antarmuka grafis yang kaya. Selain tabel, juga dapat ditampilkan dan dicetak dalam grafik tren.
• Laporan tampilan tes laboratorium mencakup semua data (suhu termokopel, suhu lingkungan dan kelembaban, daya, tegangan, arus, frekuensi, dll.).,dengan fungsi kueri data historis, dapat dilihat dan dicetak kapan saja (termasuk selama pengujian).
• Semua kartu pengambilalihan data kunci, kartu komunikasi, dll adalah produk merek.
• Antarmuka jendela perangkat lunak ditampilkan dalam bahasa Inggris. Ini memiliki antarmuka manusia-komputer yang ramah. Ini dapat merekam dan menyimpan data secara real time.Operasi mungkin tidak mudah dipahami, tapi operasinya stabil dan dapat diandalkan.
• Data yang dikumpulkan secara langsung melalui komunikasi meliputi: suhu lingkungan laboratorium dan kelembaban, tegangan, arus, kelembaban, tekanan air, suhu air, dan volume air.
• Data mesin cuci piring referensi dan instrumen analisis lainnya dimasukkan secara manual.
• Komputer secara otomatis menghitung dan memproses data yang dikumpulkan secara langsung dan dimasukkan secara manual, dan secara otomatis menghasilkan dan menyimpan hasilnya dalam laporan.
• Persyaratan lainnya didasarkan pada perangkat lunak yang disediakan oleh pemasok, dan operasi khusus dinegosiasikan oleh kedua belah pihak.

Sumber daya listrik:

• Pasokan listrik untuk ruang uji: Pihak A menyediakan 100kVA ke kabinet kontrol listrik Pihak B
• Sumber daya listrik untuk mesin yang diuji: daya daya satu fase frekuensi variabel diatur 15kVA (stasiun uji)
• Persyaratan karakteristik catu daya uji: stabilitas tegangan: ≤ 1%; stabilitas frekuensi: ≤ 0,5%;

Tampilan perangkat lunak:
