IEC 60879 Sistem pengujian efisiensi energi multi-ventilator

Sistem Uji Evaluasi Efisiensi Energi Kipas Ganda IEC 60879

Penerapan Standar:

IEC 60879-2019 "Kipas dan Pengatur Kenyamanan untuk Rumah Tangga dan Tujuan Serupa - Metode Pengukuran Kinerja"

Sistem pengujian efisiensi energi kipas ini dikembangkan sesuai dengan IEC 60879:2019, ES 7821:2024, dan standar lain yang berlaku. Sistem ini memungkinkan pengukuran yang tepat dari indikator kinerja utama, termasuk kecepatan udara, laju aliran udara, kecepatan putaran, konsumsi daya, dan efisiensi energi, untuk berbagai jenis kipas seperti kipas meja, kipas berdiri lantai, dan kipas berdiri. Sistem ini mendukung akuisisi dan analisis data untuk evaluasi produk kipas, inspeksi kualitas, dan tujuan penelitian dan pengembangan.

Ikhtisar Sistem:

Sistem pengujian ini menampilkan desain satu ruang dan dilengkapi dengan unit pengukuran aliran udara khusus untuk memastikan pengujian kinerja yang akurat dan stabil. Ruang uji dibangun dengan panel insulasi poliuretan kaku setebal 100 mm dan pelat baja warna 0,6 mm di kedua sisi, memberikan insulasi termal dan stabilitas lingkungan yang sangat baik.

Sistem penyejuk udara eksternal independen diintegrasikan untuk mengatur lingkungan uji internal secara tepat. Melalui fungsi pendinginan, pemanasan, dan pelembapan, suhu dan kelembaban ruang dapat dikontrol secara akurat untuk sepenuhnya memenuhi berbagai persyaratan pengujian.

Laboratorium didukung oleh ruang operasi terpisah, yang dirancang untuk menampung komputer kantor, kabinet daya dan kontrol terintegrasi, dan peralatan catu daya frekuensi variabel. Ruang operasi ini biasanya dibangun berdekatan dengan ruang uji oleh pelanggan, menggunakan struktur panel modular untuk fleksibilitas dan kenyamanan.

Seluruh sistem pengujian dikendalikan komputer, memungkinkan operator untuk melakukan pengujian di luar ruang tanpa mengganggu medan aliran udara. Proses pengujian sepenuhnya otomatis, dengan akuisisi, penyimpanan, dan analisis data secara real-time. Setelah selesai, laporan kinerja aliran udara dan peringkat efisiensi energi dihasilkan secara otomatis, menawarkan pengulangan yang tinggi, pengoperasian yang efisien, dan manajemen data yang nyaman.

UUT

* Kipas meja

* Kipas lantai

* Kipas berdiri

* Catu daya: AC 0~250V dapat disesuaikan tanpa langkah,± 1%

Isi Uji

* Kecepatan angin: kipas berdiri, kipas lantai, kipas meja

* Volume udara: kipas berdiri, kipas lantai, kipas meja

* Kecepatan putaran: kipas berdiri, kipas lantai, kipas meja

* Daya masukan: kipas berdiri, kipas lantai, kipas meja

* Nilai efisiensi energi: kipas berdiri, kipas lantai, kipas meja

Akurasi Uji

* Volume udara: setelah dipasang, penyimpangan antara tiga hasil uji dan nilai rata-rata adalah dalam ± 3%.

Bagian kontrol listrik utama:

Nama Perangkat	Akurasi dan Tingkat	Foto Referensi
Kabinet daya & kontrol	Merek: Sinuo
Sensor suhu dan kelembaban	Merek: DIHUI Model:DSWP-T5W1 Tampilkan titik desimal: 0.01 ℃ Akurasi instrumen: 0.5 ℃ Kelembaban:±3%RH
Anemometer	Merek: OMEGA Model: HHF142B Rentang: 40 FPM hingga 7800 FPM Akurasi instrumen: ± 1 % Akurasi
Sensor tekanan udara	DWSP-T5W1
Modul akuisisi parameter listrik	Merek: Yokogawa Model: WT310 Akurasi: 0.1%
Komputer industri	Merek: ADVANTECH Model: IPC-610L+SIMB I5-2400 8G 500 GSSD

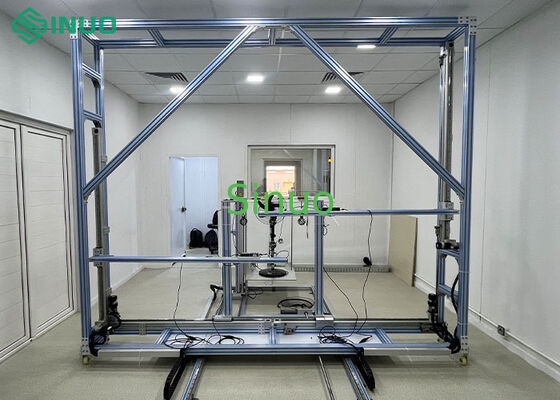

Foto di lokasi untuk Referensi







Keuntungan



(1) Perangkat uji ini dikembangkan sesuai dengan kebutuhan pelanggan, dan terutama digunakan untuk menguji kinerja kipas meja, kipas lantai, dan kipas berdiri.

(2) Sistem pengujian ini memiliki keunggulan akurasi pengujian yang tinggi, data yang akurat, kecepatan pengujian yang cepat, pengoperasian yang mudah, penghematan energi, dan investasi yang rendah, yang tidak dimiliki oleh dudukan uji tradisional.

(3) Sistem pengujian ini mengadopsi kontrol dan pengoperasian komputer ganda otomatis, yang memastikan stabilitas jangka panjang dan pengoperasian yang mudah, dan secara efektif dapat menghindari gangguan pengumpulan data dan penyesuaian kembali kondisi kerja yang disebabkan oleh kerusakan, restart, atau kesalahan pengoperasian komputer. Selain pengoperasian simultan pada komputer, sistem pengujian juga dapat secara bersamaan merekam data asli, menampilkan kurva kontrol proses, mencetak laporan data asli, secara otomatis menghasilkan hasil perhitungan, dan menampilkan hasil dalam bentuk kurva pada komputer, pada saat yang sama, mengeluarkan laporan dalam format yang dibutuhkan oleh pelanggan.

(4) Ruang uji ini menggunakan skema hemat energi yang efisien dan sistem yang cepat dan stabil. Sistem stabilisasi cepat dapat mencapai kondisi stabil dalam 2,5 jam.

(5) Aksesori inti adalah merek terkenal impor dengan stabilitas yang baik dan tingkat kegagalan yang rendah. Sensor suhu & kelembaban adalah DIHUI, dan sensor kecepatan angin adalah merek Testo atau TSI, dan motor stepper dan servo adalah merek Jepang atau merek yang setara.

(6) Ruang uji memiliki keunggulan efisiensi tinggi dan penghematan energi. Beberapa bagian dari ruang uji dapat memanfaatkan sepenuhnya kombinasi pemulihan panas dan kontrol hierarkis untuk mengurangi daya operasi dan menghemat banyak daya.

(7) Tampilan keseluruhan indah. Papan penyimpanan dingin merek terkenal diadopsi, yang memiliki keunggulan kinerja insulasi termal yang baik dan tampilan yang rata.

(8) Ruang uji memiliki pengoperasian jangka panjang tanpa kegagalan, dan masa pakai dapat mencapai lebih dari 10 tahun.

(9) Penyimpangan hasil perbandingan dengan laboratorium nasional tidak lebih dari 3%. Memenuhi persyaratan teknis sertifikasi laboratorium nasional atau aplikasi lisensi produksi.





Proses Pengujian
